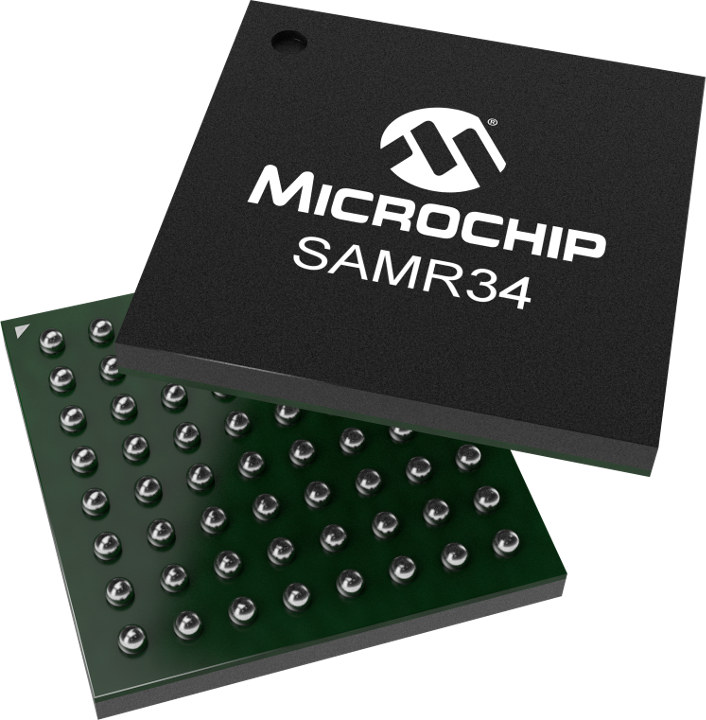

Microchip уже несколько лет предлагает Lora модули RN2483 и RN2903, соответственно для частот 868 МГц и 915 МГц, но теперь компания анонсировала системы-в-упаковке (SiP) LoRa SAM R34 и SAM R35, которые предлагают аналогичную функциональность в гораздо меньшем форм-факторе.

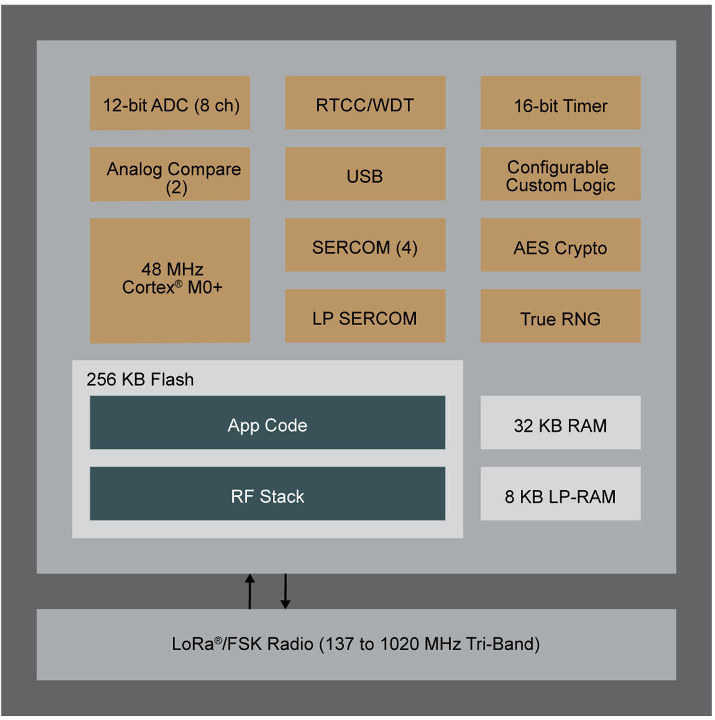

В оба SiP интегрирован микроконтроллер, который основан на базе Microchip SAM L21 Arm Cortex-M0+, приемопередатчик sub-GHz RF LoRa работающий от 862 до 1020 МГц и программный стек. Это означает, что вам не нужны другой SiP в зависимости от региона, единственная разница между SAM R34 и SAM R35 – это то, что последний не имеет интерфейса USB для снижения стоимости.
Ключевые особенности и технические характеристики Microchip SAM R34 / R35:
- Микроконтроллер – Arm Cortex M0+ MCU @ 48 МГц
- Оперативная память – до 40 Кб ОЗУ, включая 8 Кб LP-RAM
- Хранилище – до 256 Кб Flash для кода приложения и стека
- Беспроводная связь
- Частотный диапазон от 862 МГц до 1020 МГц
- Максимальная мощность до 20 дБм (100 МВт)
- До +13 дБм (20 МВт) высокоэффективный PA
- Чувствительность
- минимум до -136 дБм(Режимы, совместимые с протоколом LoRaWAN)
- минимум до -148 дБм (проприетарные узкополосные режимы)
- Максимальный энергетический баланс линий до 168 дБ
- Низкий ток RX 17 мА (обычный)
- Технология LoRa, (G)FSK, (G)MSK и OOK модуляции
- Автоматическая чувствительность RF и CAD с ультра-быстрым механизмом пакетов автоматического регулирования частоты (AFC) до 256 байт с циклический избыточный контролем (CRC)
- Периферия
- 1x полноскоростной USB 12 Мбит / сек (только SAM R34)
- до 5x последовательных интерфейсов связи (SERCOM), конфигурируемых как USART, I2C, SPI или LIN
- 12-битный, 1 Msps аналого-цифровой преобразователь (АЦП) с / до восьми внешних каналов
- 2x аналоговых компаратора с функцией оконного сравнения
- Упаковка – 6×6 мм BGA упаковка
SiP поставляется со стеком Microchip LoRaWAN, который поддерживает режимы работы класса A и класса C, региональные параметры LoRaWAN 1.0.2 и некоторые регионы, в том числе такие диапазоны как S915, EU868, AS923, AU915, KR920 и IN865.
Для начала работы с разработкой и для оценки компания также предоставляет плату для разработки SAMR34 Xplained Pro (aka SAMR34 X-Pro), которая основана на базе SAMR34 и поддерживается Atmel Studio IDE.
Ключевые особенности SAMR34 Xplained Pro:
- SiP – Microchip ATSAMR34J18B LoRa с поддержкой рабочей частоты 862 – 1020 МГц
- Расширение – 2x разъема расширения для прерывателя сигнала и плат расширения
- Отладка
- Встроенный отладчик (EDBG)
- Вспомогательный 10-контактный разъем для программирования Cortex
- Разное
- Встроенная система управления питанием с контролем тока
- Поддержка визуализатора данных текущей системы измерения XPRO
- Встроенный TCXO для оптимальной работы при большом расстоянии
- Разъем SMA для RF антенны, в комплект входит внешняя антенна
- Кнопка сброса и кнопка GPIO
- Светодиодные индикаторы питания и состояния
- Сертификаты – FCC, ISED и RED
Вы сможете найти документацию на странице продукта платы.
Семейство Microchip SAM R34 / 35 LoRa доступно в шести вариантах, при заказе от 10 тысяч цена начинается с $3.76 для SAM R34 и $3.66 для SAM R35 SiP без интерфейса USB. Оценочный комплект SAM R34 Xplained Pro можно будет приобрести за $99. Более подробную информацию вы сможете найти странице продукта SiP.

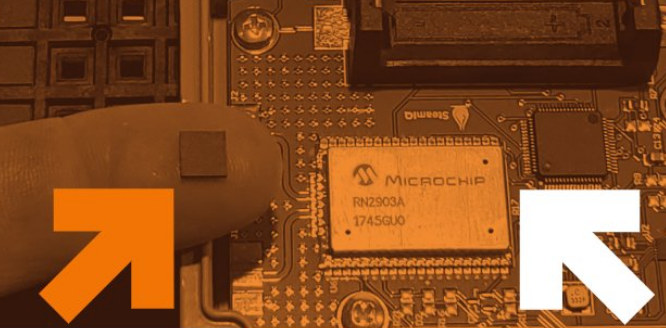

Чтобы получить более лучшее представление о миниатюризации, которой достигла компания Microchip, на фотографии выше показан новый SAM R34 LoRa SiP (слева) с более старым RN2903A LoRa SiP (справа).
