Какое-то время назад мы рассматривали продукты или платы с реле переменного тока, но мы никогда не проверяли разные типы реле. До сих пор все тестируемые платформы поставлялись с SPDT электромеханическими реле.
Но, просматривая новости от компании Seeed Studio, мы обнаружили несколько модулей реле странной формы, более тонкие, чем обычно, и довольно дорогие.

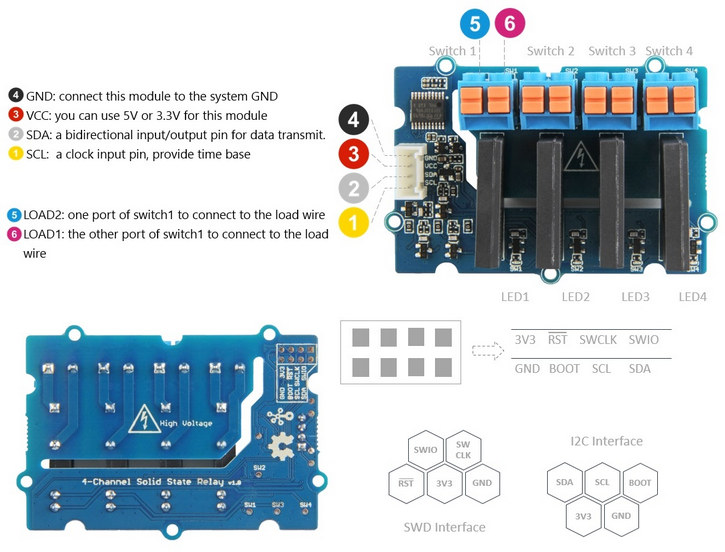

Основное различие заключается в том, что это полупроводниковые реле, а платы также включают разъем, который позволяет микроконтроллерам или другим платам управлять реле через простое соединение I2C. Модули доступны в 1-канальной, 2-канальной, 4-канальной и 8-канальной версиях со следующими характеристиками:
- MCU – STMicro STM32F030F4P6 Микроконтроллер Arm Cortex-M0
- Реле – Omron G3MC202P модуль
- Входное напряжение – 4 ~ 6 В (номинальное входное напряжение: 5 В)
- Диапазон напряжения нагрузки – от 75 до 264 В переменного тока 50/60 Гц
- Номинальное напряжение нагрузки – от 100 до 240 В переменного тока 50/60 Гц
- Ток нагрузки – от 0,1 до 2 A
- Ток утечки – макс. 1,5 мА. (при 200 В переменного тока)
- Поддержка пересечения ноля
- Сопротивление изоляции – 1000 МОм мин. (при 500 В постоянного тока)
- Размеры и вес
- 1-х – 40мм х 20мм х 25мм | 131 г
- 2-х – 40мм х 40мм х 25мм | 138 г
- 4-х – 60мм х 40мм х 25мм | 151 г
- 8-х – 120мм х 60мм х 25мм | 255 г
- Диапазон температур – от -30 ° C до 80 ° C (без обледенения или конденсации)
- Рабочая влажность – от 45% до 85% относительной влажности
- Сертификация – UL / CSA
Некоторые преимущества полупроводниковых реле включают в себя меньшую площадь, бесшумную работу (электромеханические реле при нажатии), более высокая скорость переключения, более длительный срок службы и повышенная безопасность.
Тем не менее, когда они закрыты, они сильно нагреваются, а в открытом состоянии есть токовая утечка, которая может привести к включению устройств с малой потребляемой мощностью. Они работают только для нагрузки переменного тока, модели ограничены 240 В/2 А (при 25 ° С) и 240 В/1 А (при 40 ° С), и стоят намного дороже, чем «традиционные» SPDT реле. Arrow опубликовала длинный пост, объясняющий различия между полупроводниковыми (SSR) и электромеханическими (EMR) реле, а, что касается цены, то SSRs стоят дороже из-за более длительного срока службы, и, в конечном итоге, они становятся дешевле благодаря более низким затратам на техническое обслуживание.

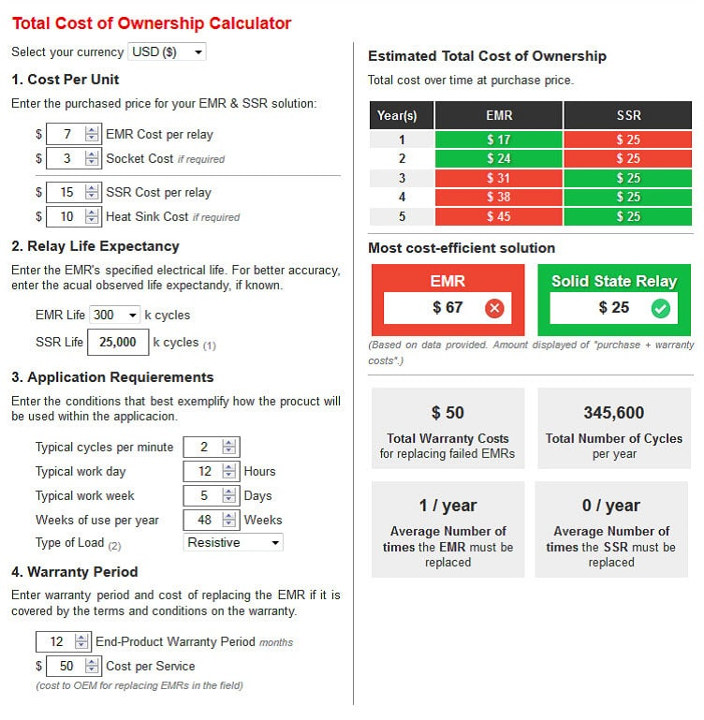

Сравнение затрат электромеханического реле и полупроводникового реле с использованием калькулятора Crydom TCO
Вы найдете инструкции по использованию полупроводниковых релейных модулей Grove I2C с платами Arduino, Raspberry Pi, BeagleBone, Wio и LinkIt ONE в Wiki.

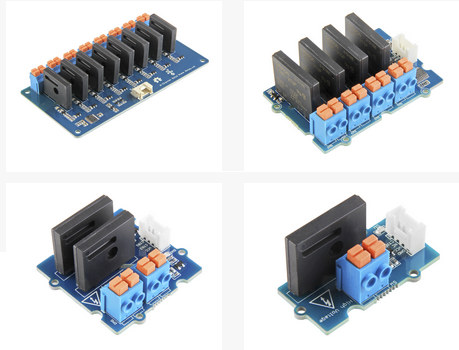

Полупроводниковые релейные модули Studio Grove продаются от 14.90$ (1-канальные) до 79.99 $(8-канальные). Для сравнения, компания также предлагает 4-канальный релейный модуль Grove I2C с 4-канальным ретранслятором SPDT всего за 9,99 $, с реле, которые могут обрабатывать 250В/10A.
