Существует два наиболее распространенных типа Arm плат, первый это одноплатные компьютеры с процессором, памятью / хранилищем и различными портами, которые размещены на одной печатной плате. Второй тип это система-на-модуле, с процессором, оперативной памятью и хранилищем, в некоторых случаях с дополнительными чипами для подключения к сети, аудио и для управления питанием, которое должны были быть встроены в основную плату.

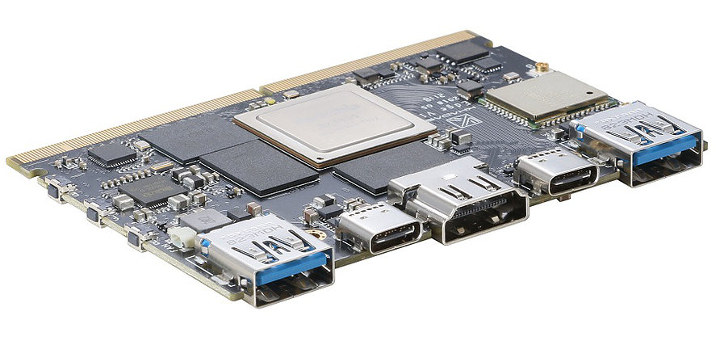

Плата Khadas Edge немного отличается, поскольку она сочетает в себе обе категории в одной плате, с USB разъемами и HDMI выходом, а также с 314-контактным разъемом MXM3 для подключения к основной плате Khadas Captain или к любой другой совместимой плате.
Khadas Edge будет выпускаться в трех вариантах (Базовый / Про / Макс ) со следующими характеристиками:
- SoC – шестиядерный процессор Rockchip RK3399 с 2x Arm ядрами Cortex-A72 до 1.8 ГГц, 4x ядрами Cortex-A53 до 1.5 ГГц, графическим процессором Arm Mali T864 с поддержкой OpenGL ES1.1 / 2.0 / 3.0 / 3.1, OpenVG1.1, OpenCL, DX11, VPU с 4K VP9 и 4K 10-бит H265 / H264 видео декодеры до 60fps и 1080P H.264, и VP8 видео энкодеры
- MCU – STMicro STM8S003 8-бит MCU с программируемым EEPROM для управления питанием и настройки загрузочных носителей (SPI Flash или EMMC)
- Оперативная и встроенная память
- Базовая – 2 Гб LPDDR4, 16 Гб eMMC 5.1 флэш-памятью, 16 Мб SPI Flash
- Про – 4 Гб LPDDR4, 32 Гб eMMC 5.1 флэш-памятью, 16 Мб SPI Flash
- Макс – 4 Гб LPDDR4, 64 Гб eMMC 5.1 флэш-памятью, 16 Мб SPI Flash
- Видео и аудио выход – HDMI 2.0 порт до 4K @ 60 Гц с поддержкой HDCP 2.2 и HDMI CEC
- Связь
- Все версии – Realtek RTL8211FD гигабитный Ethernet PHY с функциями WOL (Wake-on-LAN)
- Базовая – 802.11a / b / g / n / ac 2X2 MIMO WiFi + Bluetooth 4.1 через модуль Ampak AP6356S
- Макс / Про – 802.11a / b / g / n / ac 2X2 MIMO с RSDB (Real Simulataneous Dual Band) + Bluetooth V5.0 через модуль Ampak AP6398S
- USB – 1x порт USB3.0 type A, 1x порт USB2.0 type A, 2x порт USB type C: один только для питания, один с поддержкой DP 1.2 альтернативный режим
- Разъем расширения

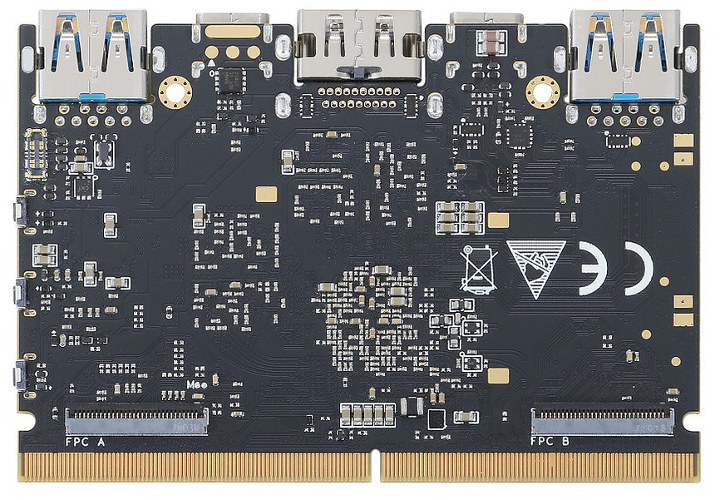

- FPC разъем A – 10-контактный с шагом 0,5 мм с UART, I2C, SPI, SDMMC, ADC, PWM, входы и выходы
- FPC разъем B – 10-контактный с шагом 0,5 мм с USB, I2S (8-канальный), I2C, MCU входы и выходы
- Краевой разъем – 314-контактный разъем MXM3 с PCIe, USB, USIC, SDMMC, I2S, I2C, ADC, SPI, UART, гигабитный Ethernet, DVP, MIPI-CSI, MIPI-DSI, eDP, power delivery: VSYS, VSYS_5V, VSYS_3V3, 3.3 В и 1.8 В
- Разное
- Разъем вентилятор, управляемый ШИМ, разъем с шагом 0.8 мм
- 3x кнопки – включение (P), функции (F) и сброс (R)
- 2x светодиода
- Питание
- От 5 до 20 В через порт USB type C, разъем MXM3 или Pogo контакты
- Размеры
- 82.0 x 57.5 x 5.7 мм
- 4x монтажных отверстия M2
- Вес – 25 грамм
Плата должна поставляться с двумя антеннами Wi-Fi и радиатором охлаждения. Компания Shenzhen Wesion сразу вслед за платами Khadas должна предоставить Android Oreo, Ubuntu 18.04, Debian 9.0 и другие операционные системы для плат. Также они упоминают о поддержке основной U-boot и Linux, а также функции AI, такие как TensorFlow, Android NN (Нейронные сети API).
Khadas Edge будет вписываться в полнофункциональную несущую плату Khadas Captain, но пока еще нет полной информации об этих платах. Модуль Edge IO будет подключаться в FPC разъему, что обеспечит более легкий доступ к некоторым входам и выходам без имеющейся платы Khadas Captain.
Также планируются и другие аксессуары, такие как модуль LCD и модуль камеры.
В 2015 году компанией Shenzhen Wesion был выпущен ТВ-бокс GeekBox, который основан на системе-на-модуле с восьмиядерным процессором RK3368 и с различными портами, такими как HDMI, Ethernet и USB. Тогда как устройство можно было использовать в качестве простого Android ТВ-бокса, а также была возможность вытащить плату и подключить ее к основной плате LandingShip.
Но вернемся к Khadas Edge. В данным момент Khadas Edge еще не доступен и компания только планирует запустить ее в следующем месяце вместе с аксессуарами и несущей платой Khadas Captain через кампанию crowdfunding на Kickstarter или Indiegogo. Цены пока также не раскрыты, но они будут конкурентоспособными.
В конце концов на странице продуктов Khadas Edge должно появиться немного больше информации.
