Если вы хотите устройство с Bluetooth 5, плата для разработки Particle Xenon на базе микрочипа Nordic nRF52840, вероятно, является одним из лучших вариантов, стоимостью примерно 9-12$.

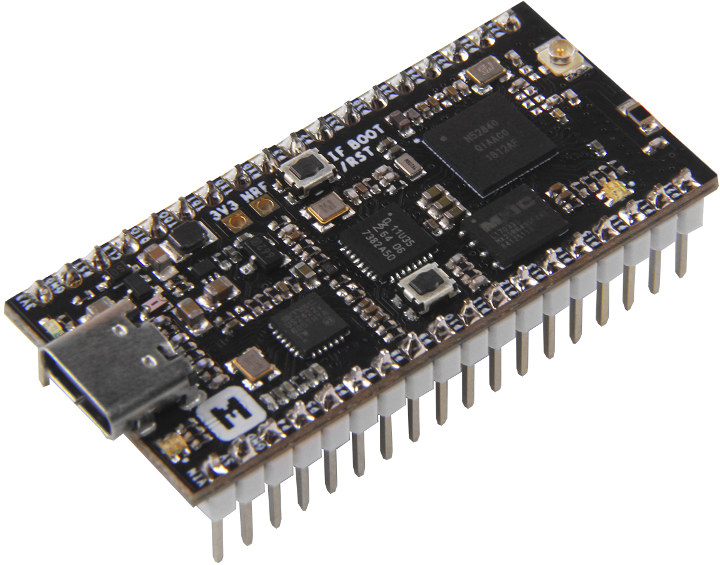

Но, если вам нужно немного больше памяти, вводов-выводов и функций, набор для разработки Makerdiary nRF52840 Micro – отличный вариант, особенно учитывая, что он поддерживает множество фреймворков/операционных систем, таких как Arm Mbed OS, Zephyr Project, OpenThread, Mynewt, и другие. Это также первая плата класса MCU, которая имеет порт USB тип C, хотя у нас нет уверенности в том, что он даст какие-либо преимущества для этого типа оборудования.
Характеристики комплекта для разработки Makerdiary nRF52840 micro (nRF52840-MDK) :
- SoC – Nordic nRF52840 Arm Cortex-M4F WiSoC с 1 Мб флэш-памятью и 256 Кб оперативной памяти, подсистемой безопасности Arm TrustZone Cryptocell 310
- Внешнее хранилище – 64-мегабитная QSPI-флэш-память
- Беспроводное подключение (встроенное)
- Bluetooth 5, Bluetooth Mesh
- Thread, IEEE 802.15.4
- ANT, 2.4 Ггц
- Встроенный тег NFC-A
- Встроенная чип-антенна 2.4 G
- Разъем u.FL для внешней антенны
- Программирование/Отладка с помощью DAPLink
- MSC – флэш-память с программируемым программным обеспечением drag-n-drop
- CDC – виртуальный com-порт для логарифма, трассировки и эмуляции терминала
- Отказоустойчивый канал HID – CMSIS-DAP
- WEBUSB HID – отладочный канал, совместимый с CMSIS-DAP
- USB – 1x порт USB тип C для питания и программирования
- Расширение – 2x 18-контактных макетная плата с поддержкой 24 GPIO, I2C, QSPI, UART, 6x аналоговых входных контактов, SWD/JTAG и сигналов мощности (VIN, GND, 3.3V, 5V)
- Разное – кнопка загрузки/сброса, кнопка пользователя и пользовательский индикатор RGB
- Блок питания – 5 В через разъем USB тип С; 3.3В с пиковым токовым выходом 1A; Управление питанием VBUS & VIN
- Размеры – 50 мм x 23 мм x 13 мм с разъемами

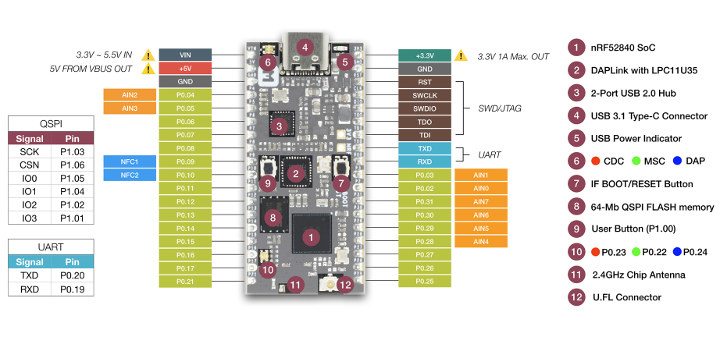

Схема Распиновки
Как упоминалось выше, nRF52840-MDK можно использовать для воспроизведения со всеми средствами для разработки программного обеспечения, фреймворками или операционными системами, включая nRF5 SDK, nRF5 SDK для Mesh, OpenThread, Mbed OS 5, Arm Mbed DAPLink, Zephyr, Apache Mynewt, Web Bluetooth, Eddystone и iBeacon. В Wiki в деталях объясняется, как использовать каждую из них (за исключением последних трех), поэтому nRF52840-MDK может стать отличной платформой, если вы хотите поэкспериментировать с различными фреймворками.
Makerdiary nRF52840-MDK можно приобрести за 42.90 $ в Seeed Studio или непосредственно в интернет-магазине Makerdiary. Это не первая плата от компании, так как они ранее разрабатывали две другие небольшие платы nRF52832.
