В этот уик-энд мы опробовали плату ANAVI Light Controller, с открытым исходным кодом на базе ESP8266, использующий RGB-ленты 12В. Преимущество этой платы – открытый исходный код с использованием схемам KiCad, прошивки Arduino и серверной программы HTML5, поэтому легко плату легко запустить и изменить функции по своему усмотрению, а также плата поддерживает внешние датчики I2C через три разъема.
Это не глобальный проект, рассчитанный на Восточную Европу, и, как следствие, плата стоит 25 долларов США. Есть более дешевое решение, и если вы готовы немного потрудиться, контроллер H801WiFi – одно из самых интересных решений, поскольку он продается по цене менее 10 долларов США. Его можно найти на Aliexpress или eBay, и официально поддерживается прошивка с открытым исходным кодом Sonoff-Tasmota.
Спецификации H801:
- Подключение – 802.11 b/g/n WiFi (2,4 ГГц) с диапазоном около 10 метров
- Выход – 5x PWM (R, G, B, W1, W2) каждый до 4A, частота обновления 500 Гц
- Источник питания – клеммная колодка, поддерживающая вход от 5 до 24 В постоянного тока
- Максимальная нагрузка – 96 Вт

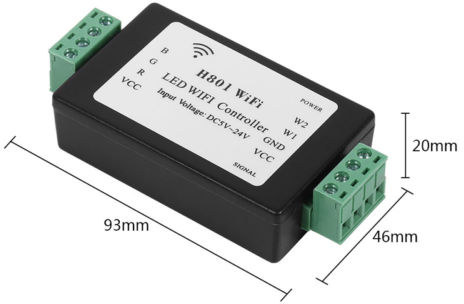

- Размеры – 93 x 46 x 20 мм
Говорят, что устройство поддерживает RGB-световоды с помощью следующих драйверов: LPD6803, LPD1882, LPD1889, DMX512, APA102, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, WS2811, INK1003, TM1812, TM1809, TM1804.

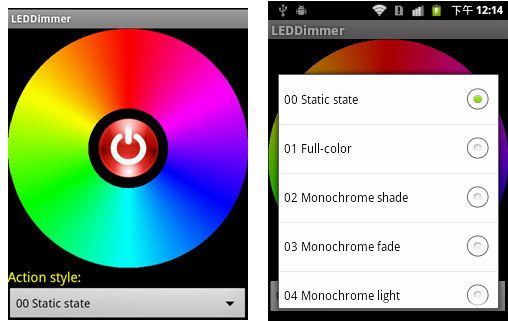

Приложение LED Dimmer
Компания предоставляет Android-приложение (LEDDimmer.apk) для управления H801 с различными эффектами, и получить доступ ук устройству смогут несколько телефонов одновременно.

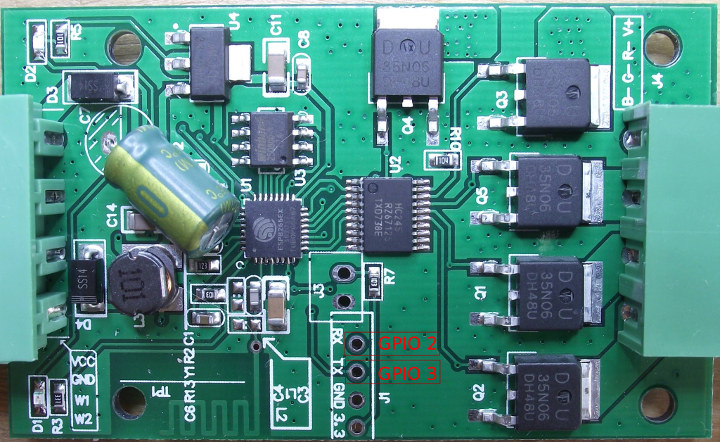

Если вы предпочитаете решение с открытым исходным кодом, тогда вам нужно будет вскрыть корпус, ослабив четыре винта внизу и сохранить Sonoff-Tasmota через соединение UART.
Однако, это может быть гораздо проще, как указано в Wiki, Tx подключается к GPIO 3 вместо GPIO 1 в большинстве других аппаратных устройствах, поэтому вам нужно будет запустить команду для переключения в этот режим. Некоторые из плат H801 продаются с памятью 512 Кбайт, чего не достаточно для установки прошивки Sonoff-Tasmota по умолчанию, но вы сможете скомпилировать по собственному усмотрению, удалив некоторые функции и поместив их на флеш-накопитель.
Некоторые пользователи также реализовали плагин Python для интеграции H801 + Sonoff-Tasmota с Domoticz. Вокруг H801 было достаточно много активности, и вы найдете другие прошивки с открытым исходным кодом, например, такие как «прошивка MQTT для H801» или ESPurna среди прочих.
Продукт изготовлен компанией Huacanxing, расположенной в Шэньчжэне, Китай.
