Недавно был обзор про низкопрофильную плату Core4418, которая основана на базе четырехъядерного процессора Samsung S5P4418 Cortex A9, но это не единственный продукт, который был выпущен компанией FriendlyElec на этой неделе, поскольку компания также представила модуль Smart6818, основанный на базе процессора Samsung S5P6818 с оперативной памятью 1 Гб и eMMC флэш-памятью от 8 до 32 Гб, а также несущую плату Smart4418 для данного модуля.

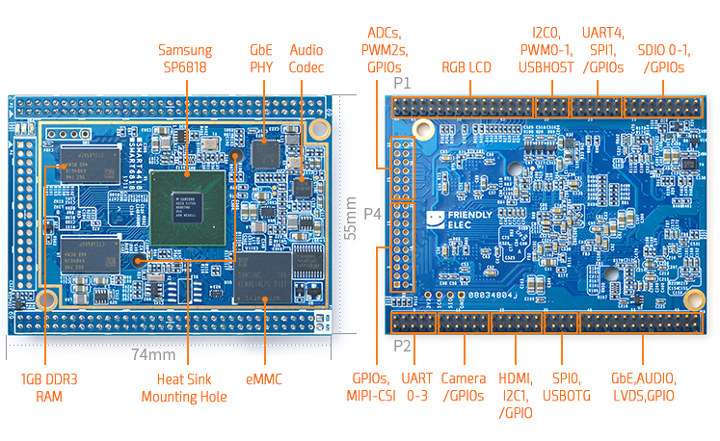

Технические характеристики Smart6818:
- SoC – процессор Samsung S5P6818 с восемью ядрами Cortex A9 @ до 1.4 ГГц и графическим процессором Arm Mali-400MP
- Оперативная память – 1 Гб DDR3 до 800 МГц
- Хранилище – 8 Гб eMMC флэш-память (16 Гб и 32 Гб опционально)
- Связь – гигабитный Ethernet через приемопередатчик Realtek RTL8211E,
- Аудио – Аудиокодек ES8316
- Разъемы на плате
- 2x 70-контактный разъем с шагом 2.0 мм с RGB LCD, LVDS, HDMI Tx, I2C, PWM, USB host, UART, SPI, GPIO, SDIO, гигабитный Ethernet, аудио вход и выход, камера I / F
- 1x 34-контактный разъем с шагом отверстий 2.0 мм с GPIO, MIPI CSI, ADC, PWM
- Питание – 5 В
- Управление питанием – Динамическое масштабирование напряжения, программное включение питания
- Размеры – 74 x 55 мм (8-слойная печатная плата)
- Вес – 23,5 грамма
- Диапазон температур – от -40 до 80°C
Также, как и с другими S5P платами от компании, предоставляться образы: Android, Lubuntu и FriendlyCore на основе Ubuntu Core. Вы можете самостоятельно посмотреть перечень базового комплекта на Wiki и на странице продукта, чтобы получить более полное представление о возможностях, которые предлагаются комплектом для разработки, поскольку Smart4418 и Smart6818 должны быть совместимы.

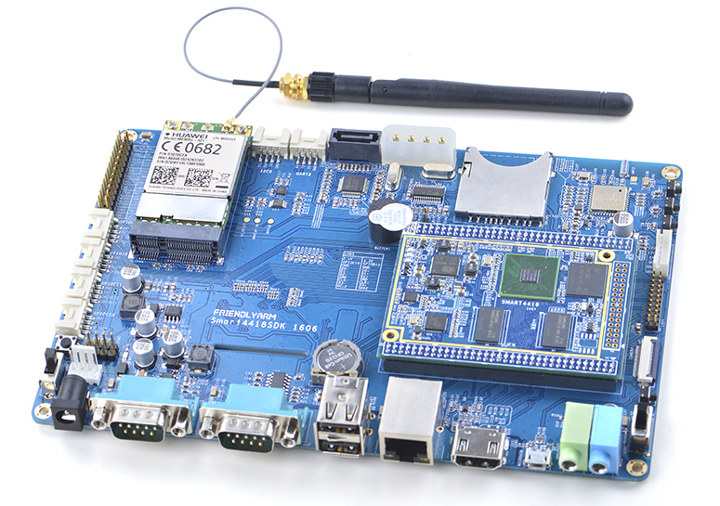

Технические характеристики несущей платы Smart4418SDK 1606:
- Разъем для SoM Smart4418 / Smart6818
- Хранилище – слот для SD-карты, интерфейс SATA 2.0 + питание, EEPROM
- Видео выход
- HDMI 1.3 до 1080p30
- 20-контактный разъем LVDS + разъем подсветки
- 45-контактный разъем RGB LCD с поддержкой емкостного сенсора
- Аудио – 3.5 мм аудио разъем, встроенный микрофон
- Камера – 24-контактный интерфейс камеры DVP
- Связь – Гигабитный Ethernet, 802.11 b / g / n WiFi + Bluetooth4.0 LE через модуль AP6212, опционально 3G / 4G модуль со слотом для микро SIM-карты
- USB – 2x порта USB 2.0, 1x микро USB порт только для данных
- Последовательный – 2x 3-проводной последовательный порт с разъемом DB9
- Расширение
- 26-контактный разъем GPIO2 (шаг 2.54 мм) с UART, I2C, SPI, 2 PWM
- 4x порта с 4x GPIO, I2C, UART
- Интерфейс mPCIe для 3G / 4G модулей (только для передачи данных, без голоса)
- Датчики – 3-осевый цифровой акселерометр
- Разное – кнопки: включения и сброса, 3x пользовательских кнопки (K1, K2, K3), 2x пользовательских светодиода, CR1220 RTC батарея, ШИМ зуммер
- Питание – от 9 до 24 В DC вход; 12 В / 3 А требуется для подключения к приводу SATA
- Размеры – 190 x 118 мм
![](https://www.cnx-software.ru/wp-content/uploads/2018/06/Smart4418-SDK-Carrier-Board-Features.jpg)
Модуль Smart6818 продается за $49.00 ($46.00, при заказе от 50 штук), а модуль Smart4418 продается за $45.00, а вот базовый комплект Smart4418 с несущей платой с модулем Smart4418 с встроенной памятью 8 Гб продается за $99.00. Три дополнительных модуля можно добавить в комплект для разработчиков: 4G mini PCIe модуль (ME909u) за $89, модуль камеры 5 МП (CAM500B) за $19.99 и 7-дюймовый емкостный сенсорный ЖК-дисплей (HD702) за $65.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
