RAK831 – это модульный шлюз LoRa основанный на базе Semtech SX1301, который был запущен компанией RakWireless в 2017 году. С тех пор плата продается как часть комплекта для разработки шлюза LoRa вместе с Raspberry Pi и GPS модулем MAX-7Q.

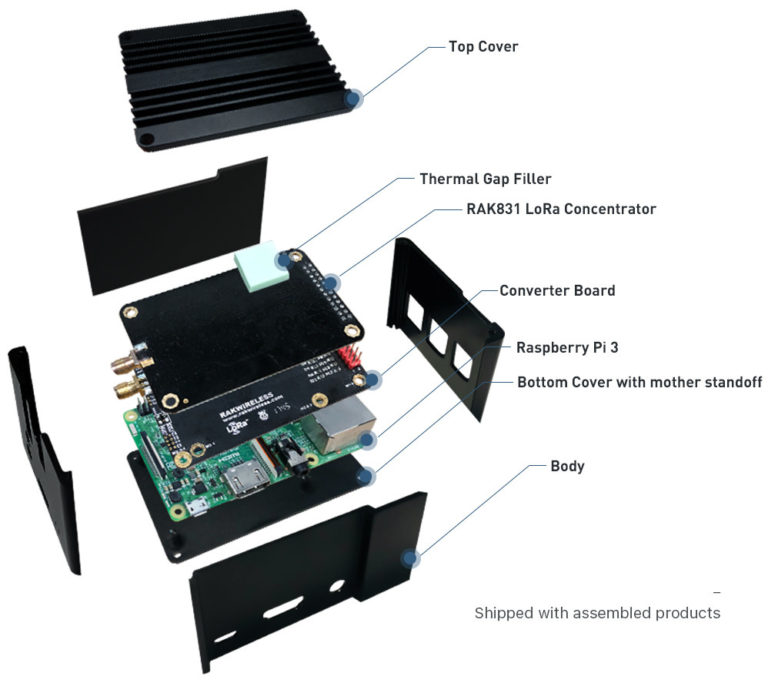

Но теперь компания RakWireless предлагает красиво упакованное решение с платой Raspberry Pi 3, модулем RAK831, GPS-платой, блоком питанием, антенной и корпусом, которое они называют RAK831 Lite, и его можно приобрести всего за $199 + доставка.
Основные компоненты и технические характеристики шлюза RAK831 Lite:
- Основная плата – плата Raspberry Pi 3 с процессором BCM2837, оперативной память 1 Гб, слотом для микро SD-карты, Fast Ethernet, 4x портами USB, HDMI выходом и аудио разъемом
- Связь
- Плата RAK831 основана на базе чипсета SX1301
- RF частоты – 433, 470, EU868, AS923, AU915 и US 915
- Rx чувствительность – -140 дБм
- Tx мощность – До 25,5 дБм при настройках 27 дБм
- Разъем SMA “папа” для антенны LoRa
- Плата преобразователя
- Используется для подключения RAK831 к RPi
- GPS через модуль Quectel L70
- Разъем SMA “мама” для антенны GPS
- Плата RAK831 основана на базе чипсета SX1301
- Разное – светодиод для питания
- Питание – 5 В / 2.5 А через микро USB порт платы Raspberry Pi
- Потребляемая мощность – до 2.3 А
- Размеры – 82 x 68.3 x 53.5 мм (алюминиевый корпус)
- Диапазон температур – от 0 до 70°C
- Относительная влажность – от 25 до 75% без конденсации
- Сертификаты – FCC / CE (ожидаются)

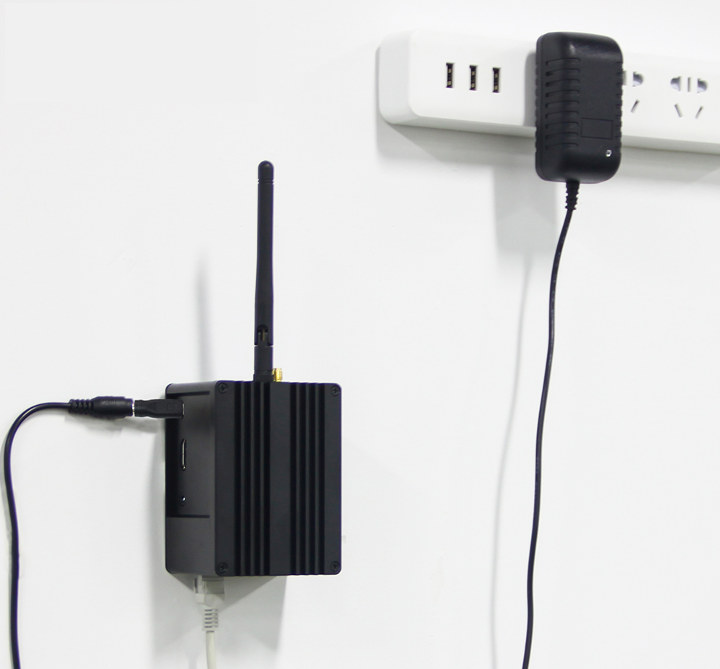

Шлюз поставляется с антеннами LoRa и GPS, блоком питанием 5 В / 2.5 А, и с микро USB кабелем. Однако компания утверждает, что комплект предназначен только для использования в качестве демонстрационной системы сети LoRaWAN и его нельзя использовать как полнофункциональный внешний шлюз, поскольку эксплуатировать его можно только внутри помещения.
Настройка должна быть довольно простой, поскольку плата RAK831 является самым популярным продуктом от компании Rak на Aliexpress и в интернете существует много различной документации и учебных пособий. Хотя нет явного упоминания о наличии микро SD-карты, но на Github в описании продукта написано, что lora_gateway и packet_forwarder будут предварительно установлены в шлюз.
Шлюз должен работать по всему миру в любой частотном диапазоне, который подходит для вашей страны и к примеру, не так часто можно встретить устройство с поддержкой диапазона AS923 (923-925 МГц). Как уже упоминалась немного ранее в этой статье, шлюз будет стоить $199, но при покупке от двух устройств цена будет снижена до $189 и до $179 начиная от 5 устройств.
