Khadas VIM и Khadas VIM2 – это платы для разработчиков, оснащенные соответственно процессорами Amlogic S905x и S912 с поддержкой достойного программного обеспечения.
Компания также предоставляет дополнительные платы для своих SBC, и некоторое время назад нами был представлен обзор платы Khadas VIM2 с платой VTV с расширением DTV и двумя тюнерами,в котором показано как передавать видео со спутниковой антенны или наземной антенны в локальную сеть. Последнее решение компании – плата Khadas Tone для аудио приложений с высоким расширением.

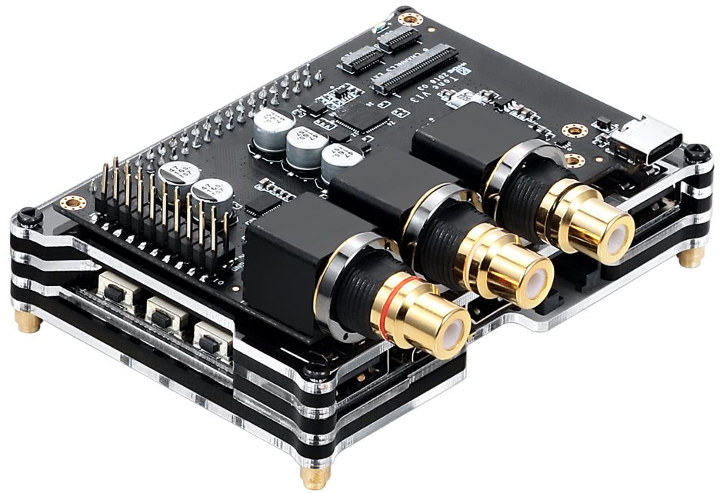

Плата Tone подключена к плате Khadas VIM/VIM2
Khadas Tone «VIMs Edition»:
- Multicore MCU – XMOS XU208-128-QF48 с 8x xCORE-200 ядрами до 500 MIPS
- DAC – ES9038Q2M 32-битный стереофонический аудиокабель для мобильного
- THD + N – ≤ 0,000337% @ 1 кГц
- SNR – ≥ 120 дБ при 10 Гц ~ 20 кГц
- DNR – ≥ 120 дБ при 10 Гц ~ 20 кГц
- Перекрестные помехи – ≥ 127 дБ при 10 Гц ~ 20 кГц
- Частотная характеристика – ± 0,08 дБ при 10 Гц ~ 20 кГц
- Частота дискретизации
- PCM: до 768 кГц @ 32 бит
- DSD: до DSD256 @ 1 бит
- Нестабильность тактовых импульсов
- Базовая нестабильность тактовых импульсов <3ps
- Заявленная нестабильность тактовых импульсов <30 ps
- Аудио форматы – APE2, FLAC, OGG, WAV, ACC, ALAC, MP3, WMA …
- Line Out – 1x Red RCA для правой стороны, 1 x белый RCA для левой
- S/PDIF – IN – до 192 кГц
S/PDIF OUT – Да - Разъемы FPC
- 30-контактный с шагом 0,5 мм для 8 каналов расширения
- 10-контактный с шагом 0,5 мм для расширения VIMs I2S
- 10-контактный с шагом 0,5 мм для OLED-дисплея
- Разъемы расширений
- 40-контактный разъем тип “мама” размером 2,54 мм
- 20-контактный разъем тип “мама”размером 2,54 мм
- Индикатор – 1x белый светодиод
- Питание – 5 В / 500 мА через порт USB тип C
- Монтажные отверстия – 5x размер M2
- Размеры – 82,0 x 74,5 x 24,0 мм
Существует также версия «Generic Edition» с большинством тех же характеристик, за исключением отсутствия выхода S/PDIF, а также некоторые другие отличия, например, разъемы расширения не припаяны. Плата «VIMs Edition» работает с платами Khadas VIM, в то время как «Generic Edition» может использоваться с ПК с ОС Windows/Linux/Mac OS или с Raspberry Pi (или другими SBC для Linux).

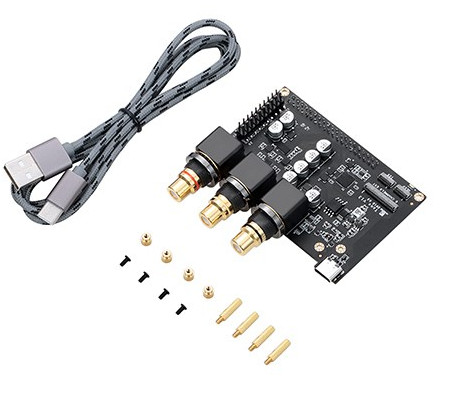

Плата поставляется с руководством пользователя, набором винтов и кабелем USB тип C для питания. Компания заявляет, что работает с Android (максимальная мощность на выходе 44,1 кГц), LibreELEC и дистрибутивами Linux с Volumio. Вы найдете более подробную информацию на странице продукта.
Если вы заинтересовались, версии VIM и Generic уже представлены на GeekBuying, где они продаются за 99 долларов США, включая доставку.
