Аппаратные платформы для разработки 96Boards поддерживают дополнительные платы под названием Mezzanines, и вы найдете их на сайте 96Boards.
Большинство из них разрабатываются и производятся компаниями, но для того, чтобы привлечь больше (отдельных) разработчиков программного обеспечения с открытым исходным кодом, был создан проект 96Boards Community Mezzanine, чтобы объединить представителей отрасли и членов сообщества.
Идея состоит в том, чтобы побудить людей присылать свои KiCad/Altium 96boards Mezzanine проекты в репозиторий github, а издержки на производство самых популярных моделей можно снизить, предложив их через платформу GroupGets group buy.

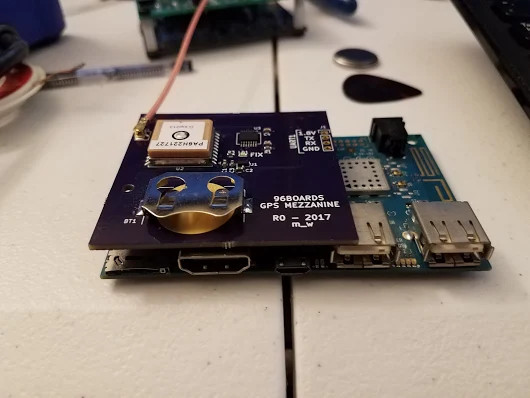

GPS Mezzanine R0 подключен к DragonBoard 410c

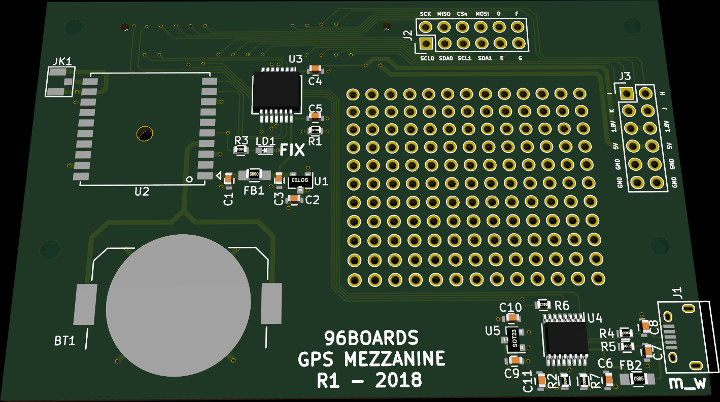

Первой из таких плат, которая будет запущена, является 96Boards GPS Mezzanine со следующими спецификациями для платы R1:
- Модуль Adafruit Ultimate GPS
- PA6H_1103854 – 66-канальный чип с частотой обновления до 10 Гц
- Набор микросхем MTK3339
- Чувствительность -165 дБм
- Внешний антенный разъем u.FL
- Сигналы Fix и PPS доведены до основной платы
- Расширение – USB UART адаптер, адаптер разъемов для I2C, SPI, GPIO и линий электропередач
- Разное – GPS Fix LED, область прототипирования, слот для аккумулятора CR2032
- Размеры – 85 мм x 54 мм
Некоторые из 96Boards уже имеют GPS, но Mezzanine может принести такую возможность любому оборудованию, совместимому с 96Boards CE, поскольку он подключается через 40-контактный низкоскоростной разъем. Вы найдете файлы дизайна аппаратного обеспечения KiCad на Github.
Если вы заинтересовались, вы можете зарезервировать одну или несколько плат за 75 долларов США каждая, а производство продолжиться, если количество резервирования превысит 25 плат.
