Как начать работу с OpenCL на плате ODROID-XU4 (с графическим процессором Arm Mali-T628MP6)

На прошлой неделе был рассмотрен Ubuntu 18.04 на плате ODROID-XU4, протестированы большинство заявленных функций. Однако, были оставлены без внимания функции, перечисленные в списке изменений:

Аппаратное ускорение GPU с помощью OpenGL ES 3.1 и драйверов OpenCL 1.2 для графического процессора Mali T628MP6

Хотя тестировался OpenGL ES с помощью таких инструментов, как glmark2-es2 и es2gears, а также было представлена демонстрация WebGL в Chromium,  не тестировался OpenCL, так как нам о нем мало что известно, кроме того, что он используется для GPGPU (GPU общего назначения) для ускорения таких как задач, как обработка изображений и звука. Это хороший предлог, чтобы узнать немного больше, попробовать его на плате и написать краткое руководство, как начать работу с OpenGL на оборудовании с помощью Arm Mali GPU. Цель этого обзора — показать, как запустить OpenCL, и утилиту OpenCL, не вдаваясь в нюансы кода OpenCL. Если вы хотите узнать больше о кодировании OpenCL на Arm, один из способов — проверить исходный код предоставленных образцов.

Вычиcлительная библиотека Arm и OpenCL

Поскольку мы не знали, с чего начать, перейдем на форум, где показано, как использовать Arm Compute Library для тестирования OpenCL на плате.

Соответствующий пост датирован январем 2018 года и основан на Compute Library 17.12, но вы можете проверить последнюю версию и документацию на https://arm-software.github.io/ComputeLibrary/latest/. Последняя версия — 18.03, актуальная на момент написания этого обзора, поэтому загрузим ее и попытаемся установить ее в соответствии с инструкциями:

wget https://github.com/ARM-software/ComputeLibrary/archive/v18.03.tar.gz
tar xvf v18.03.tar.gz
cd ComputeLibrary-18.03/
sudo apt install scons
scons Werror=1 -j8 debug=0 neon=1 opencl=1 embed_kernels=1 os=linux arch=armv7a build=native

Однако, неудача.

g++: internal compiler error: Killed (program cc1plus)

Взглянув на kernel log с dmesg, стало ясно, что на плате закончилась память: «Недостаточно памяти: Завершить процесс 4984 (cc1plus). Недостаточно памяти: Завершить процесс 4984 (cc1plus)». Поэтому нам пришлось настроить swap файл (1 Гб):

sudo dd if=/dev/zero of=/swapfile bs=1024 count=1M
sudo chown root.root /swapfile
sudo chmod 0600 /swapfile
sudo mkswap /swapfile
sudo swapon /swapfile

… появилось больше памяти…

free -m
              total        used        free      shared  buff/cache   available
Mem:           1994         336         520          34        1137        1568
Swap:          1023           0        1023

перед перезапуском сборки с поддержкой NEON и OpenCL:

scons Werror=1 -j8 debug=0 neon=1 opencl=1 embed_kernels=1 os=linux arch=armv7a build=native

и на этот раз процесс может быть завершен:

scons: done building targets.

И мы можем скопировать библиотеки в /usr/lib:

sudo cp build/*.so /usr/lib/

Имеется ряд образцов, рассмотрим их:

ls examples/
SConscript              graph_mobilenet_qasymm8.cpp
cl_convolution.cpp      graph_resnet50.cpp
cl_events.cpp           graph_squeezenet.cpp
cl_sgemm.cpp            graph_squeezenet_v1_1.cpp
gc_absdiff.cpp          graph_vgg16.cpp
gc_dc.cpp               graph_vgg19.cpp
graph_alexnet.cpp       neon_cartoon_effect.cpp
graph_googlenet.cpp     neon_cnn.cpp
graph_inception_v3.cpp  neon_convolution.cpp
graph_inception_v4.cpp  neon_copy_objects.cpp
graph_lenet.cpp         neon_scale.cpp
graph_mobilenet.cpp     neoncl_scale_median_gaussian.cpp

Обратите внимание, что некоторые из них относятся только к NEON и не используют OpenCL, а префикс объясняет тип образца:

  1. cl_*.cpp –> OpenCL examples
  2. gc_*.cpp –> GLES compute shaders examples
  3. graph_*.cpp –> Graph examples
  4. neoncl_*.cpp –> NEON / OpenCL interoperability examples
  5. neon_*.cpp –> NEON examples

Все образцы также были созданы и могут быть найдены в каталоге build/examples. Запускаем cl_convolution после генерации образа Raw ppm с использованием Gimp:

time ./cl_convolution ~/ODROID-XU4Q-Large.ppm

./cl_convolution


Test passed

real 0m5.814s
user 0m4.893s
sys 0m0.758s

Он может обрабатывать фотографию (5184 x 3456) менее чем за 6 секунд. Если мы посмотрим на полученное изображение, мы увидим, что обработка OpenCL преобразует изображение в оттенки серого.

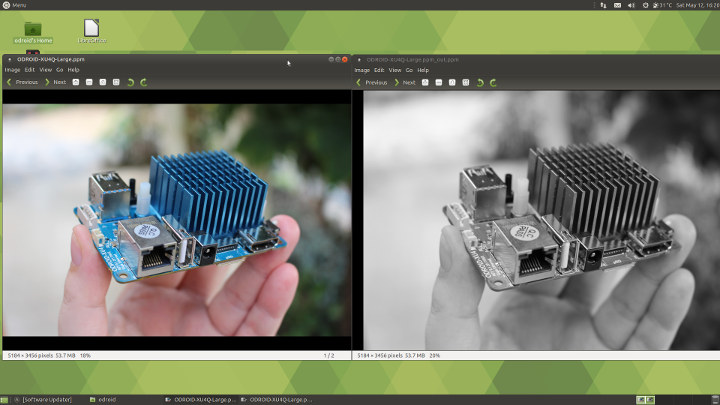

Оригинальное изображение (Слева) vs После обработки OpenCL (справа)

Повторим аналогичную операцию с convert, которое было скомпилировано без поддержки OpenCL, поэтому использует только программное обеспечение:

time convert ODROID-XU4Q-Large.ppm -colorspace Gray ODROID-XU4Q-Large-Grayscale.ppm

real 0m10.475s
user 0m0.724s
sys 0m2.957s

Это заняло чуть более 10 секунд, это почти в два раза больше времени, используемого OpenCL. Файлы изображений PPM, однако, превышают 50 Мб, поэтому часть времени используется для чтения и сохранения файла с флэш-памяти eMMC. Повторение тестов дает аналогичную производительность (~ 6 секунд против ~ 11 секунд), что незначительно.

Конечная версия convert показывает, что OpenCL не является частью доступных функций в ImageMagick:

convert -version
Version: ImageMagick 6.9.7-4 Q16 arm 20170114 http://www.imagemagick.org
Copyright: © 1999-2017 ImageMagick Studio LLC
License: http://www.imagemagick.org/script/license.php
Features: Cipher DPC Modules OpenMP
Delegates (built-in): bzlib djvu fftw fontconfig freetype jbig jng jpeg lcms lqr ltdl lzma openexr pangocairo png tiff wmf x xml zlib

Попробуем другой образец:

time ./cl_events ~/ODROID-XU4Q-Large.ppm

./cl_events


Test passed

real 0m3.068s
user 0m2.527s
sys 0m0.369s

Что было сделано? Открываем файл, он выглядит так же, как и первый образец (изображение в оттенках серого), но на самом деле изображение масштабировано (50% в ширину, 50% по высоте)

file ~/ODROID-XU4Q-Large.ppm_out.ppm
/home/odroid/ODROID-XU4Q-Large.ppm_out.ppm: Netpbm image data, size = 2592 x 1728, rawbits, pixmap

Последний образец cl_sgemm управляет матрицами. Основная цель трех OpenCL (cl_xxx_ samples) заключается в том, чтобы показать, как использовать OpenCL Convolution, Events и SGEMM (Single-precision Matrix Multiple), используя вычислительную библиотеку.

Вы также можете рассмотреть другие образцы для NEON и OpenGL ES, а Arm Community опубликовала сообщение в блоге, в котором объясняется, как запустить neon_cartoon_effect на Raspberry Pi, и подробно объясняется исходный код. На самом деле вам не нужна плата RPi, так как любая Arm Board с процессором, поддерживает NEON.

clinfo Utility

clinfo — это утилита, которая выводит информацию о платформах и устройствах OpenCL в системе. Поэтому устанавливаем ее на плату

sudo apt install clinfo

Но запуск программы не дает никакой полезной информации

clinfo
Number of platforms 0

Совсем не то, что ожидалось. К счастью, как настроить clinfo объясняется в ODROID Magazine,, поэтому давайте попробуем. Нам нужен драйвер фреймбуфера Mali:

sudo apt install mali-fbdev

и настраиваем vendor ICD file:

sudo mkdir -p /etc/OpenCL/vendors
sudo sh -c 'echo "/usr/lib/arm-linux-gnueabihf/mali-egl/libOpenCL.so" > /etc/OpenCL/vendors/armocl.icd'

Теперь мы можем запустить clinfo:

clinfo
Number of platforms                               1
  Platform Name                                   ARM Platform
  Platform Vendor                                 ARM
  Platform Version                                OpenCL 1.2 v1.r12p0-04rel0.03af15950392f3702b248717f4938b82
  Platform Profile                                FULL_PROFILE
  Platform Extensions                             cl_khr_global_int32_base_atomics cl_khr_global_int32_extended_atomics cl_khr_local_int32_base_atomics cl_khr_local_int32_extended_atomics cl_khr_byte_addressable_store cl_khr_3d_image_writes cl_khr_fp64 cl_khr_int64_base_atomics cl_khr_int64_extended_atomics cl_khr_fp16 cl_khr_gl_sharing cl_khr_icd cl_khr_egl_event cl_khr_egl_image cl_arm_core_id cl_arm_printf cl_arm_thread_limit_hint cl_arm_non_uniform_work_group_size cl_arm_import_memory
  Platform Extensions function suffix             ARM

  Platform Name                                   ARM Platform
Number of devices                                 2
  Device Name                                     Mali-T628
  Device Vendor                                   ARM
  Device Vendor ID                                0x6200010
  Device Version                                  OpenCL 1.2 v1.r12p0-04rel0.03af15950392f3702b248717f4938b82
  Driver Version                                  1.2
  Device OpenCL C Version                         OpenCL C 1.2 v1.r12p0-04rel0.03af15950392f3702b248717f4938b82
  Device Type                                     GPU
  Device Profile                                  FULL_PROFILE
  Device Available                                Yes
  Compiler Available                              Yes
  Linker Available                                Yes
  Max compute units                               4
  Max clock frequency                             600MHz
  Device Partition                                (core)
    Max number of sub-devices                     0
    Supported partition types                     None
  Max work item dimensions                        3
  Max work item sizes                             256x256x256
  Max work group size                             256
  Preferred work group size multiple              4
  Preferred / native vector sizes
    char                                                16 / 16
    short                                                8 / 8
    int                                                  4 / 4
    long                                                 2 / 2
    half                                                 8 / 8        (cl_khr_fp16)
    float                                                4 / 4
    double                                               2 / 2        (cl_khr_fp64)
  Half-precision Floating-point support           (cl_khr_fp16)
    Denormals                                     Yes
    Infinity and NANs                             Yes
    Round to nearest                              Yes
    Round to zero                                 Yes
    Round to infinity                             Yes
    IEEE754-2008 fused multiply-add               Yes
    Support is emulated in software               No
  Single-precision Floating-point support         (core)
    Denormals                                     Yes
    Infinity and NANs                             Yes
    Round to nearest                              Yes
    Round to zero                                 Yes
    Round to infinity                             Yes
    IEEE754-2008 fused multiply-add               Yes
    Support is emulated in software               No
    Correctly-rounded divide and sqrt operations  No
  Double-precision Floating-point support         (cl_khr_fp64)
    Denormals                                     Yes
    Infinity and NANs                             Yes
    Round to nearest                              Yes
    Round to zero                                 Yes
    Round to infinity                             Yes
    IEEE754-2008 fused multiply-add               Yes
    Support is emulated in software               No
  Address bits                                    64, Little-Endian
  Global memory size                              2090397696 (1.947GiB)
  Error Correction support                        No
  Max memory allocation                           522599424 (498.4MiB)
  Unified memory for Host and Device              Yes
  Minimum alignment for any data type             128 bytes
  Alignment of base address                       1024 bits (128 bytes)
  Global Memory cache type                        Read/Write
  Global Memory cache size                        131072 (128KiB)
  Global Memory cache line size                   64 bytes
  Image support                                   Yes
    Max number of samplers per kernel             16
    Max size for 1D images from buffer            65536 pixels
    Max 1D or 2D image array size                 2048 images
    Max 2D image size                             65536x65536 pixels
    Max 3D image size                             65536x65536x65536 pixels
    Max number of read image args                 128
    Max number of write image args                8
  Local memory type                               Global
  Local memory size                               32768 (32KiB)
  Max number of constant args                     8
  Max constant buffer size                        65536 (64KiB)
  Max size of kernel argument                     1024
  Queue properties
    Out-of-order execution                        Yes
    Profiling                                     Yes
  Prefer user sync for interop                    No
  Profiling timer resolution                      1000ns
  Execution capabilities
    Run OpenCL kernels                            Yes
    Run native kernels                            No
  printf() buffer size                            1048576 (1024KiB)
  Built-in kernels
  Device Extensions                               cl_khr_global_int32_base_atomics cl_khr_global_int32_extended_atomics cl_khr_local_int32_base_atomics cl_khr_local_int32_extended_atomics cl_khr_byte_addressable_store cl_khr_3d_image_writes cl_khr_fp64 cl_khr_int64_base_atomics cl_khr_int64_extended_atomics cl_khr_fp16 cl_khr_gl_sharing cl_khr_icd cl_khr_egl_event cl_khr_egl_image cl_arm_core_id cl_arm_printf cl_arm_thread_limit_hint cl_arm_non_uniform_work_group_size cl_arm_import_memory

  Device Name                                     Mali-T628
  Device Vendor                                   ARM
  Device Vendor ID                                0x6200010
  Device Version                                  OpenCL 1.2 v1.r12p0-04rel0.03af15950392f3702b248717f4938b82
  Driver Version                                  1.2
  Device OpenCL C Version                         OpenCL C 1.2 v1.r12p0-04rel0.03af15950392f3702b248717f4938b82
  Device Type                                     GPU
  Device Profile                                  FULL_PROFILE
  Device Available                                Yes
  Compiler Available                              Yes
  Linker Available                                Yes
  Max compute units                               2
  Max clock frequency                             600MHz
  Device Partition                                (core)
    Max number of sub-devices                     0
    Supported partition types                     None
  Max work item dimensions                        3
  Max work item sizes                             256x256x256
  Max work group size                             256
  Preferred work group size multiple              4
  Preferred / native vector sizes
    char                                                16 / 16
    short                                                8 / 8
    int                                                  4 / 4
    long                                                 2 / 2
    half                                                 8 / 8        (cl_khr_fp16)
    float                                                4 / 4
    double                                               2 / 2        (cl_khr_fp64)
  Half-precision Floating-point support           (cl_khr_fp16)
    Denormals                                     Yes
    Infinity and NANs                             Yes
    Round to nearest                              Yes
    Round to zero                                 Yes
    Round to infinity                             Yes
    IEEE754-2008 fused multiply-add               Yes
    Support is emulated in software               No
  Single-precision Floating-point support         (core)
    Denormals                                     Yes
    Infinity and NANs                             Yes
    Round to nearest                              Yes
    Round to zero                                 Yes
    Round to infinity                             Yes
    IEEE754-2008 fused multiply-add               Yes
    Support is emulated in software               No
    Correctly-rounded divide and sqrt operations  No
  Double-precision Floating-point support         (cl_khr_fp64)
    Denormals                                     Yes
    Infinity and NANs                             Yes
    Round to nearest                              Yes
    Round to zero                                 Yes
    Round to infinity                             Yes
    IEEE754-2008 fused multiply-add               Yes
    Support is emulated in software               No
  Address bits                                    64, Little-Endian
  Global memory size                              2090397696 (1.947GiB)
  Error Correction support                        No
  Max memory allocation                           522599424 (498.4MiB)
  Unified memory for Host and Device              Yes
  Minimum alignment for any data type             128 bytes
  Alignment of base address                       1024 bits (128 bytes)
  Global Memory cache type                        Read/Write
  Global Memory cache size                        131072 (128KiB)
  Global Memory cache line size                   64 bytes
  Image support                                   Yes
    Max number of samplers per kernel             16
    Max size for 1D images from buffer            65536 pixels
    Max 1D or 2D image array size                 2048 images
    Max 2D image size                             65536x65536 pixels
    Max 3D image size                             65536x65536x65536 pixels
    Max number of read image args                 128
    Max number of write image args                8
  Local memory type                               Global
  Local memory size                               32768 (32KiB)
  Max number of constant args                     8
  Max constant buffer size                        65536 (64KiB)
  Max size of kernel argument                     1024
  Queue properties
    Out-of-order execution                        Yes
    Profiling                                     Yes
  Prefer user sync for interop                    No
  Profiling timer resolution                      1000ns
  Execution capabilities
    Run OpenCL kernels                            Yes
    Run native kernels                            No
  printf() buffer size                            1048576 (1024KiB)
  Built-in kernels
  Device Extensions                               cl_khr_global_int32_base_atomics cl_khr_global_int32_extended_atomics cl_khr_local_int32_base_atomics cl_khr_local_int32_extended_atomics cl_khr_byte_addressable_store cl_khr_3d_image_writes cl_khr_fp64 cl_khr_int64_base_atomics cl_khr_int64_extended_atomics cl_khr_fp16 cl_khr_gl_sharing cl_khr_icd cl_khr_egl_event cl_khr_egl_image cl_arm_core_id cl_arm_printf cl_arm_thread_limit_hint cl_arm_non_uniform_work_group_size cl_arm_import_memory

NULL platform behavior
  clGetPlatformInfo(NULL, CL_PLATFORM_NAME, ...)  ARM Platform
  clGetDeviceIDs(NULL, CL_DEVICE_TYPE_ALL, ...)   Success [ARM]
  clCreateContext(NULL, ...) [default]            Success [ARM]
  clCreateContextFromType(NULL, CL_DEVICE_TYPE_DEFAULT)  Success (1)
    Platform Name                                 ARM Platform
    Device Name                                   Mali-T628
  clCreateContextFromType(NULL, CL_DEVICE_TYPE_CPU)  No devices found in platform
  clCreateContextFromType(NULL, CL_DEVICE_TYPE_GPU)  Success (2)
    Platform Name                                 ARM Platform
    Device Name                                   Mali-T628
    Device Name                                   Mali-T628
  clCreateContextFromType(NULL, CL_DEVICE_TYPE_ACCELERATOR)  No devices found in platform
  clCreateContextFromType(NULL, CL_DEVICE_TYPE_CUSTOM)  No devices found in platform
  clCreateContextFromType(NULL, CL_DEVICE_TYPE_ALL)  Success (2)
    Platform Name                                 ARM Platform
    Device Name                                   Mali-T628
    Device Name                                   Mali-T628

ICD loader properties
  ICD loader Name                                 OpenCL ICD Loader
  ICD loader Vendor                               OCL Icd free software
  ICD loader Version                              2.2.11
  ICD loader Profile                              OpenCL 2.1

Достаточно много информации, показывающей одну платформу с двумя устройствами OpenCL (и Mali-T628), поддерживающими OpenCL 1.2.

Это все для этого небольшого руководства по началу работы. Если вы действительно хотите что-то сделать с помощью OpenCL, пришло время прочитать документацию вычислительной библиотеки Arm и другие Интернет-ресурсы.

Благодарим сайт cnx-software.com за предоставленную информацию.

Оригинал статьи опубликован здесь

0 0 votes
Article Rating
Подписаться
Уведомление о
guest

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

0 Комментарий
Oldest
Newest Most Voted
Inline Feedbacks
View all comments
