В прошлом году компания SixFab представила базовую плату Shield 3G-4G/LTE V2 для плат Raspberry Pi, которая будет оснащена mini PCIe модулем на основе Quectel, что позволит добавить сотовую связь в популярные платы для разработок.
Теперь компания вернулась к платам Shields NB-IoT, которые лучше подходят для IoT проектов с меньшими затратами на аппаратные средства и данные, а также поддерживают 40-контактные платы Raspberry Pi или Arduino.

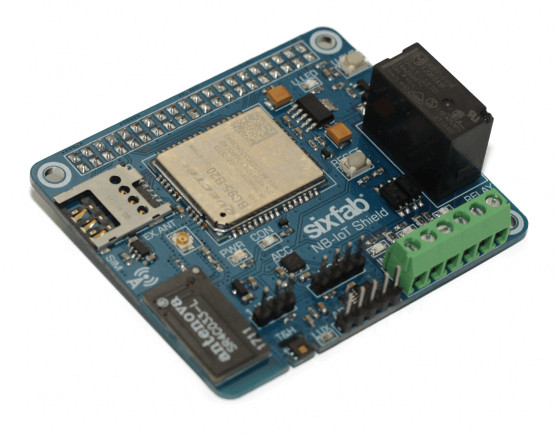

Плата SixFab Raspberry Pi NB-IoT Shield
Технические характеристики и особенности:
- Модуль – NB-IoT Quectel BC95-B20, поддерживает частоту 800 МГц (подходит для европейского рынка)
- Слот для micro SIM-карты, антенна PCB и разъем u.FL для внешней антенны
- Расширения ввода / вывода
- 4-канальный 12-разрядный АЦП через ADS1015
- Реле с защитой оптопары (24 В DC, 120-220 В AC коммутационный)
- 3-контактный 1-проводной интерфейс для DS18B20, DHT21 и т. д….
- 4-контактный интерфейс I2C
- опорное напряжение 3.3 В
- Датчики
- MMA8452Q 3-осевой акселерометр
- HDC1080 датчик температуры (от -40 до +125 °C)
- HDC1080 датчик влажности (от 0 до 100%)
- ALS-PT19 датчик освещенности
- Разное – кнопка пользователя и светодиод
- Оптопара (3 – 12 В DC коммутационный)
- Совместимость с платами Raspberry Pi с 40-контактным разъемом

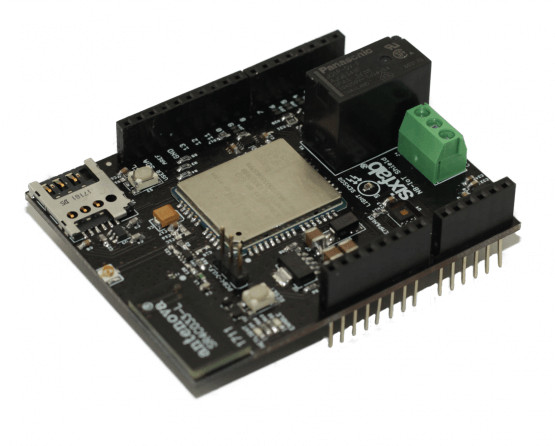

Плата SixFab Arduino NB-IoT shield
Плата shield Arduino очень похожа на Raspberry Pi за исключением или отсутствием АЦП и некоторых входов / выходов, так как плата Arduino может обрабатывать это:
- Модуль – NB-IoT Quectel BC95-B20, поддерживает частоту 800 МГц (подходит для европейского рынка)
- Слот для micro SIM-карты, антенна PCB и разъем u.FL для внешней антенны
- Расширения ввода / вывода – Реле (24V DC, 120-220 В AC коммутационный)
- Датчики
- MMA8452Q 3-осевой акселерометр
- HDC1080 датчик температуры (от -40 до +125 °C)
- HDC1080 датчик влажности (от 0 до 100%)
- ALS-PT19 датчик освещенности
- Разное – кнопка пользователя и светодиод
- Совместимость с платами Arduino
Обе платы могу использоваться вместе с IoT решениями, такими как умное сельское хозяйство, умный город, умный дом, умный учет, умная парковка, отслеживание активов, мониторинг окружающей среды и многое другое.
В настоящее время компания принимает предварительные заказы на обе платы по $66.75 за каждую, а поставка запланирована на 19 марта 2018 года. Если вы уже используете Arduino и вам не нужны датчики или реле, то можно рассмотреть плату RakWireless WisLTE, как более дешевый вариант за $40 + доставка.
Компания Sixfab также запустила очень маленькую автономную оценочную NB-IoT плату для разработки и тестирования сетей NB-IoT с различными платформами используя micro USB-порт для взаимодействия с хостом платформы. Плата основана на BC95-BC20 и согласно информации на странице продукта Quectel BC95, подходит только для европейского рынка, в то время как в Китае, Корее и Австралии требуется другая версия модуля, можно сделать предварительный заказа платы за $51.75.
