Еще в 2015 году вышел ультра дешевый логический анализатор USB123 USBee AX PRO, (в настоящее время его цена 5 долларов США) с 8 каналами и с пропускной способностью до 24 МГц. Тестирование устройства с помощью Sigrok & Pulseview с открытым исходным кодом оказалось успешным, теперь оно работает под управлением Linux, Windows, Mac OS, FreeBSD, Android и некоторых других операционных систем.

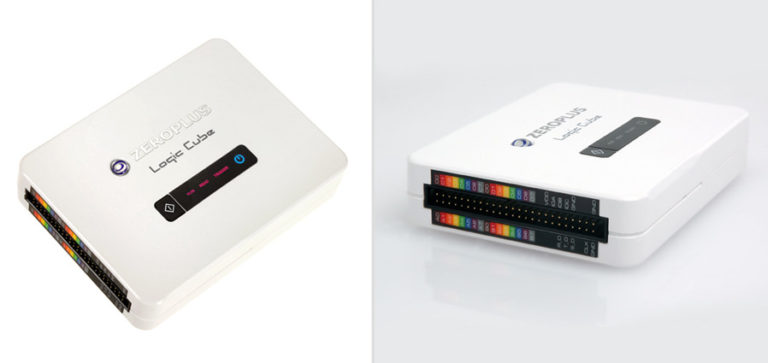

Питер Скаргилл протестировал логический анализатор ZeroPlus Logic Cube Lap-C 322000, подключаемый к компьютеру через USB, но с лучшими спецификациями, включая поддержку 32 каналов и с тактовой частотой до 75 МГц. Питер использовал программное обеспечение компании Windows (ZEROPLUS Logic Analyzer LAP-C_Standard_V3.14.03), но поисковой запрос подтвердил, что семейство ZapPlus Logic Cube Lap-C поддерживается Sigrok.
LAP-C 322000 – это лучшая модель семейства со следующими техническими характеристиками:
- Частота выборки – внутренняя тактовая частота (режим синхронизации): 100 Гц ~ 200 МГц; внешняя тактовая частота (режим состояния): 100 МГц
- Полоса пропускания – 75 МГц
- Рабочий диапазон – -6 В ~ + 6 В
- Точность – ± 0,1 В
- Память – 64 Мбит, то есть 2 Мбит на канал/ с 512 Мбит в режиме компрессии
- Триггер – Условия синхронизации: по фронту/спаду; 32 канала; количество триггеров: 1 ~ 65535
- Задержка между каналами: не более 1,5 нс
- Максимальное входное напряжение: ± 30 В
- Входное сопротивление: 500 кОм/ 10 пФ
- Источник питания – 5 В / 500 мА через USB-порт
- Сертификация безопасности – FCC / CE / WEEE / RoHS / REACH

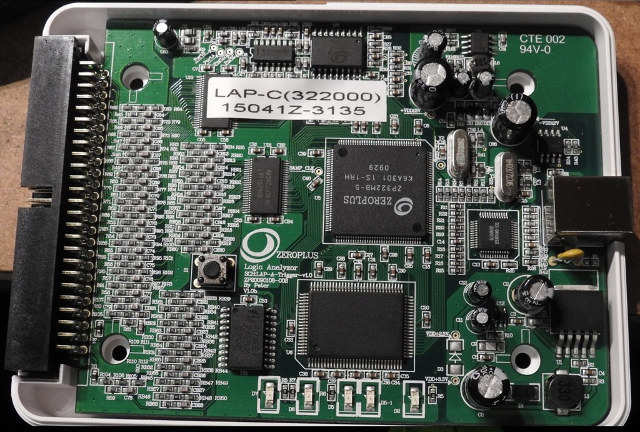

Аппаратные средства основываются на ZEROPLUS ZP-322MB-5, который, как полагают, является пользовательским ASIC от компании Genesys Logic GL660USB (модем USB2.0 до IEEE-1284/DMA), Cypress SRAM и других чипах, как объяснено на странице Sigrok.
Программное обеспечение компании поддерживает Windows 2000 до Windows 10 с множеством функций (отображение формы волны, фильтр, задержка фильтра, задержка запуска, анализ протокола и т. д.), и если вы заинтересованы, вы можете прочитать подробный обзор устройства, используемого с программным обеспечением Windows. Если вы предпочитаете программное обеспечение с открытым исходным кодом или запускаете другую операционную систему, Sigrok должен стать подходящей альтернативой.
ZeroPlus Logic Cube LAP-C 322000 нельзя назвать недорогим устройством, поскольку его цена 1599 американских долларов на Amazon, но другие модели с той же полосой пропускания 75 МГц, имеют всего 16 каналов и более низкую тактовую частоту (до 100 МГц) и меньше памяти (512 Кбит), такие как Zeroplus LAP-C 16032, и их можно приобрести примерно за 135 долларов США на Amazon или eBay. Более подробная информация должна быть доступна на веб-сайте ZeroPlus.
