Это третья часть проекта освещения домашней автоматизации. В первой части было рассказано о базовой настройке с использованием простых Sonoff Wifi MQTT переключателей и их конфигурации. Во второй части были добавлены датчики движения 433 MHz и мост 433 MHz к MQTT . В заключительной третьей части будет рассмотрена модификация датчиков движения 433 MHz для работы только при отсутствии освещения в помещении.

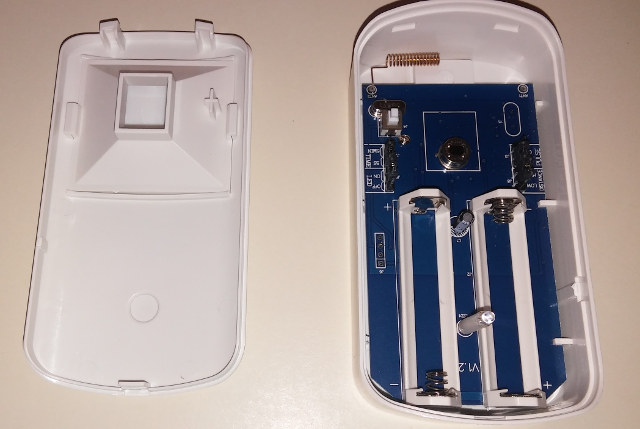

Датчик движения

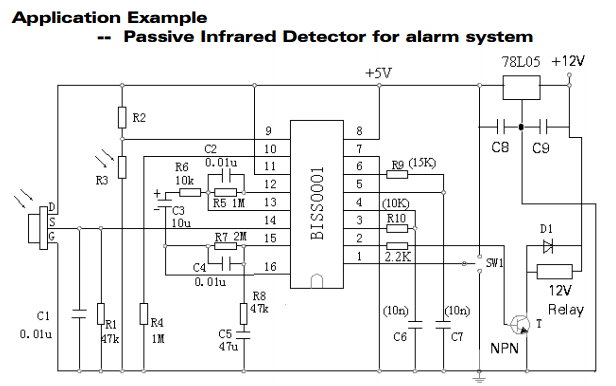

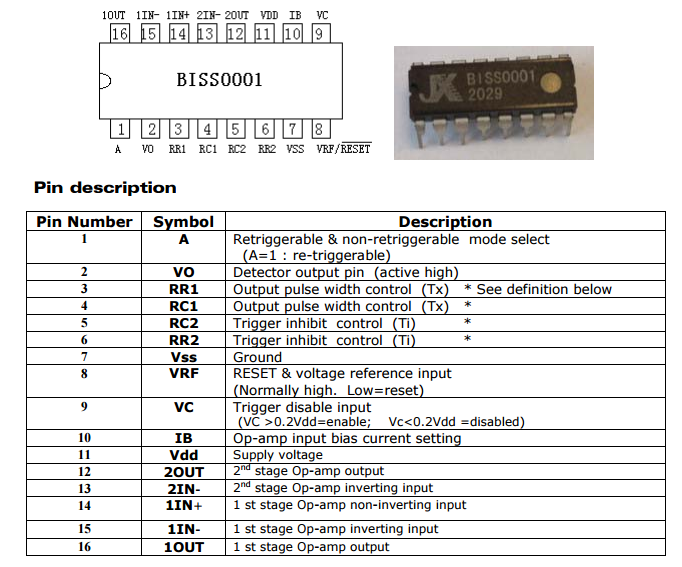

Упомянутый во второй части датчик движения использует распространенную микросхему BISS0001. Ключевым является вывод 9: при напряжении ниже 0.2 В детектирование движения не происходит. Это решает проблему, рассмотренную во второй части, связанную с пасмурной погодой или закрытыми жалюзи.

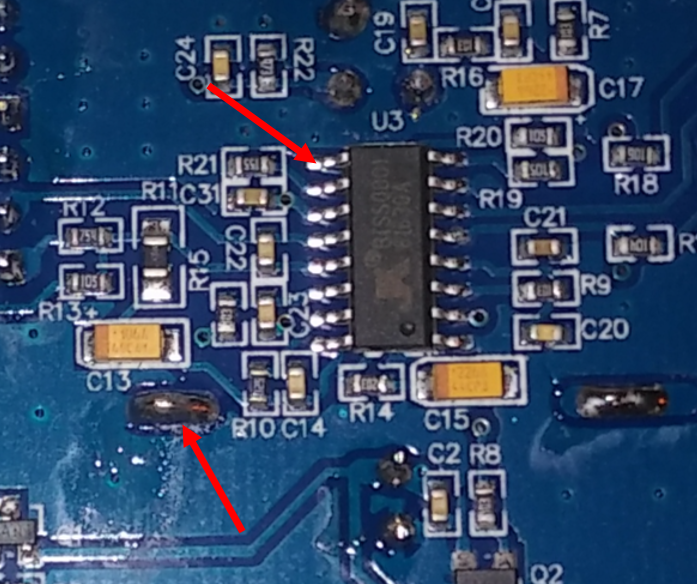

Добавив GL5537 LDR (светозависимый резистор), обозначенный на схеме выше как R3, вы достигнете желаемого эффекта. Удлините LDR проводами и припаяйте между землей и контактом 9.

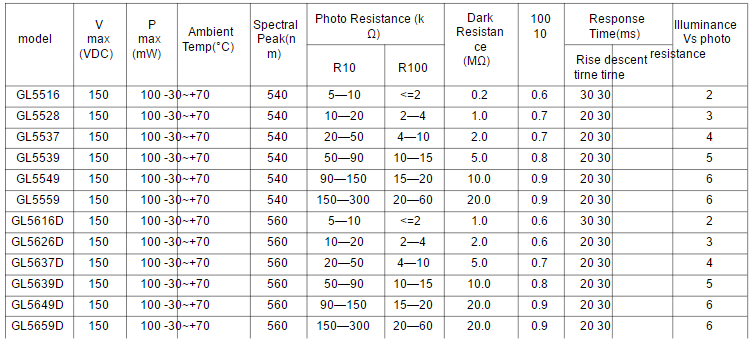

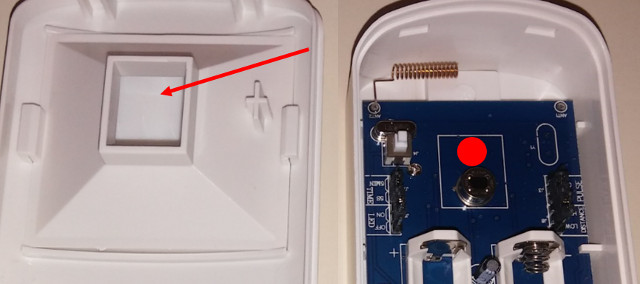

GL5537 чрезвычайно чувствителен. Чувствительность регулируется размещением. Его можно расположить рядом с PIR-сенсором для обзора через окно. Работает идеально. Для срабатывания при меньшей освещенности используйте монтажное отверстие на задней панели или создайте новое сверху/сбоку. Прямой доступ к внешнему свету потребует большей темноты в помещении для активации. Тщательно выбирайте расположение датчика движения: включенный свет может препятствовать срабатыванию из-за высокой освещенности. Такое происходит при близком размещении датчика к управляемым лампам.
Home Assistant
До модификации использовалось два правила автоматизации: для времени до восхода и после заката:
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
|
automation:
— alias: Turn on generic after Sunset
hide_entity: true
trigger:
platform: state
entity_id: binary_sensor.generic_motion
to: ‘on’
condition:
condition: and
conditions:
— condition: sun
after: sunset
after_offset: «-1:00:00»
— condition: time
before: ’20:00:00′
action:
service: homeassistant.turn_on
entity_id: script.generic_timed_lamp
— alias: Turn on generic before Sunrise
hide_entity: true
trigger:
platform: state
entity_id: binary_sensor.generic_motion
to: ‘on’
condition:
condition: and
conditions:
— condition: sun
before: sunrise
before_offset: «1:00:00»
— condition: time
after: ’07:00:00′
action:
service: homeassistant.turn_on
entity_id: script.generic_timed_lamp
|
Теперь, с добавлением логики определения освещенности в самом датчике движения, можно объединить оба правила в одно, указывая только время. Остальная конфигурация Home Assistant доступна во второй статье здесь .
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
automation:
— alias: Turn on generic on Motion
hide_entity: true
trigger:
platform: state
entity_id: binary_sensor.generic_motion
to: ‘on’
condition:
condition: and
conditions:
— condition: time
after: ’07:00:00′
— condition: time
before: ’22:00:00′
action:
service: homeassistant.turn_on
entity_id: script.generic_timed_lamp
|
На этом всё. Если у вас есть идея или продукт, соответствующий критериям бюджетности и DIY, оставьте комментарий ниже. Предложение будет протестировано. С Home Assistant возможно реализовать множество функций, но многие из них избыточны. Акцент делается на повседневных задачах, например, выключении света. Также планируется использование датчиков влажности 433 МГц для размещения в подпольях и под раковинами, хотя это довольно просто.
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
