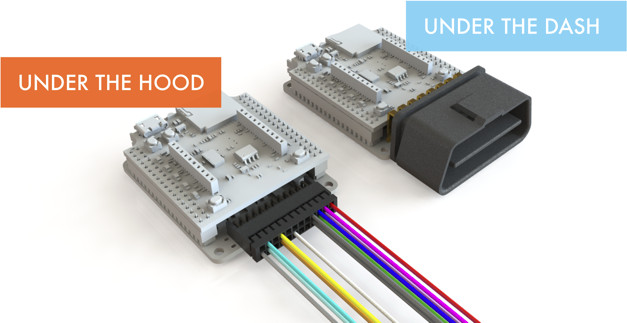

ODB-II это Bluetooth адаптер и информационный дисплей для мониторинга и диагностики вашего автомобиля. Есть несколько моделей адаптера для приложений Toyota Avanza и Torque Lite, но они работают не на любой модели телефона. Плата Macchina M2 это такой же адаптер делающий тоже самое и больше, так как это аппаратная open source платформа с поддержкой большего количества протоколов связи включающих в себя GPS, WiFi, 3G/LTE, BLE и Ethernet с использованием XBEE платформ.
Технические характеристики Macchina M2:
- MCU – Процессор Atmel SAM3X8E ARM Cortex M3 @ 84 МГц (также используется на Arduino DUE) с 96 Кб SRAM, 512 Кб флеш
- Хранилище – сокет micro SD карт, 32 Кб EEPROM через I2C
- USB – 1x micro USB порт (USB устройство или режим хоста)
- Сокет XBee для беспроводной связи – Для Bluetooth LE, WiFi, GSM, 3G, LTE,
- Входы/выходы
- 6x контакты ввода/вывода для контроля 12 В устройств (Например: реле, вентиляторы, фары и т.п.) ИЛИ в качестве аналогового входя (например для датчика температуры)
- 2x канала CAN, 2x канала LIN/ K-line, J1850 VPW/PWM, одно-проводные CAN интерфейсы для максимальной совместимостью с автомобилем.
- Прочее – 5x пользовательских светодиодов, 1x RGB светодиод
- Электропитание – 5 В@ 3 А, 3.3 В@1 А усилитель для подключения дополнений
- Размеры – 56.4 x 40.6 x 15.7 мм
После того как вы настроили оборудование, запрограммировав его с помощью Arduino IDE, вы сможете просматривать диагностические данные, такие как RPM, скорость и т.д…. Также вы сможете настраивать свой автомобиль, или контролировать удаленно, например запускать его с помощью мобильного приложения управления. Если вы не хотите программировать плату, эмуляцию ELM327 также поддерживают популярные приложения, такие как Torque для Android, или Dashcommand, приложение для iPhone, Android и Windows. Разработчики также загрузили некоторые видео учебники на YouTube, некоторые справочники можно найти на странице M2 Wiki и один из членов команды написал книгу под названием “The Car Hacker’s Handbook“ (Справочник автомобильного хакера).
Macchina M2 был запущен на Kickstarter несколько недель назад и проект уже собрал более $90,000, превысив свою цель в $25,000. Минимальный взнос начинается от $45 за интерфейсную плату M2, для которой потребуется добавить вашу собственную плату с MCU/CPU, но большинство людей будут заинтересованы в следующем варианте за $79 который предоставит вам полноценную плату Macchina M2, включающую в себя плату Atmel SAM3X. Доставка в США бесплатная, а для остального мира добавит к стоимости $15. начало отправок запланировано на июль 2017 года.
