MYIR Tech запустил в прошлом году недорогую плату Z-Turn на базе сокета Xilinx Zynq-7010/7020 ARM+FPGA, сегодня компания представляет новую систему-на-модуле (SoM) на базе сокета Xilinx Zynq-7015, а также соответствующий комплект для разработки.
- Сокет – Двухъядерный процессор Xilinx XC7Z015-1CLG485C (Zynq-7015) ARM Cortex-A9 @ 667 МГц (до 866 МГц) с подсистемой FPGA класса Artix-7, с 74K логическими ячейками, 46,200 LUTs, 160 DSP срезов, 4x высокоскоростных приемопередатчика SerDes до 6.25 Гбит в секунду, 4x укрепленных PCIe Gen2, интегрированные IP блоки
- Оперативная память – 1 Гб DDR3 SDRAM
- Хранилище – 4 Гб eMMC флеш, 32 МБ QSPI флеш (возможно 16 Мб)
- Связь – 1x Ethernet PHY, 1x USB PHY
- Входы/выходы и периферия через 2x 140-контактных коннектора плата-плата:
- 1x Гигабитный Ethernet
- 1x USB OTG 2.0
- До 2x последовательных портов, до 2x I2C, до 2x CAN BUS, 1x SPI
- 1x независимый дифференциальный ADC, 16-канальный ADC
- 1x SDIO
- Bank 13 – PL вход/выход настраивается как до 18 LVDS пар и 1 однотактный вход/выход или 37 однотактных входов/выходов
- Bank 34 – PL вход/выход настраивается как до 24 LVDS пар и 2 однотактных входов/выходов или 50 однотактных входов/выходов
- Bank 35 – PL вход/выход настраивается как до 24 LVDS пар и 2 однотактных входов/выходов или 50 однотактных входов/выходов
- Прочее – Встроенный сторожевой таймер, 3x светодиода для индикации питания
- Электропитание – 5 В/0.5 А
- Размеры – 75 x 55 мм (12-слойная печатная плата)
- Температурный диапазон – от 0 до 70 градусов Цельсия
Одной из дополнительных функций появившихся в Zynq-7015, по сравнению с сокетом Zynq-7010/7020, это наличие четырех приемопередатчиков. Компания предоставит BSP пользователям с Linux 3.15.0, все драйвера, gcc набор инструментов, загрузчик, RAMdisk и корневую файловую систему.

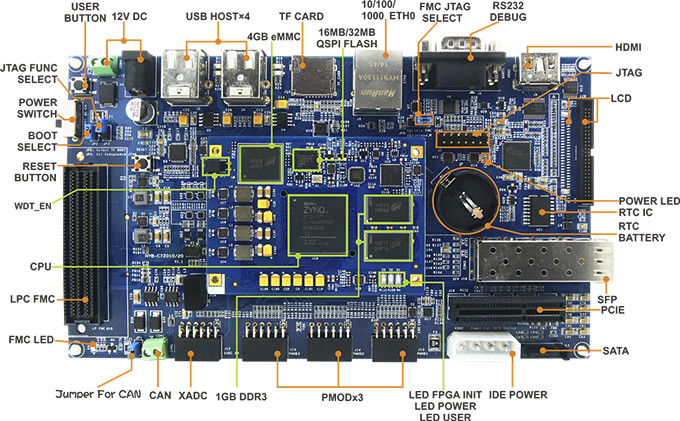

Для того чтобы ускорить развитие вашего проекта, компания может также предложить базовую плату MYD-C7Z015 для модуля со следующими интерфейсами:
- Подключенные к процессору ARM Cortex A9 (Processing System = PS):
- 4x USB 2.0 хост порта (через USB разветвитель)
- 1x RS232 DB9 порт
- 1x Слот для microSD карт для загрузки системы
- 1x CAN терминальный блок
- 1x 10/100/1000M Ethernet порт
- 1x 14-контактный TAG интерфейс с шагом 2.54 мм, используется совместно PL & PS
- 1x Держатель батареи RTC
- 1x Пользовательская кнопка
- 1x I2C для жидкокристаллического дисплея и резистивного сенсорного экрана
- Джамперы
- Подключенные к FPGA (Programmable Logic = PL):
- 1x XADC интерфейс
- 1x Стандартный Xilinx LPFMC интерфейс
- 3x PMoD коннектора
- 1x HDMI порт: 16-bit YCrCb, до 1080p дисплей, без звука
- 1x Интерфейс жидкокристаллического/сенсорного экрана: 16-bit RGB, сигналы мультиплексируются с HDMI, поддержка резистивного и емкостного сенсорного экрана
- 1x Оптический интерфейс SFP модуля приемопередатчика
- 1x PCIe слот
- 2x Светодиода: 1x Для определения FMC модуля, 1x для питания
Компьютер-на-модуле MYC-C7Z015 продается по $189 за одну штуку, платформа для разработки MYD-C7Z015 и аксессуары – такие как кабели и адаптер питания – поставляется за $369. 4.3″ и 7″ резистивный или емкостный жидкокристаллические модули, также доступны за $60 и $99 соответственно.
Вы можете найти все детали, включая документацию и ссылку для покупки через Paypal на странице продукта MYIR Tech MYC-C7Z015.
