STMicroelectronics представила свое STM32F7 семейство микроконтроллеров ARM Cortex M7 в 2014 году, а в 2015 году выпустила плату STM32F746G discovery board за $49. Теперь компания представила две новые бюджетные платы разработки: плату STM32 Nucleo-144 за $23 на базе STM32F767 и комплект Discovery за $79 на основе STM32F746 с поддержкой TFT-LCD и MIPI-DSI.

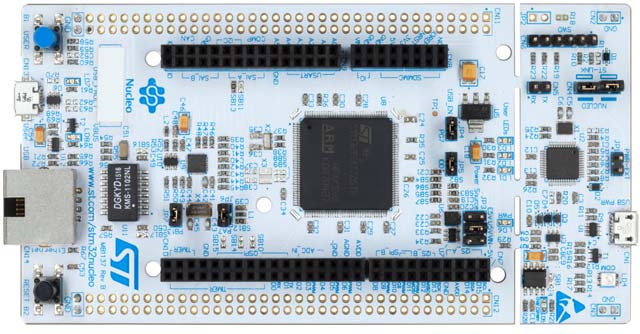

Плата разработки STM32 Nucleo-144
Ключевые особенности платы NUCLEO-F767ZI:
- Микроконтроллер – STMicro STM32F767ZI ARM Cortex M7 @ 216 МГц с FPU, DSP, MMU, 2 МБ флеш-памяти, 512 КБ SRAM, 16 КБ инструктивной TCM RAM (для критичных к времени подпрограмм) и 4 КБ резервной SRAM
- Подключение – разъем Ethernet, соответствующий IEEE-802.3-2002
- USB – 1x micro USB OTG или устройство с полной скоростью
- Расширение:
- Разъем ST Zio с поддержкой Arduino UNO v3 и дополнительными сигналами (A6-A8, D16-D72)
- Колодки контактов ST morpho для полного доступа ко всем вводам/выводам STM32
- Встроенный отладчик/программатор ST-LINK/V2-1 с разъемом SWD
- Разное – 3 пользовательских светодиода; кнопки USER и RESET; кварцевый генератор 32.768 КГц
- Питание
- 5 В от ST-LINK/V2-1 USB VBUS
- Внешние источники: 3.3 В и 7-12 В на разъемах ST Zio или ST morpho, 5 В на разъеме ST morpho
Плата поддерживает ARM mbed, компания предоставляет бесплатную библиотеку HAL и примеры ПО, а также поддерживается средами разработки IAR, Keil и IDE на базе GCC.
Аппаратная и программная документация, а также ссылки на дистрибьюторов доступны на странице продукта .

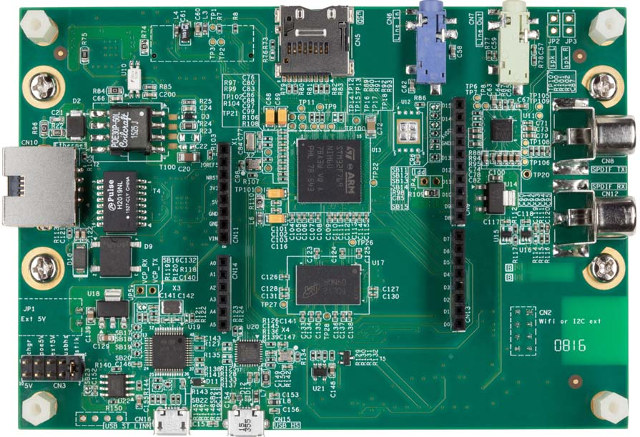

Плата 32F746G-DISCOVERY

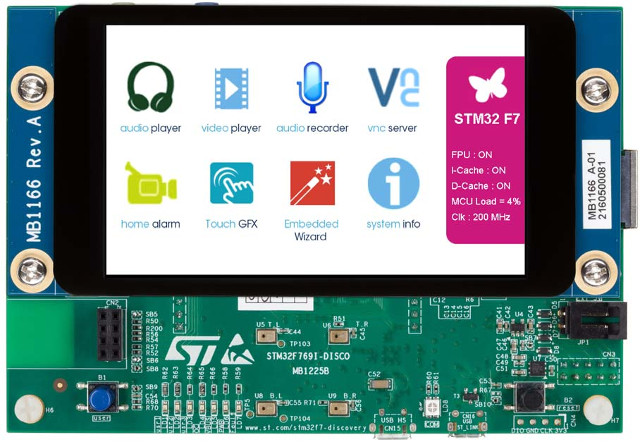

Ключевые особенности STM32F769I-DISCO:
- Микроконтроллер – STMicro STM32F769NIH6 ARM Cortex-M7 @ 216 МГц с FPU, DSP, MMU, 2 МБ флеш-памяти, 512 КБ SRAM, 16 КБ инструктивной TCM RAM (для критичных к времени подпрограмм) и 4 КБ резервной SRAM
- Внешняя память – 128-Мбит SDRAM
- Внешнее хранилище – слот micro SD, 512-Мбит флеш-память Quad-SPI
- Дисплей – 4-дюймовый емкостный сенсорный ЖК-дисплей с разъемом MIPI DSI
- Подключение – разъем Ethernet, соответствующий IEEE-802.3-2002, разъем для дочерней платы WI-FI или Ext-EEP
- Аудио
- Аудиокодек SAI
- 2 аудиоразъема (вход и выход)
- Выходы для стереоколонок
- 4 микрофона ST MEMS на входах DFSDM
- 2 разъема S/PDIF RCA (вход и выход)
- USB – 1x micro USB OTG
- Встроенный ST-LINK/V2-1 с поддержкой перечисления USB
- Расширение – заголовки Arduino UNO v3
- Разное – 2 кнопки (пользовательская и сброс)
- Питание:
- ST LINK/V2-1
- Разъем USB HS
- 5 В от RJ45 (Power Over Ethernet)
- 5 В от Arduino или внешнего разъема
- USB-зарядное устройство
- Power Over Ethernet на основе IEEE 802.3af (Powered Device, 48В до 5В, 3Вт)
- Выход питания для внешних устройств: 3.3 В или 5 В
Компания предоставляет библиотеки и примеры в составе STM32Cube, а плата поддерживается средами разработки Keil MDK-ARM, IAR EWARM и IDE на базе GCC (бесплатные AC6: SW4STM32, Atollic TrueSTUDIO) для ОС Linux и Windows. Как другие платы STMicro, STM32F769I-DISCO имеет открытую аппаратную часть, а файлы проектирования и документация ПО доступны на странице продукта , где также можно найти ссылки для покупки.
Компания также анонсировала две более продвинутые платы STM32F7 стоимостью $360: STM32F769I-EVAL и STM32F779I-EVAL .
