Обзор U4 Quad Hybrid Android Set-top бокса с DVB-T2/C и DVB-S2 тюнерами

U4 Quad Hybrid – это ресивер, для просмотра спутникового, кабельного и эфирного телевидения, под управлением Android 4.4 на базе четырехъядерного процессора HiSilicon Hi3796M V100 Cortex A7 с поддержкой декодирования H.264 и H.265 видео до 4K @ 30 Гц. Я уже выкладывал несколько снимков устройства, его платы и тюнера, там показано как легко настроить другое устройство или компьютер для просмотра потокового ТВ через эту Android ТВ приставку, поэтому сегодня я буду писать больше об Android и DVB частях как в плане функциональности так и в плане производительности.

Первая загрузка, настройки и первые впечатления

Я начал с подключения USB периферии и кабелей: жесткий диск USB 3.0 в порт USB 3.0, USB клавиатура и радио донглы для аэромышки MINIX NEO A2 Lite и для геймпада Tronsmart Mars G01, также Ethernet и HDMI кабели, кабеля эфирной и спутниковой антенн. DVB-T2 разъем использует F-коннектор, так что я купил коаксиальный адаптер F-коннектор папа-мама, чтобы подключить коаксиальный кабель для DVB-T2. После подключения питания устройство сразу включилось, время загрузки заняло примерно 30 секунд, плюс около 20 секунд загружалась база каналов, когда первая настройка (сканирование каналов) завершена, бокс автоматически стартует с последними просматриваемыми каналами. Я заметил что некоторые люди не знают ничего о том как запускать приложения и может не сразу найти нужный ярлык для запуска нужного приложения, так что такое свойство бокса определенно положительно при использовании его пожилыми людьми не знакомыми с технологиями. Вы можете легко вернуться в лаунчер (eOn center) нажав на кнопку Home или Exit на вашем пульте дистанционного управления.

Интерфейс просмотра ТВ-каналов находится в левом верхнем углу, также по центру есть меню с 6 секциями:

• TV – Live (DVB-T2/C/S2), IPTV (из вашего плейлиста) и Smart IPTV (требуется код активации)
• EPG – Несколько или один день электронного программного гида
• Файловый менеджер – Файловый менеджер eOn file с доступом ко всем дискам, кино, PVR, музыка, фото и сетевые папки
• Избранные приложения – YouTube и Chrome по умолчанию, но это может быть изменено
• Все приложения
• Настройки – Конфигурация, сеть, прочее и система

Для IPTV необходимо загрузить свой собственный список каналов,  Smart IPTV, кажется, платная услуга. Я не пробовала, так как мне не хватило времени.

Так как я получил устройство в январе на нем была устаревшая прошивка, поэтому первым делом я скачал с форума последнюю версия прошивки от 19.03.2016 и обновил через USB (Setup->System->Firmware->Upgrade-Usb Upgrade) с помощью USB флешки. Новая версия прошивки теперь поддерживает обновление по сети (OTA), но я не смог это проверить, так как еще нет более новой версии.

Первым делом после обновления вам понадобится зайти в Setup->Config для сканирования каналов DVB-S2 и/или DVB-T2/C. Я сделал так для DVB-T2, но к сожалению так и не смог обратно в меню Config после этого, меня просто перенаправляет к уже настроенным каналам эфирного ТВ с сообщением “local connected!”. Это значит что данная прошивка имеет серьезную ошибку.

Так что я не смогу пройти в меню Config, но другие три варианта остаются доступными:

• Сеть – WiFi, Ethernet и 3G (через внешний USB донгл)
• Прочее – OSD, Access Control (контроль доступа), PVR (для записи в реальном времени и со сдвигом времени), File Player, Preference (режим питания и конфигурация функций клавиш), Iptv (код активации)
• Система – Firmware (прошивка), Back up (для данных канала) и Reset (канал, myiptv, EPG данные, таймеры или сброс настроек)

WiFi и Ethernet работают хорошо, но я не пробовал 3G. Вы также можете перейти в меню All App->Settings для доступа к настройкам Android Kitkat с большинством самых интересных или нестандартных вариантов конфигураций:

• Беспроводные & проводные сети
  • Wi-Fi
  • Ethernet – DHCP, фиксированный IP, PPPoE
  • 3G – Режим соединения, тип модуля, IP адреса
  • Bluetooth – Не работает, показывает сообщение: “Включите Bluetooth” без возможности это сделать.
  • Более… Переносная точка доступа и VPN

• Доступ к папкам по сети – Служба SAMBA, позволяет использовать U4 Quad Hybrid в качестве сетевого хранилища (NAS) с возможностью доступа без пароля. Вы можете получить доступ по сети, как к встроенной памяти, так и к любому USB устройству подключенному к U4 Quad Hybrid.
• Устройство
  • Звук
    • HDMI выход (закрыт, автоматически, LPCM или RAW)
    • SPDIF выход (закрыт, LPCM или RAW)
    • HBR пониженый выход (автоматически, RAW 5.1, RAW 7.1)
    • Dolby Night Mode – Вкл/Выкл
  • Дисплей
    • Разрешение пользовательского интерйеса – 720p (поумолчанию) или 1080p
    • Настройки разрешения дисплея – 2160p 24 Гц/25 Гц/30 Гц, 1080p 50/60 Гц, 1080i 50/60 Гц, 720p 50/60 Гц, PAL, NTSC
    • Настройки изображения – Яркость, хром, контраст, насыщенность
  • Видео выход – Пропорции видео (автоматически, 4:3, 16:9), Сохранять пропорции (вытянуть, добавить черную сторону), адаптация формата вывода для 2D трансляции (включено/выключено)
• Система
  • Режим ожидания – Система HDMI (Вкл/Выкл), время приостановки HDMI (5, 10, 15 или 30 минут)

Вы также можете изменить разрешение изображения с помощью кнопки “Video Format” на пульте дистанционного управления, эта кнопка переключает доступные разрешения по кругу. Мне пришлось использовать это довольно часто, так как система всегда переключалась на 1080i60, несмотря на то что я выбирал 2160 30 Гц. Я использовал разрешение пользовательского интерфейса 720p на протяжении всего обзора.

Компания неудачно решила разбить флэш память на 0.97 Гб для системных файлов и 4.75 Гб для хранения данных. Так что даже после обзора я получил много места в разделе для хранения данных, раздел же для системных файлов быстро переполнился и мне пришлось удалить некоторые приложения после того, как я проверил ими устройство.

В разделе информация об устройстве указана модель Hi3796MV100 под управлением Android 4.4.2 поверх ОС Linux 3.10.0_s40. Имя устройства “Living Room 1_4616” используется для UPnP.

ИК пульт дистанционного управления работает хорошо, дальность работы около 8-ми метров, сначала мне показалось что функция ИК обучения не работает, пока не узнал что кнопка “Set” это не кнопка “Learn”, на самом деле кнопка обучения это маленькая кнопка возле кнопки управления питанием. ИК пульт дистанционного управления

В видео ниже вы можете посмотреть мини обзор  DVB части, также вы сможете посмотреть интерфейс и настройки если хотите узнать больше.

Обычно я не тестирую ТВ боксы в которых нет поддержки Google Play Store, но в этот раз решил сделать исключение для U4 Quad Hybrid , так как у меня было около двух месяцев и я смог установить несколько приложений, Candy Crush Sage, Antutu, Buggy Beach Buggy Racing и прочие, приложения были “несовместимы с моим устройством”, поэтому их установка была довольно неприятной, так как каждый раз приходилось загружать по несколько apk-файлов.

Установка Amazon Underground была также проблемой, так как агент пользователей Android не был установлен в Firefox, Chrome ни в браузере Browser++, поэтому я решил скачать apk файл напрямую, после трех попыток я смог, наконец, установить Amazon Underground для того, чтобы загрузить игру Riptide GP2. По некоторым причинам установка в Amazon Underground была мучительно медленной. Процесс занял 2 часа от начала и до конца установки игры в Amazon Underground.

Управление питанием хорошее, но энергопотребление в режиме простоя и в режиме ожидания постоянно очень высокое. я проверял с и без USB жесткого диска:

• Питание выключено (долгое нажатие кнопки выключения на пульте дистанционного управления) – 0.4 Ватт
• Режим ожидания (короткое нажатие кнопки выключения на пульте дистанционного управления) – 9 Ватт
• Режим простоя – 9 Ватт
• Питание выключено + HDD – 0.4 Ватт
• Режим ожидания + HDD – 10 Ватт
• Режим простоя + HDD – 11 Ватт

При выключенном питании даже с подключенным жестким диском потребление всего 0.4 Ватта, это хороший показатель. Потребляемая мощность, в режиме ожидания, такая высокая просто потому, что система работает в качестве сервера, видео продолжает обрабатываться в фоновом режиме, в режиме простоя видео тоже воспроизведения в правом верхнем углу интерфейса.

Бокс довольно таки сильно греется по сравнению с прочими устройствами которые я проверял за последнее время, температура во время тестирования Antutu 6.0 или во время игры в Riptide GP2, 56 и 55 C соответственно верхняя и нижняя часть. Это похоже не влияет на производительность системы, я играл течение 15 минут без каких либо тормозов.

Параметры видеовыхода выбранные пользователем не запоминаются системой, после первой конфигурации DVB-T2 я не смог получить доступ к меню “config”, чтобы сделать то же самое для DVB-S2. Производительность была неплохой, мне понравились дополнительные опции, такие как встроенная функция сервера SAMBA.

Воспроизведение видео с помощью MX Player

U4 Quad Hybrid идет с с предустановленно версией Kodi 15.2, я использовал его для воспроизведения 2-х часового видео (1080p / H.264) через SAMBA и все работало достаточно хорошо. Но позже я решил воспроизвести видео примеры из моего списка и Kodi оказался непригоден для этого. Тогда я открыл ES File Explorer и используя MX Player попробовал воспроизвести видео с USB жесткого диска. После завершения тестирования, я обнаружил что встроенное хранилище сильно загружено, удалив некоторые приложения я снова получил доступ к файлам, но ни одно из моих 4K видео не смогло быть воспроизведено. Ниже представлены результаты воспроизведения видео через MX Player.

Linaro медиа образцы, Elecard H.265 видео и видео VP9 с низким разрешением:

• H.264 codec / MP4 container (Big Buck Bunny) – 480p/720p/1080p – OK
• MPEG2 codec / MPG container –  480p/720p/1080p – OK
• MPEG4 codec, AVI container 480p/720p/1080p – OK
• VC1 codec (WMV) – 480p/720p/1080p – OK
• Real Media (RMVB), 720p / 5Mbps – OK (программное декодирование)
• WebM / VP8 480p/720p/1080p – OK
• H.265 codec / MPEG TS container (360p/720p/1080p) – OK
• WebM / VP9 (no audio in video) – OK (программное декодирование)

Я не смог найти опцию для автоматического переключения частоты кадров, так что вы можете получить микро заикания, если частота обновления не совпадет. Впрочем кнопка “Video Format” упрощает переключение разрешения или частоты кадров, даже если видео уже воспроизводится.

Я также проиграл другие видео с различными частотами кадров:

• ED_HD.avi (MPEG-4, 10 Mbps) – Сначала замедленное движение, после картинка замирает. Массивные аудио задержки
• big_buck_bunny_1080p_surround.avi (1080p H.264 – 12 Mbps) – OK
• h264_1080p_hp_4.1_40mbps_birds.mkv (40 Mbps) – Не ровное воспроизведение
• hddvd_demo_17.5Mbps_1080p_VC1.mkv (17.5Mbps) – Очень хорошо
• Jellyfish-120-Mbps.mkv (120 Mbps video without audio) – Не ровное воспроизведение

Я так же протестировал аудио формат используя сведение звука в MX Player (Device->Sound->HDMI Output->LPCM) или сквозное HDMI аудио (Device->Sound->HDMI Output->RAW) через ресивер Onkyo TX-NR636.

Так что если вам нужно смотреть TrueHD видео, необходимо будет отключить сквозное аудио и слушать стерео аудио, DTS будет работать только через AV-ресивер…

Время для некоторых 4K видео:

• HD.Club-4K-Chimei-inn-60mbps.mp4 – OK

• sintel-2010-4k.mkv – OK
• Beauty_3840x2160_120fps_420_8bit_HEVC_MP4.mp4 (H.265) – Замедленное воспроизведение
• Bosphorus_3840x2160_120fps_420_8bit_HEVC_MP4.mp4 (H.265) – Замедленное воспроизведение
• Jockey_3840x2160_120fps_420_8bit_HEVC_TS.ts (H.265) – Замедленное воспроизведение
• MHD_2013_2160p_ShowReel_R_9000f_24fps_RMN_QP23_10b.mkv (10-bit HEVC) – Не проигрывается
• BT.2020.20140602.ts (Rec.2020 compliant video) – Артефакты и частые отключения аудио
• big_buck_bunny_4k_H264_30fps.mp4 – OK
• big_buck_bunny_4k_H264_60fps.mp4 – Замедленное воспроизведение, потом белый экран и только звук (Hi3796M V100 процессор не поддерживает 4K @ 60 Hz).
• Fifa_WorldCup2014_Uruguay-Colombia_4K-x265.mp4 (4K, H.265, 60 fps) – Замедленное воспроизведение
• Samsung_UHD_Dubai_10-bit_HEVC_51.4Mbps.ts (10-bit HEVC / MPEG-4 AAC) – Воспроизводится с неправильными цветами

Так что, если вы планируете воспроизводить видео в формате 4K @ 30 Гц или меньше с использованием кодека H. 264, вам лучше не покупать U4 Quad Hybrid в качестве с 4K медиа-плеера, так как он работает значительно хуже чем такие же боксы на процессоре Amlogic S905.

Мои Blu-ray образцы (Sintel-Bluray.iso & amat.iso) не воспроизводились, но я думаю проблема в том что MX Player не поддерживает воспроизведение ISO файлов, видео Hi10p демонстрирует обычные артефакты, субтитры не отображаются в MX Player и только аудио играет хорошо. Два моих 1080i MPEG2 видео образца проигрываются хорошо.

Телевизор LG 42UB820T 4K UHD использовался во всех моих тестах в этом году. Он не поддерживает 3D, но я решил воспроизвести несколько 3D видео для проверки возможностей устройства по декодированию:

• bbb_sunflower_1080p_60fps_stereo_abl.mp4 (1080p Over/Under) – Воспроизводится не гладко
• bbb_sunflower_2160p_60fps_stereo_abl.mp4 (2160p Over/Under) – Черный экран
• Turbo_Film-DreamWorks_trailer_VO_3D.mp4 (1080p SBS) – MX Player выключается когда я пытаюсь воспроизводить видео
• 3D-full-MVC.mkv (Full-frame packed MVC 3D MKV) – Воспроизводится хорошо (но выглядит как обычное 2D видео)
• ISO-full3D-sample.iso (Full-frame packed MVC 3D ISO) – Программное декодирование, замедленное воспроизведение.

Видео из моей библиотеке (VOB/IFO, MKV, AVI, MP4, XViD/DViX и MKV) воспроизводится хорошо.

Приложение Antutu Video Tester 3.0 – это удобный инструмент, чтобы быстро оценить, как хорошо платформа воспроизводит видео. Я запускал приложение три раза и оно всегда зависает после 73% во время воспроизведения 1080р FLV видео, так что я не получил результатов.

Отчет приложения DRM info показывает что устройство не имеет поддержки ни Widevine, ни Playready.

Эфирное ТВ (DVB-T2) в U4 Quad Hybrid

Я уже сделал предварительную настройку в первой части статьи, теперь покажу, что вы можете ожидать от эфирного телевидения на данном боксе. При включении устройства вам будет показан последний просматриваемый канал.

Есть одно замечание относительно сканирования каналов, не смотря на то что в списке есть много стран на выбор, моей страны там нет, поэтому я выбрал соседнюю страну (Вьетнам). При просмотре эфирного телевидения переключение между каналами работает быстро.

Нажмите клавишу EPG на пульте дистанционного управления, запустится окно Program Guide показывающее список список программ за ближайшее время на 5 каналах, в верхней правой части экрана будет отображаться текущий канал.

Переключение в режим “single service” показывает список программ на одном канале, на мой взгляд более удобный вариант использования.

Вы можете выбрать программу и нажать на пульте дистанционного управления кнопку “TV Radio”, чтобы запланировать просмотр или запись в окне “Add Timer”.

You can also select the recurrence (once, daily, weekly), adjust the file name, and storage device. There’s also an option to record directly to a network drive, which can be really convenient if you use a NAS. Scheduling works well with scheduling conflicts properly handled with an error message, and you can also press the Record key on the remote control to start recording on demand.

Запись можно воспроизвести как с самого бокса, так и с компьютера (Ubuntu) с помощью VLC и Kodi 16. Записи находятся в корневом каталоге диска, с названия канала в качестве имени папки.

При просмотре открытых портов на устройстве с помощью программы nmap, я обнаружил, что порт 8888 открыт и дает доступ к вебинтерфейсу OSCam, который позволит вам более гибко управлять DVB каналами.

Итак, бокс имеет некоторые довольно мощные характеристики, но не всегда документированные в руководстве пользователя (которое в моем случае только на корейском языке), вы можете узнать больше об использовании всех особенностей посетив форумы U4 Quad Hybrid / HomeworX5000.

Производительность сети (Wi-Fi и Ethernet)

Я оцениваю производительность WiFi & Fast Ethernet передавая файл 278 Мб между сетевой папкой SAMBA и внутренней памятью несколько раз в обоих направлениях, используя ES File Explorer, результат усреднен. Скорость передачи данных через WiFi на U4 Quad Hybrid в среднем 2.2 Мб/с.

Это совсем ниже среднего, но, как обычно, ваш результат может быть иным. Я также заметил большие различия между передачей, а передача поле может принимать только выше на одну минуту, чтобы закрыть на три минуты. График в программе Conky, на моем компьютере (сервер SAMBA), показаны изменения во время передачи.

Сеть Ethernet ограничена до 100 Мбит/с, но работает очень хорошо, скорость передачи в среднем 8.1 Мб/с, это самый быстрый бокс поддерживающий только Fast Ethernet.

Я не запускал iperf, так как его не получилось установить из Google Play.

Расные тесты

 Bluetooth

Согласно спецификации, там нет встроенного Bluetooth. Однако меню все равно присутствует в настройках, так что я вставил по собственный USB Bluetooth 4.0 и смог включить его. Я смог перенести фотки с моего телефона и подключиться к умным часам Makibes F68 по Bluetooth LE.

Встроенная память

Мой USB 3.0 жесткий диск наконец-то был счастлив встретиться портом USB 3.0, после стольких портов USB 2.0. Из всех разделов, только NTFS, FAT32 и EXT-4 разделы были смонтированы, но ни exFAT, ни BTRFS не получилось смонтировать.

Все ТВ боксы Amlogic S905, доступные сейчас на рынке, имеют ошибку с поддержкой записи. U4 Quad Hybrid показал хорошие результаты тестирования в приложении A1 SD через USB 3.0 соединение, производительность действительно хорошая, около 90 Мб/с скорость чтения и 88 Мб/с EXT-4 скорость записи, 59 Мб/с NTFS скорость записи.

Одно из возможных объяснений для более низкой скорости записи в NTFS раздел может быть фрагментация, что могло бы также объяснить немного более низкую общую производительность по сравнению с BFS 4KH, еще один ТВ бокс HiSilicon (Hi3798M). Обидно, что хорошие показатели USB производительности соседствует с Ethernet 100 Мбит/с, но по крайней мере вы сможете записывать телепередачи на жесткий диск, при копировании файлов или просмотре видео из бокса.

Производительность внутренней памяти тоже неплохая, 34.88 Мб/с и 25.62 Мб/с, как показывает результат теста A1 SD.

Игры

Я пропустил мои обычные тесты с Candy Crush Saga и Beach Buggy Racing, так как они не могут быть установлены из Google Play, вместо этого я играл только в Riptide GP2 используя беспроводной геймпад Tronsmart Mars G01. Игра была играбельной, хотя и не совсем так гладко, как я ожидал, особенно учитывая, что разрешение было установлено 1280×720. Впрочем, производительность была постоянной на протяжении 15 минут игры.

Тесты U4 Quad Hybrid

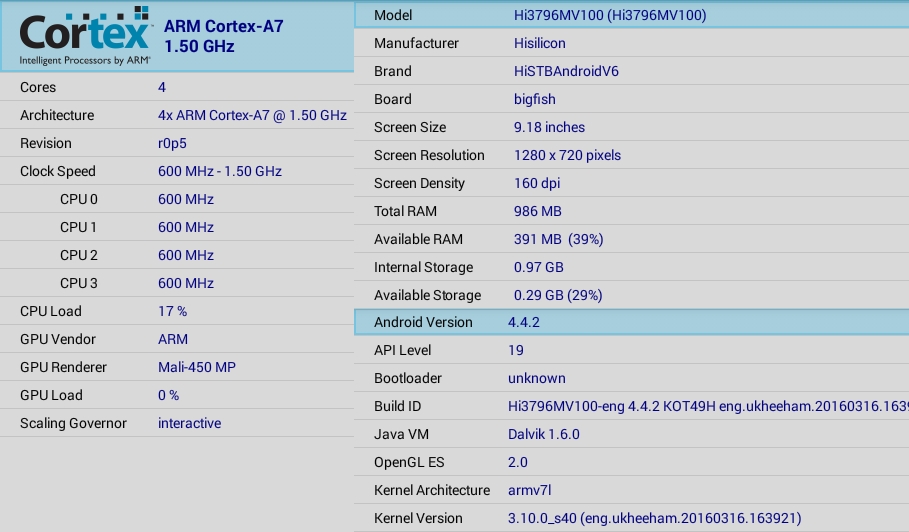

Это не удивительно, что CPU-Z не знает процессор HiSilicon Hi3796M V100, но, по крайней мере, он обнаружил четыре ядра Cortex A7, частота которых колеблется между 600 и 1500 МГц с графическим процессором ARM Mali-450MP. Модель называется Hi3798MV100, бренд HiSTBAndroidV6 и плата bigfish.

Я загрузил apk файл Antutu 6.0.4 и запустил тест, к сожалению во время теста 3D графики приложение зависло, так что мне пришлось прервать и он не входит в счет, что частично объясняет, почему устройство набрало низкий бал 14,356. Но даже с 3D-графикой, результат все равно должен быть ниже 20,000 балов, которые следовало ожидать от процессора с такими характеристиками.

Тесты Vellamo 3.0, multicore, metal и browser, были соответственно 1130, 530 и 864 балов, это примерно соответствует производительности Amlogic S805 боксов.

Сравнивая его с некоторыми другими недавними устройствами с процессорами на базе Cortex A9 и Cortex A53, мы видим, что устройство показало худшие результаты.

Поскольку тест 3D-графики Antutu не заработал, было хорошей идеей протестировать устройство в 3DMark Ice Storm Extreme, где оно получило 1,802 балов. Обратите внимание, что тест начался с предупреждения: “You may have insufficient memory” (возможно, недостаточно памяти).

итак, это снова не лучший результат, например ТВ бокс K1 Plus получил 4308 балов в том же тесте (Amlogic S905 с пятиядерным графическим процессором Mali-450).

Заключение

U4 Quad Hybrid – это достойное устройство для просмотра ТВ через спутниковую антенну, кабель или эфирную антенну, с такими функциями, как сдвиг времени, PVR, сервер потокового вещания easy-to-use и SAMBA сервер. Хотя и не такой быстрый, как более поздние устройства, быстрая внутренняя память и USB, также хорошая и высокая производительность локальной сети. Если вы будете игнорировать различные ошибки, такие как плохая работа Google Play (много несовместимых приложений), крошечный размер раздела хранения, неспособность запомнить пользовательские настройки видео выхода, проблемы с приложениями (черный экран в интерфейсе Kodi), меню “Config” недоступно, отсутствие поддержки сквозного TrueHD и т. д… Компания имеет форум поддержки, там они регулярно публикуют новые прошивки, так что надеюсь большинство ошибок будет быстро исправлено.

ПЛЮСЫ

• Прошивка стабильная и отзывчивая в использовании
• Хорошая работа приложения для просмотра эфирного ТВ с функциями PVR, сдвиг времени, сервер потокового вещания easy-to-use, веб интерфейс и т.д…
• Быстрая внутреняя память, очень быстрое внешнее хранилище (USB 3.0) с поддержкой файловых систем FAT32, NTFS и EXT-4.
• Хорошая производительность Fast Ethernet
• 1080p видео воспроизведение и 4K H.264 до 30 fps работают хорошо в MX Player
• DTS HD сквозное аудио
• Хороший, интегрированный ИК пульт дистанционного управления с функцией обучения
• Bluetooth работает (через внешний USB донгл)
• Управление питанием реализовано должным образом
• Частые обновления прошивки (OTA должна уже работать) и форум поддержки.

МИНУСЫ

• Google Play store работает плохо (много несовместимых приложений)
• Ошибка в пользовательском интерфейсе препятствующая доступу к меню “Config” после сканирование DVB.
• DTS сведение и сквозное Dolby TrueHD аудио не работают
• Маленький раздел внутренней памяти (0.97 Гб)
• Проблема с пользовательским интерфейсом Kodi 15.2, виден только черный экран (может быть связано с небольшим разделом)
• Ни один из моих 4K H.265 видео образцов не воспроизводятся нормально с использованием MX Player (даже @ 30 fps)
• Производительнасть Wi-Fi зависит от многого и чаще всего она низкая
• Не достаточная поддержка DRM
• Производительность CPU/GPU небольшая

Shenzhen Vivant Technology прислали устройство для обзора, дистрибьюторы и оптовики могут связаться с ними для приобретения. U4 Quad Hybrid также продается через Aliexpress за $119.99 доставка DHL или за $106.69 с доставкой почтой Китая. Есть также DVB-S2 + ATSC версия за ту же цену.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
