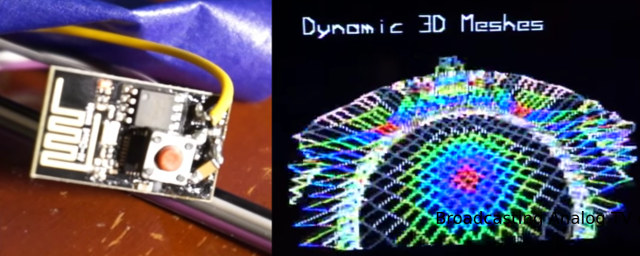

Вы можете многое сделать с модулем WiFi ESP8266, но CNLohr предложил довольно неожиданное применение, он использовал разъем GPIO3/RX для транслирования NTSC сигналов сначала на черно-белый, а теперь и на цветной экран.
На аппаратной стороне, он отключил WiFi-антенну и подключил проволочную антенну, через GPIO3 / RX. Затем он установил I2S работающий на 80 Мбит, и загрузил данные с использованием DMA буфера, чтобы он мог достичь частоты в 61,25 МГц, необходимых для яркости NTSC и передачи цветовых данных, свыше 3.579MHz . После того, как демонстрация заработает, вы можете менять данные используя аккуратный веб интерфейс. Все это объясняется на GitHub хранилище channel3’s, а так же, в 15-минутном видео, где показываются возможности и ограничения, и объясняется, как вы можете поэкспериментировать с различными параметрами.
Благодарим сайт cnx-software.com за предоставленную информацию
Оригинал статьи тут
