Ранее уже сообщалось, что Atmel начала отгрузку своей SAM V71 Xplained Board на базе новейшего Cortex M7, однако Atmel не единственная компания, представившая набор разработчика на Cortex M7 — ST Micro также выпустила набор STM32F7 Cortex M7 с разъемами Arduino и ЖК-дисплеем 4,3″ в конце июня.
Набор разработчика «Discovery Kit with STM32F746NG MCU» (STM32F746G-DISCO) имеет следующие характеристики:
- Микроконтроллер – STMicro STM32F746NGH6 Cortex M7 с 1 МБ Flash, 340 КБ ОЗУ в корпусе BGA216
- Память – 128-Мбит (16 МБ) SDRAM (доступно 64 Мбит)
- Накопитель – 16 МБ Flash-памяти Quad-SPI и слот для micro SD
- Дисплей – 4,3″ цветной LCD-TFT с разрешением 480×272 и емкостным сенсорным экраном
- Камера – разъем для камеры
- Связь – разъем Ethernet, соответствующий стандарту IEEE-802.3-2002
- USB
- USB OTG HS с разъемами Micro-AB, USB OTG FS с разъемами Micro-AB
- Функции USB: виртуальный COM-порт, хранилище данных, отладочный порт
- Аудио – аудиокодек SAI, разъемы линейного входа и выхода, выходы для стереоколонок, 2 микрофона ST MEMS и входной разъем S/PDIF RCA
- Отладка – встроенный ST-LINK/V2-1 с поддержкой повторного перечисления по USB
- Прочее – 2 кнопки (пользовательская и сброс)

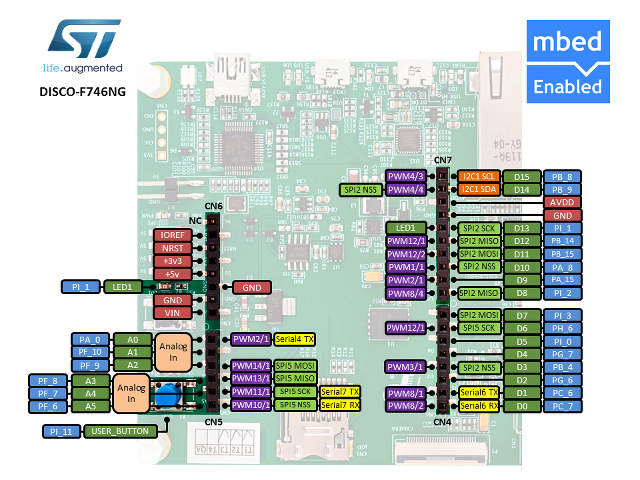

- Разъемы расширения:
- Arduino Uno V3 connectors
- Разъем для дочерней платы RF-EEPROM
- Питание
- ST LINK/V2-1
- 5 В через разъем USB FS или USB HS
- VIN от разъема Arduino
- Внешнее питание 5 В от разъема
- Выход для внешних устройств: 3,3 В или 5 В
- Габариты – не указаны
Плата поддерживает различные инструментальные цепочки разработки, включая IAR EWARM (IAR Embedded Workbench), Keil MDK-ARM, IDE на базе GCC (бесплатные AC6: SW4STM32, Atollic TrueSTUDIO,…) и ARM mbed online . Компания также выпустила STM32CubeF7 встроенное ПО для серии STM32F7 , содержащее драйверы нижнего уровня, USB, TCP/IP, файловую систему, RTOS, графику и другое. Для работы с платой требуется компьютер под управлением Windows XP, 7 или 8, поскольку драйверы ST-LINK/V2-1 доступны только для Windows.
Один разработчик получил плату и написал программу на C, демонстрирующую ее графические возможности.
Дополнительные сведения, включая руководство пользователя и файлы аппаратного дизайна, а также возможность покупки доступны на странице продукта STM32F746G-DISCO .
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
