Несколько дней назад в публикации, перечисляющей различные стандарты system-on-module (SoM) , упоминалось, что стандарт COM Express ориентирован на SoM на базе процессоров x86, а SMARC является эквивалентным решением для ARM. По-прежнему считается, что это актуально, поскольку COM Express определяет механические размеры, обычно превышающие таковые у стандартов SoM для энергоэффективных процессоров, некоторые шины в ARM и x86 различаются (например, LPC и PCI отсутствуют в ARM SoC), а стандарт поддерживает сигналы высокой мощности, не требуемые для процессоров ARM или MIPS. Тем не менее, были представлены два модуля COM Express на базе ARM, что может быть целесообразно при использовании ARM-модулей с существующими базовыми платами, совместимыми с COM Express. Приведенные ниже модули COM Express оснащены SoC Freescale i.MX6 и Marvell Armada XP соответственно и разработаны компаниями MEN Mikro Electronik и Pactron.
MEN Mikro Electronik Модуль COM Express CC10C

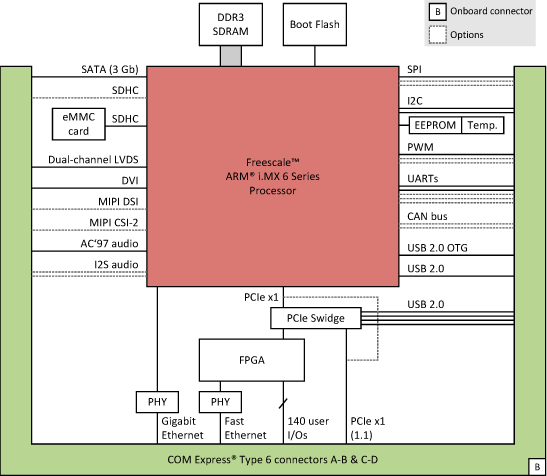

Данный модуль включает не только процессор Freescale i.MX6 ARM Cortex A9, но и ПЛИС Altera Cyclone IV. Характеристики CC101C:
- SoC – Четырехъядерный процессор Freescale i.MX6Q @ 1.0 ГГц с GPU Vivante GC2000 3D. Опции: i.MX6 Solo, Dual или Duallite.
- ПЛИС – Altera Cyclone IV EP4CGX30 с 29 440 логическими элементами, 1 105 920 бит памяти.
- Системная память – 2 ГБ DDR3 до 533 МГц. Опции: 1 или 4 ГБ
- Накопители – Модуль eMMC 4 ГБ (опционально до 64 ГБ), загрузочная флеш-память 4 МБ (опции: 8 и 16 МБ), SATA 2 через разъем COM Express.
- Дисплей – 1x LVDS dual-channel, 1x DVI
- USB – 1x USB 2.0 OTG host/client, 1x USB 2.0 host, 4x дополнительных USB 2.0 host через PCIe Swidge-контроллеры.
- Сетевые интерфейсы – 1x 10/100/1000Base-T Ethernet (CPU) + 1x 10/100Base-T Ethernet (ПЛИС)
- Расширение – 1x PCI Express
- Аудио – 1x интерфейс AC’97
- Ввод/вывод
- 2x UART (RS232 или RS485) под управлением SoC Freescale, 4x UART (RS232, RS485 или RS422) под управлением ПЛИС
- 2x CAN Bus (ПЛИС)
- 64x GPIO под управлением встроенной ПЛИС, 4x GPI и 4x GPO под управлением процессора i.MX6
- 1x PWM
- 3x I2C, 1x SPI
- 11x линий ввода/вывода для сигналов управления COM Express
- Конфигурация линий ввода/вывода для SoC Freescale или ПЛИС Altera зависит от опций.
- Прочее – RTC, сторожевой таймер, измерение температуры
- Питание – +12 В (диапазон 9–16 В)
- Габариты
- 105 мм x 105 мм x 18 мм (соответствует формату VITA 59 RCE Compact)
- Опционально: 95 мм x 95 мм, без радиаторов кондукционного охлаждения, без крышки и рамы. Для использования без базовой платы.
- Стандарт – Rugged COM Express / VITA 59 RCE
- Диапазон температур – Эксплуатация и хранение: -40..+85°C
- Относительная влажность – макс. 95% без конденсации
Модуль поддерживает U-boot, ОС Linux и VxWorks в настоящее время портируются на платформу. Также реализована поддержка CANopen через систему драйверов MEN (MDIS для Linux и VxWorks).
Стоимость модуля CC10C (предположительно с базовой конфигурацией) составляет $598, срок поставки – 6–8 недель после получения заказа (ARO). Детальные технические характеристики доступны на странице MEN Mikro Electronik CC10C .
Модуль COM Express Pactron Sherwood и комплект разработчика

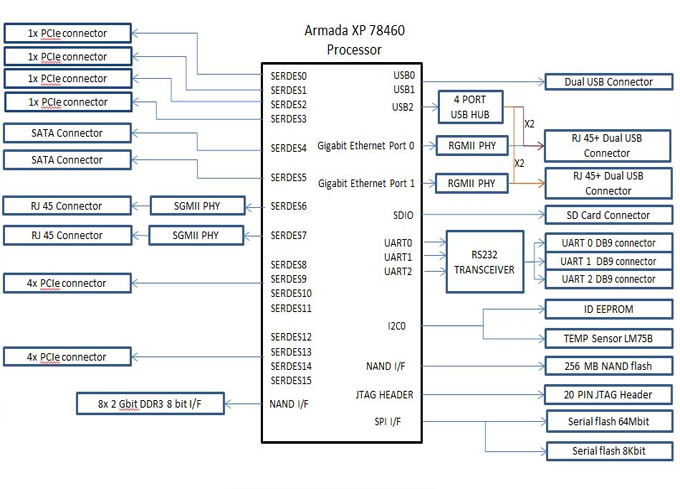

Модуль Sherwood COM Express оснащен SoC Marvell Armada XP ARMv7 для промышленных применений: одноплатные компьютеры, прокси-серверы, системы безопасности, POS-терминалы, промышленные контроллеры, точки доступа, маршрутизаторы, VPN и системы хранения. Компания предоставляет полный комплект разработчика для этого ARM-модуля COM Express со следующими ключевыми характеристиками:
- SoC – Четырехъядерный процессор Marvell Armada XP MV78460 ARMv7 @ до 1.6 ГГц с кэшем L2 2 МБ.
- Системная память – 2 ГБ DDR3 @ 667 МГц
- Накопители – 512 МБ NAND flash, 2x интерфейса SATA, 4-битный интерфейс SD Card.
- Сетевые интерфейсы
- 2x 1000Base-X через разъем RJ45 на базе PHY Marvell 88E1512
- 2x 10/100/1000Base-T через разъем RJ45 на базе PHY Marvell 88E1510
- USB – 6x портов USB 2.0: два нативных, четыре через встроенный хаб.
- Расширение
- 4x интерфейса PCIe x1 Mini-PCIe
- 2x интерфейса PCIe x4
- Последовательные интерфейсы – 3x RS-232 через DB9
- Опции – HDD/SSD, 802.11n Wi-Fi, BlueTooth, 3G/4G, USB 3.0.

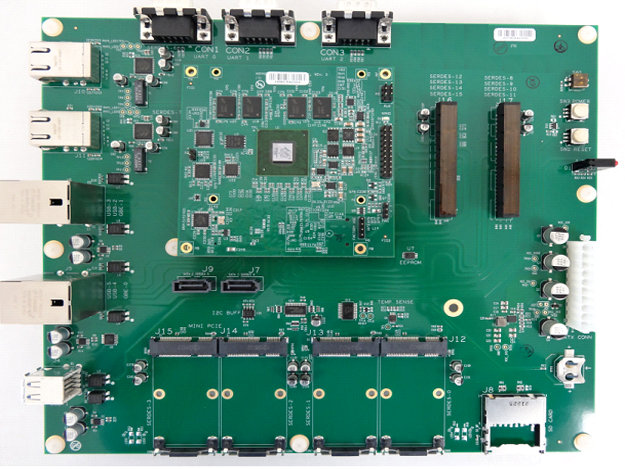

Pactron поддерживает ядро Linux 3.2.40 для своего модуля. Помимо оборудования (COM и базовая плата), комплект разработчика включает руководство по запуску и спецификации функционала. Детальная техническая информация ограничена, но запросить её можно на странице продукта Pactron Sherwood .
