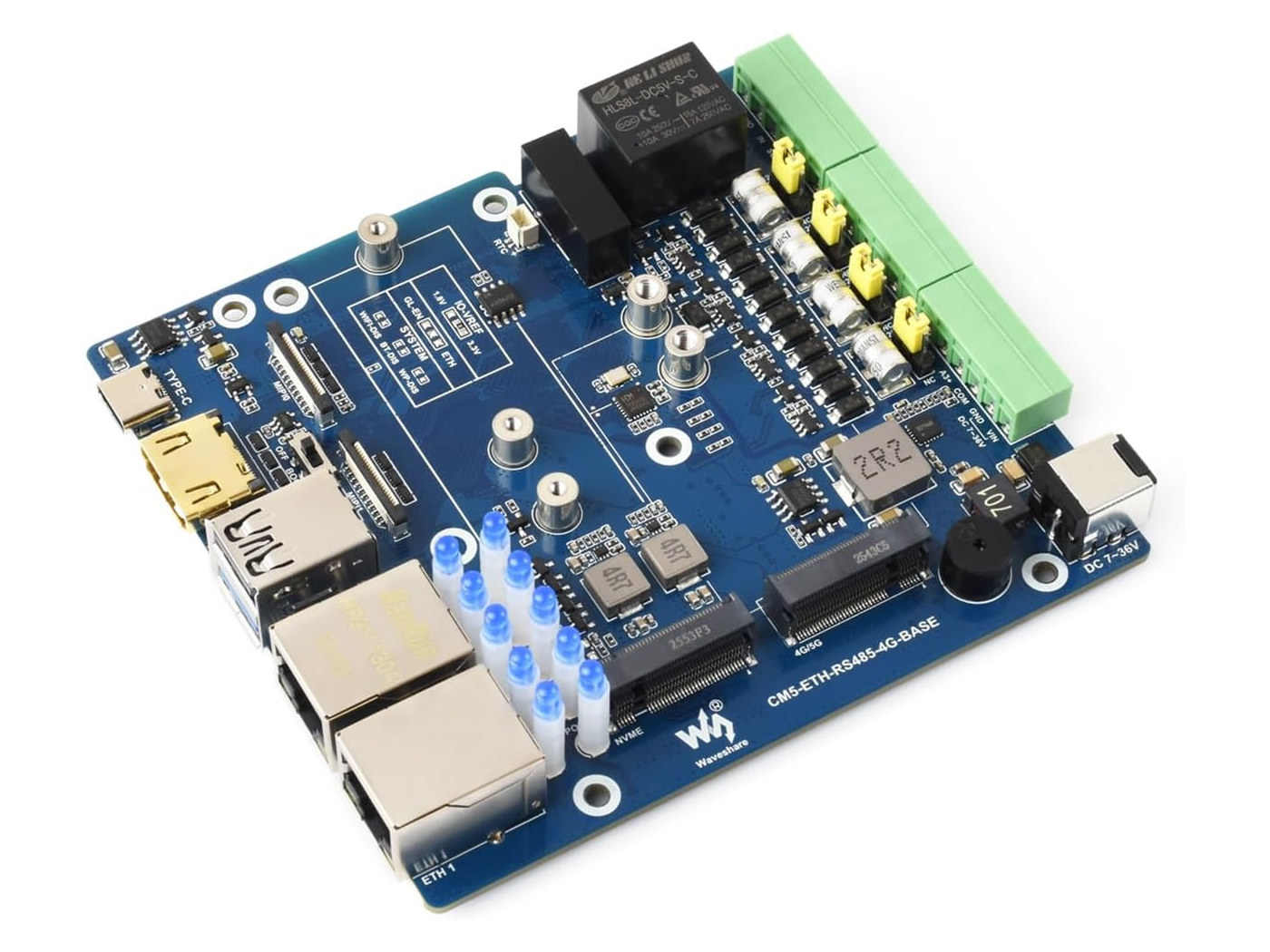

Waveshare Плата-носитель Raspberry Pi CM5 CM5-ETH-RS485-4G-BASE предлагает множество функций, таких как разъемы RJ45 для Gigabit и 2.5GbE Ethernet, опциональное подключение 4G LTE/5G, клеммные колодки для RS485, реле и цифровых выходов, и многое другое.
Плата также оснащена HDMI выходом с поддержкой 4K, сокетом M.2 Key-M для NVMe SSD или AI-акселератора, двумя коннекторами MIPI DSI/CSI, десятью светодиодными индикаторами состояния и пользовательскими индикаторами, а также широким диапазоном входного питания 7-36В постоянного тока.
Waveshare CM5-ETH-RS485-4G-BASE характеристики:
- Поддерживаемые системные модули – Все варианты Raspberry Pi Compute Module 5 с объемом оперативной памяти до 16 ГБ, флеш-памятью eMMC до 64 ГБ, беспроводными модулями
- Хранилище
- Опциональный NVMe SSD через сокет M.2 Key-M
- Слот для карты MicroSD только для Compute Module 5 Lite
- Видеовыход
- Порт HDMI 2.0 с разрешением до 4K
- 2 коннектора MIPI DSI (мультиплексированы с MIPI CSI)
- Интерфейс камеры – 2 коннектора MIPI CSI (мультиплексированы с MIPI DSI)
- Сетевые интерфейсы
- Порт Gigabit Ethernet RJ45
- Порт 2.5GbE RJ45
- Опционально WiFi 5 и Bluetooth 5.2 на модуле Raspberry Pi CM5
- Опционально 4G LTE/5G через модуль M.2 B-Key и слот для Nano-SIM карты; рекомендуются SIM7600G-H-M2, SIM8260G-M2 или SIM8262E-M2
- Два отверстия для антенн на металлическом корпусе
- USB
- 1 порт USB 3.2 Gen1 Type-A
- 1 порт USB 2.0 Type-C для питания и прошивки
- 1 порт USB 2.0 Type-A
- Промышленные вводы/выводы
- Последовательный интерфейс – 4 линии RS485 через клеммную колодку
- 1 цифровой вход в диапазоне 5В ~ 36В
- 1 реле – Номинальный ток контактов: ≤ 10A 250V AC или ≤ 10A 30V DC
- Расширение
- Сокет M.2 M-Key (PCIe Gen2/3 x1) для NVMe SSD формата 2230/2242/2280 или AI-модуля
- Сокет M.2 B-Key + слот для Nano-SIM карты для сотового модуля 4G LTE/5G
- Прочее
- 10 синих светодиодов (2 пользовательских, 8 индикаторов состояния для RS485, сети, реле и т.д.)
- 4-пиновый разъем для 5В PWM вентилятора
- Зуммер
- 2-пиновый коннектор для батарейки RTC
- Встроенный чип шифрования
- Вход питания
- Широкий диапазон напряжений 7В ~ 36В через винтовую клемму и разъем
- Порт Type-C 5В 5А
- Габариты
- Плата – 108 x 100 мм
- Металлический корпус – 132.50 x 112.20 x 34.50 мм
У Waveshare есть (плохая) привычка выпускать оборудование до того, как будет готово описание. CM5-ETH-RS485-4G-BASE не исключение: текущая страница документации ведет на пустую/несуществующую страницу. Можно с уверенностью предположить, что плата-носитель предназначена для работы под управлением Raspberry Pi OS, и для справки можно обратиться к документации для более ранних плат-носителей Waveshare для Raspberry Pi CM5, например, CM5-DUAL-ETH-BOX-B .
Компания также разработала бесшумный металлический корпус для платы-носителя CM5-ETH-RS485-4G-BASE, комбинация которых получила название «CM5-ETH-RS485-4G-BOX». Он предоставляет доступ ко всем портам и разъемам платы, включая отверстие для плоских кабелей MIPI дисплея и/или камеры, а также может быть установлен на DIN-рейку.
CM5-ETH-RS485-4G-BASE и CM5-ETH-RS485-4G-BOX можно приобрести за $59.39/$87.29 на AliExpress , плюс доставка и возможные налоги. Модель BASE также доступна на Amazon за $68.15 , версия BOX за $93.11 , а оба варианта – в магазине Waveshare за $55.99/$72.99 .
