Разработанный компанией Granz Scientific LLC, SN1 Solar Node представляет собой IoT-узел/плату разработки на базе ESP32-C3, созданный специально для автономных IoT-проектов. Платы разработки, такие как Seeed Studio Wio Tracker , или промышленные контроллеры, например DFRobot LoRaWAN Control Terminal , позволяют самостоятельно управлять питанием от батареи и защитой от непогоды, в то время как с другой стороны есть продукты вроде SenseCAP Solar Node P1 , которые поставляются со всем интегрированным, но не позволяют добавлять собственное аппаратное обеспечение.

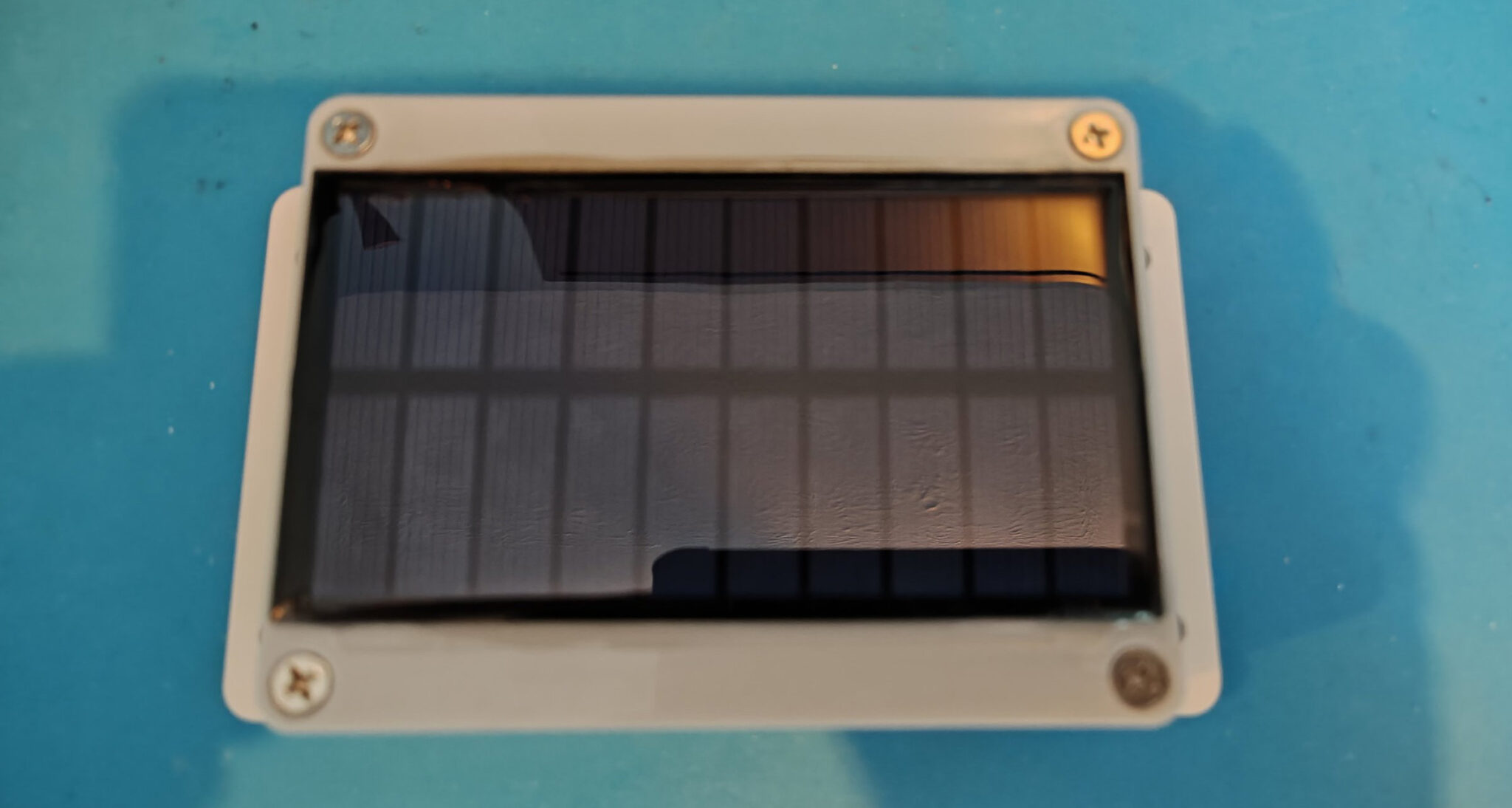

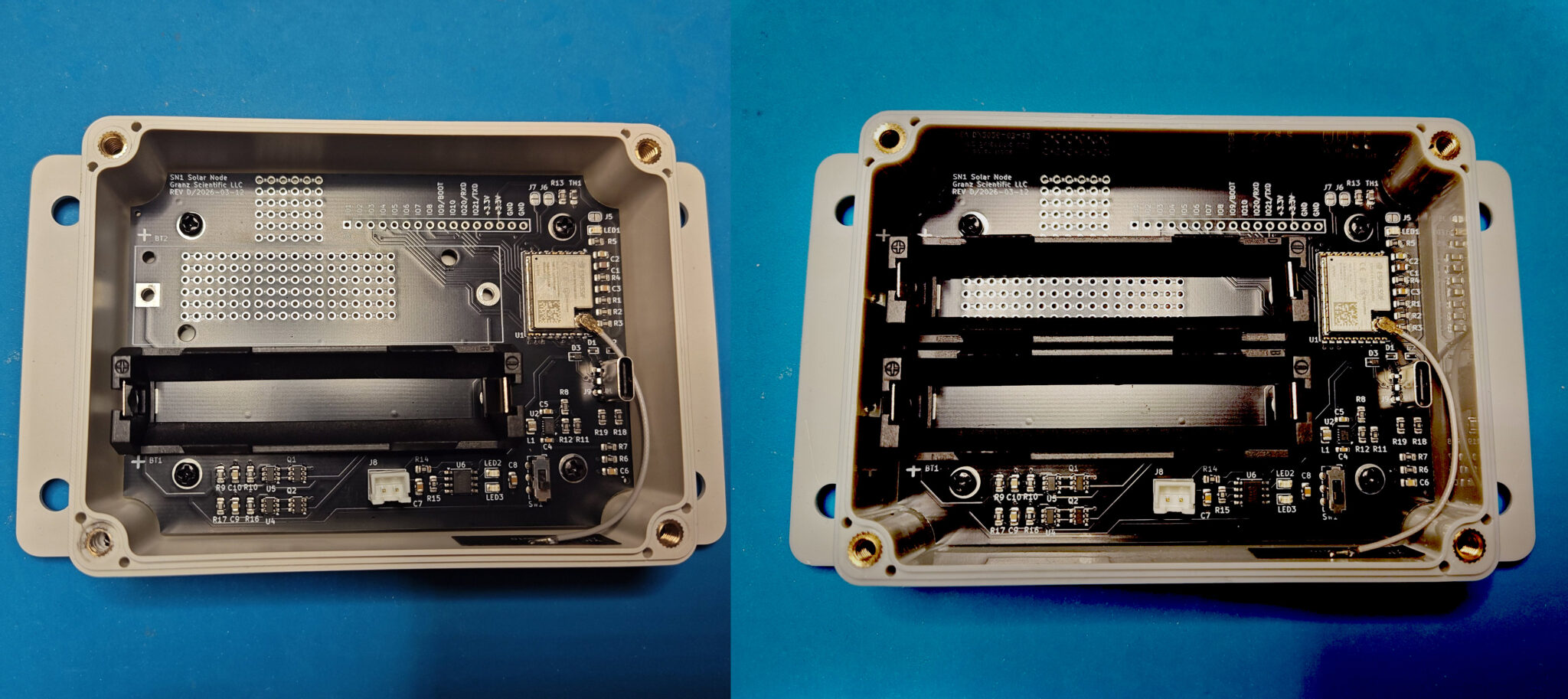

Именно здесь SN1 Solar Node отличается; он оснащен корпусом класса защиты IP67 со встроенной солнечной панелью на крышке, поддержкой аккумулятора 18650 и областями для прототипирования на монтажной плате для собственных схем. Он также включает интеллектуальный переключатель питания, который позволяет аккумулятору продолжать заряжаться от солнечной панели даже при выключенной плате. Кроме того, плата обеспечивает мониторинг напряжения аккумулятора, выводит большинство линий GPIO для удобного доступа и содержит опциональные перемычки для встроенного светодиода и датчика температуры. Плата поддерживает конфигурацию с одним или двумя аккумуляторами 18650 (за счет места для прототипирования) и может питаться или заряжаться от солнца или через USB-C, что делает ее подходящей для удаленных IoT-развертываний, таких как мониторинг окружающей среды, умное сельское хозяйство и распределенные сенсорные сети.
Характеристики SN1 Solar Node:
- Базовый модуль – ESP32-C3 -WROOM-02U
- SoC – однокристальная система ESP32-C3 на процессоре RISC-V с частотой 160 МГц, с WiFi 4 на 2.4 ГГц и Bluetooth 5.0 LE
- Память – 4 МБ QSPI-флеш (типовое значение)
- Разъем U.FL для внешней антенны
- USB – порт USB-C для программирования, питания и зарядки
- Расширение
- 16-пиновый GPIO-разъем с UART, I2C, питанием и линиями ввода-вывода
- Выделенная область для прототипирования на монтажной плате для интеграции пользовательских сенсоров
- Перемычки (J5, J6, J7) для подключения встроенного термистора (TH1) и индикаторного светодиода (LED1)
- Прочее
- Переключатель питания SPDT
- Встроенный светодиод
- Встроенный термистор (TH1)
- Индикаторные светодиоды «CHRG» и «DONE» (LED2, LED3)
- Делитель напряжения для измерения напряжения аккумулятора
- Питание
- 5 В от порта USB-C
- Держатели для 1 или 2 литий-ионных аккумуляторов 18650
- Солнечная панель, установленная на крышке корпуса
- Понижающе-повышающий преобразователь Texas Instruments TPS63802 (U2), подающий +3.3 В
- Микросхема контроллера заряда от солнца/аккумулятора Consonance CN3163-ESOP8 (U6)
- Схема защиты аккумулятора на двух микросхемах DW01A (U4, U5) в паре с двойным N-канальным MOSFET FS8205A
- Габариты – уточняются
- Корпус – водостойкий корпус со степенью защиты IP67

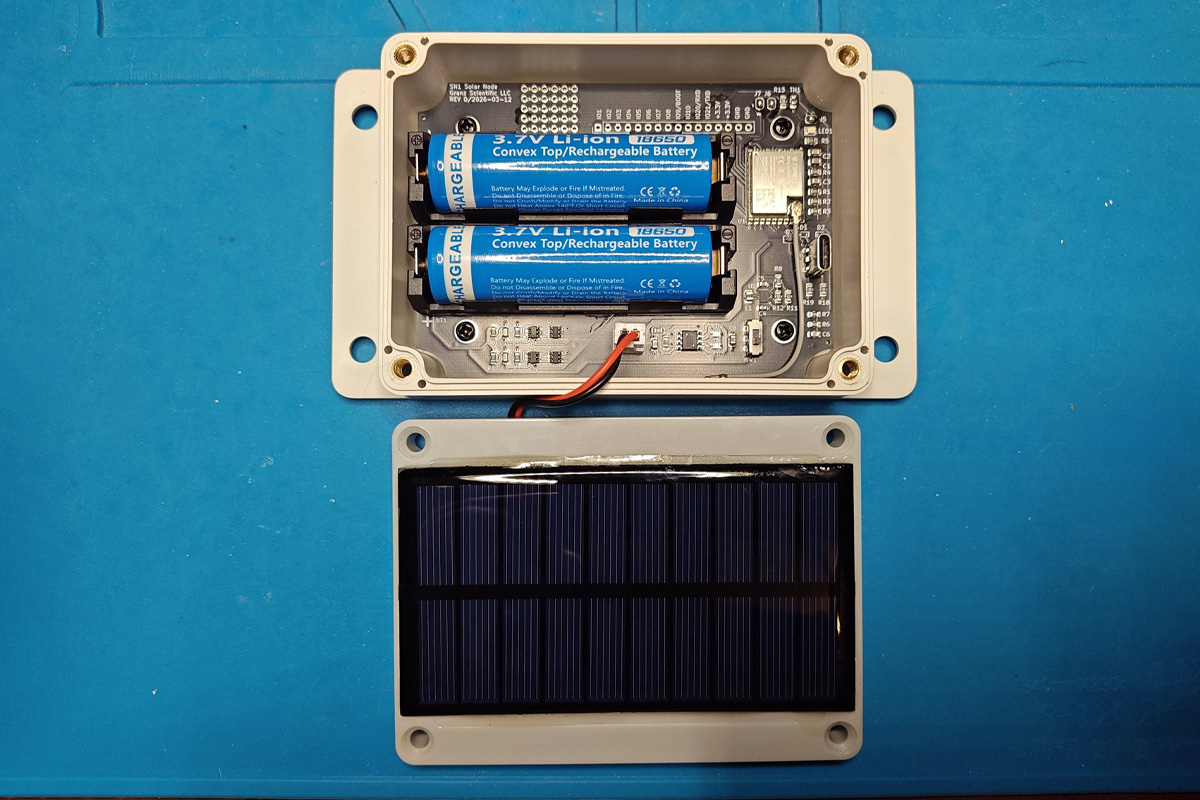

SN1 Solar Node поставляется с предустановленной прошивкой ESPHome, готовые файлы конфигурации YAML для интеграции с Home Assistant доступны на GitHub . Поскольку плата основана на ESP32-C3, она также поддерживает стандартный фреймворк Espressif ESP-IDF и Arduino Core, реализует энергоэффективные режимы и взаимодействует с сенсорами и периферией через широко распространенные программные экосистемы.
SN1 Solar Node в настоящее время доступен на Tindie за $49.99 в конфигурации с держателем для одного или двух аккумуляторов 18650. Разработчик отмечает, что аккумуляторы в комплект не входят, и поддерживаются только ячейки 18650 с выступающим положительным контактом (button-top), так как элементы с плоским контактом (flat-top) не будут работать с предоставленными держателями.
