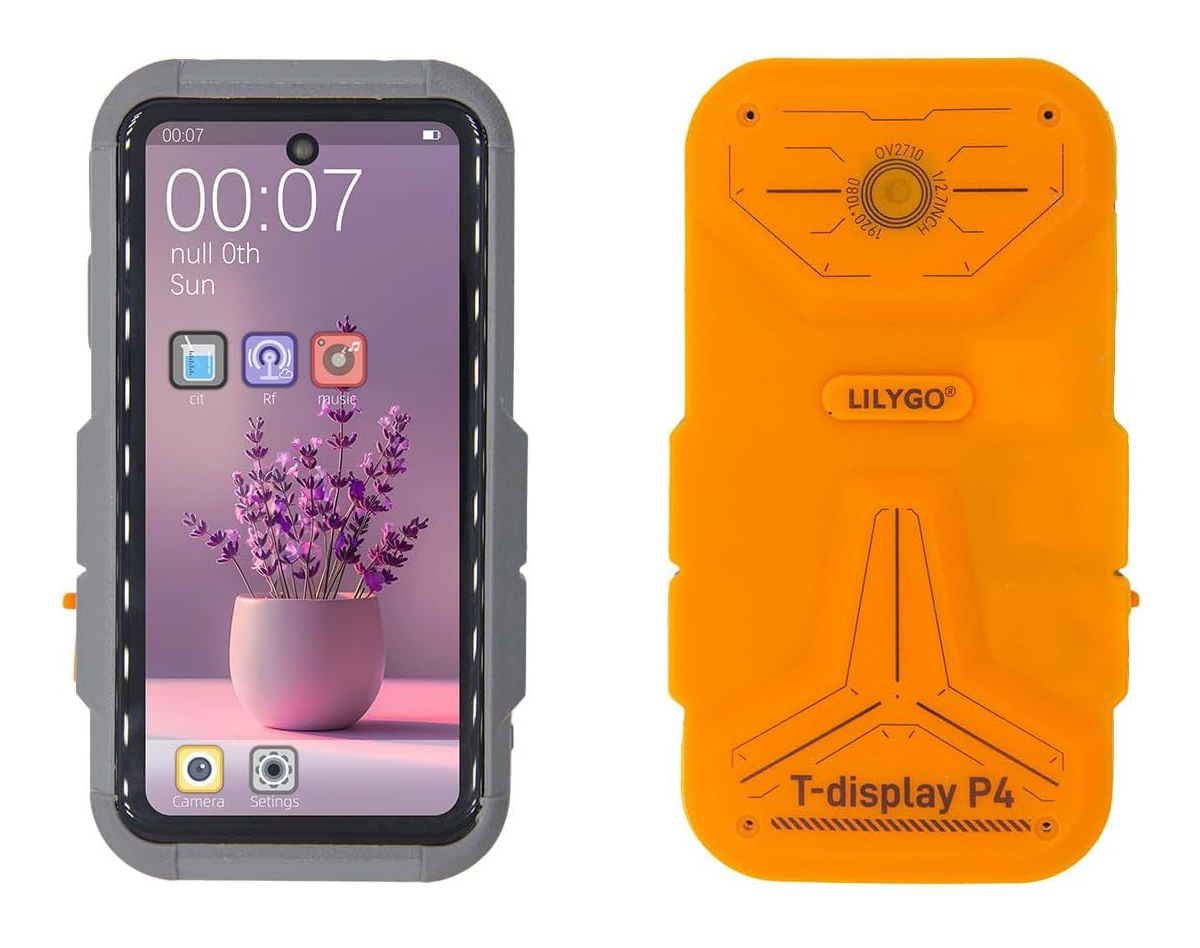

T-Display-P4 — devkit в форм-факторе смартфона с MCU ESP32-P4, беспроводным SoC ESP32-C6 и LoRa-трансивером SX1262/LR2021

T-Display-P4 предлагается либо с 4.05-дюймовым IPS-дисплеем и фронтальной 2МП камерой, либо с 4.1-дюймовым AMOLED-дисплеем и 2МП тыловой камерой. Devkit оснащен 32 МБ PSRAM и 16 МБ NOR flash для ESP32-P4, слотом для карт microSD, встроенными микрофоном и динамиком, разъемом 3.5 мм для наушников, несколькими USB-портами, 9-осевым датчиком движения, а также портом GPIO и двумя коннекторами Qwiic для расширения.

Характеристики T-Display-P4:

• MCU – ESP32-P4
  • ЦП
    • Двухъядерный микроконтроллер RISC-V с частотой 360 МГц, с расширением инструкций для ИИ и FPU одинарной точности
    • Одноядерный энергоэффективный MCU RISC-V (LP) с частотой до 40 МГц
  • ГП – 2D акселератор обработки пикселей (PPA)
  • ВП – Поддержка кодеков H.264 и JPEG
  • Память – 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM, 32 МБ PSRAM
  • Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
• Хранилище
  • 16 МБ flash
  • Слот для карт microSD
• Дисплей (один из двух)
  • 4.05-дюймовый TFT-дисплей с разрешением 1168×540, емкостный мультитач на 10 касаний
  • 4.1-дюймовый AMOLED с разрешением 1232 x 568, емкостный мультитач на 10 касаний
• Камера (одна из двух)
  • Версия с TFT – Фронтальная 2МП камера (сенсор OV2710, до 1080p30, 720p60)
  • Версия с AMOLED – Тыловая 2МП камера (сенсор OV2710, до 1080p30, 720p60)
• Аудио
  • Разъем для наушников 3.5 мм
  • I2S динамик и микрофон
  • Аудиокодек ES8311
  • Усилитель NS4150B
• Беспроводная связь
  • Wi-Fi 6 (802.11ax) 2.4 ГГц и Bluetooth 5.x (LE) посредством модуля ESP32-C6-MINI-1U с 4 МБ flash (не PSRAM, как на иллюстрации ниже)
  • Порт Ethernet RJ45
  • LoRaWAN через трансивер SX1262 или LR2102 (примечание: последний указан в характеристиках, но на момент заказа недоступен)
  • L76K GPS-модуль
  • 2x коннектора micro-miniature coaxial антенны для LoRa (Sub-GHz/2.4 ГГц)
• USB
  • Высокоскоростной порт USB Type-A
  • Высокоскоростной порт USB Type-C
  • «Базовый» порт USB Type-C
• Датчик – 9-осевой датчик движения (lCM20948)
• Расширение
  • 16-контактный разъем расширения с 8x GPIO, SPI, 5V, 3.3V, GND
  • 2x коннектора Qwiic I2C
• Прочее
  • Переключатель аккумулятора
  • Кнопки Boot и Reset для ESP32-P4
  • Кнопки Boot и Reset для ESP32-C6
  • Часы реального времени PCF8563
  • Линейный мотор по оси X AW86224AFCR (для вибрации/тактильной отдачи)
  • RF-переключатель для LoRa Sub-GHz/2.4GHz (только для LR2102)
  • Поддержка внешней клавиатуры (T-Display-P4-Keyboard; в разработке, пока не продается)
  • Расширитель GPIO на 16 бит XL9535
  • Резьба M.2 для крепления
• Питание
  • 5В, 500 мА через порт USB-C
  • OC контроллер заряда Legend-Si LGS4056H
  • I2C монитор батареи TI BQ27220
• Габариты – 109 x 63 x 22 мм
• Вес – уточняется

LILYGO предоставляет поддержку для фреймворка ESP-IDF с использованием VS Code, включая различные прошивки (LVGL UI, голосовой помощник xiaozhi, iperf и др.) и примеры кода для всех ключевых функций devkit. Все это можно найти на GitHub вместе со схемами в формате PDF и несколькими инструментами. Вики содержит информацию, аналогичную той, что на GitHub, но может включать несколько дополнительных ресурсов.

Поскольку T-Display-P4 был впервые выпущен несколько месяцев назад в ограниченном количестве в магазине LILYGO, по крайней мере одна сторонняя прошивка была портирована на этот devkit: MeshCore (примечание: базовые функции бесплатны, но дополнительные требуют единоразовой лицензии за 8 GBP ). Также встречалась информация о порте «Meshtastic», но это была попытка на уровне энтузиазма… Поддержка целевых платформ на ESP32-P4 будет включена через PR9112 и станет одним из шагов, необходимых для полной поддержки T-Display-P4.

T-Display-P4 продается на AliExpress примерно за 111$ (TFT) или 136$ (AMOLED) с LoRa-трансивером SX1262 830-945MHz. Версию с TFT также можно найти на Amazon за 104$ , а в магазине LILYGO обе модели в настоящее время указаны как «недоступные». Устройство поставляется с Т-образной LoRa-антенной, но информации об аккумуляторе нет, вероятно, он не входит в комплект.
