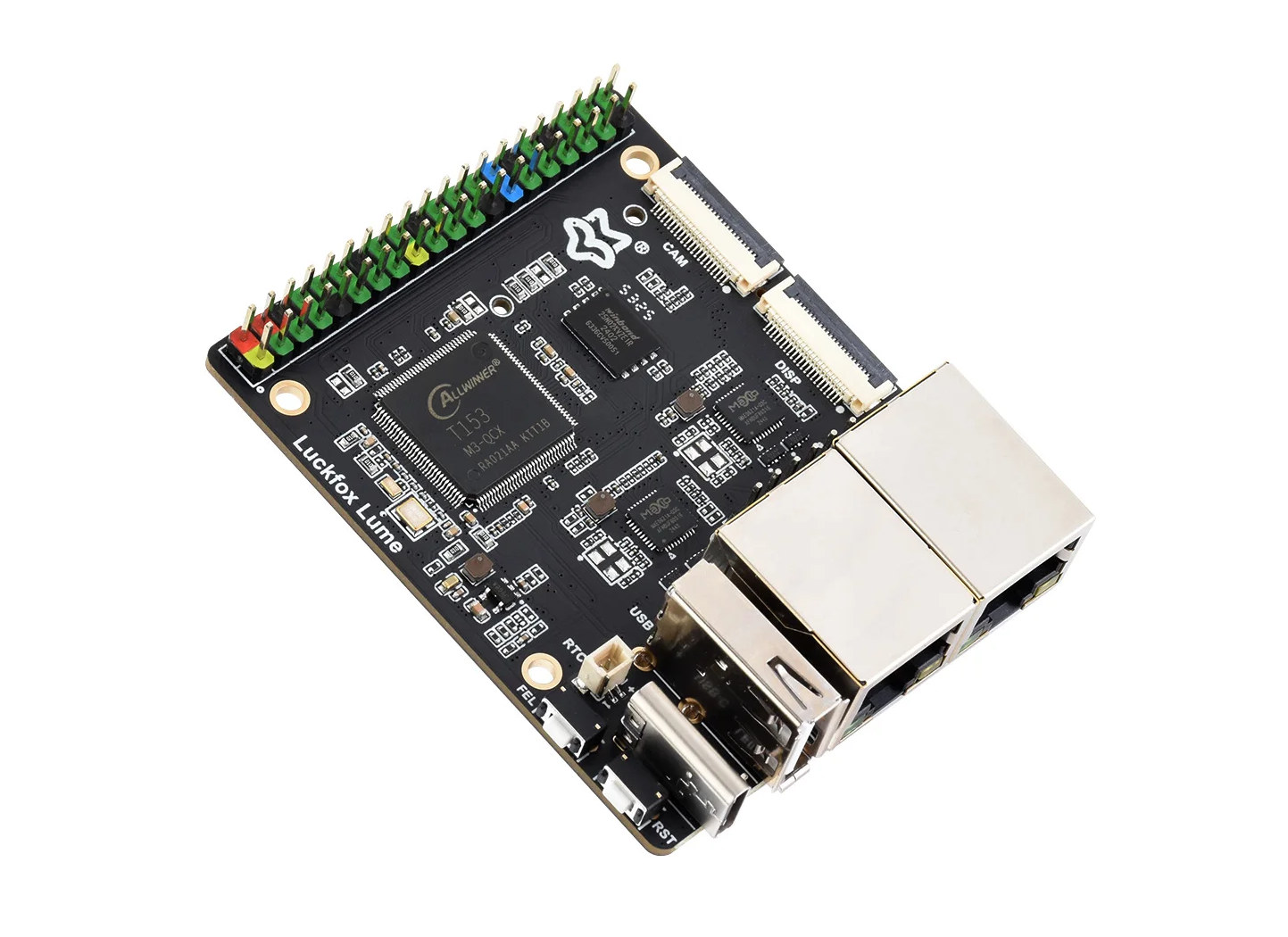

Luckfox Lume — это компактная промышленная одноплатный компьютер, построенная на базе SoC Allwinner T153 с четырёхъядерным процессором Cortex-A7 и энергоэффективным ядром RISC-V, оснащённая 128 МБ памяти DDR3, 256 МБ SPI NAND флеш-памяти и двумя портами Gigabit Ethernet.
Плата также оснащена слотом для microSD карт, портом USB 2.0 Type-A, портом USB Type-C, разъёмами MIPI DSI и CSI, а также 40-пиновым GPIO-разъёмом, подходящим для широкого спектра HMI-приложений. По умолчанию плата питается через USB-C, но также доступна модель с поддержкой PoE.
Технические характеристики Luckfox Lume:
- Система на кристалле – Allwinner T153 M3-QCX
- Центральный процессор
- 4 ядра Arm Cortex-A7 с частотой до 1.6 ГГц
- Ядро RISC-V XuanTie E907 с частотой до 600 МГц
- Графический процессор – только 2D GPU
- Отсутствует VPU, отсутствует NPU
- Системная память – 128 МБ встроенной DDR3 (уточняется)
- Центральный процессор
- Хранилище
- 256 МБ SPI NAND флеш-памяти (Winbond 25N02KVZEIR)
- Слот для карты MicroSD
- Дисплейный интерфейс – 4-канальный MIPI DSI
- Интерфейс камеры – 2-канальный MIPI CSI
- Сетевые интерфейсы – 2 порта Gigabit Ethernet RJ45 через трансиверы Maxio MAE0621A-Q3C, один с опциональной поддержкой PoE
- USB
- Порт USB 2.0 Type-C
Порт USB 2.0 Type-A
- Порт USB 2.0 Type-C
- Расширение – 40-контактный GPIO заголовок с поддержкой до 6 UART, 2 I2C, 1 SPI, 4 АЦП, выводами 5В, 3.3В и землёй
- Разное
- Кнопки Reset и FEL
- Двухцветный светодиод состояния
- Двухконтактный разъем для батарейки RTC
- Вход питания
- 5 В через порт USB-C
- Опциональная поддержка PoE
- Габариты – 68 x 55 мм
Есть некоторая документация для начала работы с образом Linux на buildroot, но вики в настоящее время доступна только на китайском языке. Инструкции также полагаются исключительно на инструменты для Windows, такие как Phoenix Suite от Allwinner.
Опциональная поддержка PoE реализована через модуль Waveshare PoE Module (B), подробностей о котором найти не удалось, но он должен обеспечивать достаточную мощность для платы и периферии, такой как сенсорный дисплей и модуль камеры.
Сначала вызвало некоторое недоумение указание на 128 МБ оперативной памяти DDR3, так как найти соответствующий чип на плате Luckfox Lume не удалось, а системный модуль Forlinx FET153-S явно содержит и чипы памяти, и чипы хранения данных вместе с однокристальной системой Allwinner T153. Предположительно, Allwinner T153 M3-QSX представляет собой систему в корпусе (SiP) со встроенной 128 МБ памятью DDR3, тогда как Allwinner T153 MX-BCX, используемый в системном модуле Forlinx, полагается на внешнюю память для достижения больших объемов.
Плату Luckfox Lume можно приобрести за $24.99/$29.99 на AliExpress , цена зависит от необходимости поддержки PoE. Странно, но версия с PoE дешевле, вероятно, компания перепутала модели, и вскоре это будет исправлено. Кроме того, обе версии доступны в магазине Waveshare за $20.99/$25.99 .
