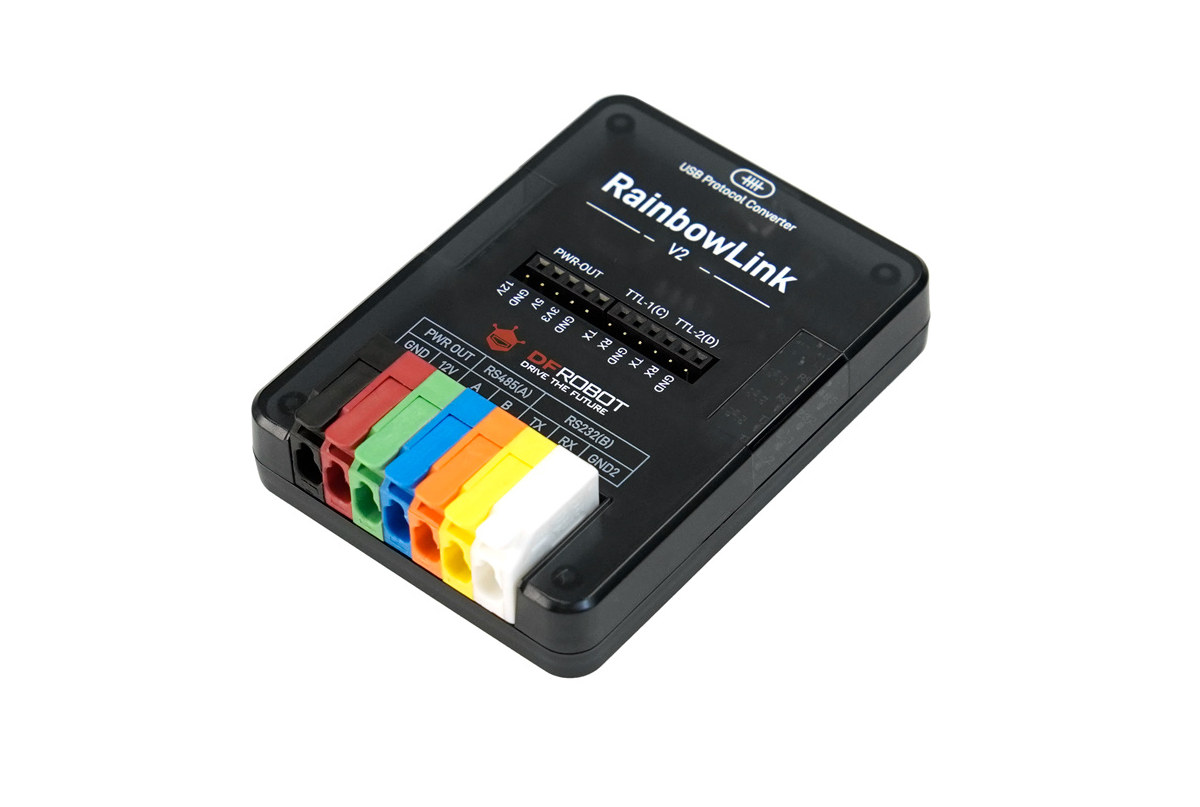

USB-UART преобразователь DFRobot RainbowLink-V2 оснащен четырьмя независимыми каналами, а именно: одним изолированным RS-485, одним изолированным RS-232 и двумя TTL-интерфейсами, которые можно использовать одновременно.
Компактный инструмент также преобразует 5В, получаемые от USB-интерфейса хоста, в выходы 12В/800мА, 5В/2А и 3.3В/200мА, что устраняет необходимость в отдельном источнике питания.
Характеристики RainbowLink-V2 (TEL0190):
- USB – 1 порт USB Type-C для питания и данных
- Последовательный интерфейс
- 2 TTL (3.3В) через контакты
- 1 полностью изолированный канал RS485 через рычажный клеммник
- 1 полностью изолированный канал RS232 через рычажный клеммник
- Скорость передачи – от 2400 до 128000 бод
- Прочее
- 3 светодиода питания для 3.3В, 5В и 12В
- 4 светодиода связи для TTL 1/2, RS232 и RS485
- Поддерживаются провода калибра 12AWG – 22AWG на рычажных пружинных клеммах
- Встроенная защита от короткого замыкания и перегрузки по току (однако пользователям все равно рекомендуется избегать короткого замыкания для предотвращения повреждений)
- Входное напряжение – 5В через порт USB-C
- Выходное напряжение
- 3.3В до 200мА через контакты
- 5В до 2А через контакты; примечание: этот силовой интерфейс напрямую подключен к USB-порту. Он поддерживает до 2А при подключении к порту USB-C и до 500 мА при подключении к порту USB-A
- 12В до 800мА через рычажный клеммник и контакты
- Габариты – 77 x 57 x 21 мм (корпус из ПК)
Компания сообщает о работе с Windows, Linux (включая Raspberry Pi) и macOS. Это неудивительно, так как устройство определяется как стандартный USB-UART преобразователь с именем «RainbowLink RS485». Тем не менее, компания предоставляет драйверы CH343 для пользователей Windows на всякий случай. Их можно найти на вики вместе с другими базовыми инструкциями.
Устройство можно использовать для отладки, как обычные USB-UART платы , но поскольку оно добавляет дополнительный TTL-интерфейс, можно также подключить GPS-модуль или другой модуль на базе UART. Интерфейсы RS-485 и RS-232 в сочетании с выходом питания 12В также позволяют подключать более широкий спектр сенсоров, например, сенсор почвы RS-485, и поддерживают управление промышленными ПЛК с интерфейсом RS-232. Ранее публиковались материалы о других USB-RS232/RS485 платах, таких как Ollie v2 и Protocol Droid , но компактный дизайн, набор функций и ценовая точка USB-UART инструмента от DFRobot выглядят привлекательно.
DFRobot продает RainbowLink-V2 за 24,90 доллара на Amazon и в собственном магазине . Следует отметить, что при поиске можно найти более дешевый «RainbowLink» с похожим внешним видом, но это первая версия, лишенная выхода питания 12В и изоляции интерфейсов RS232/RS485.
