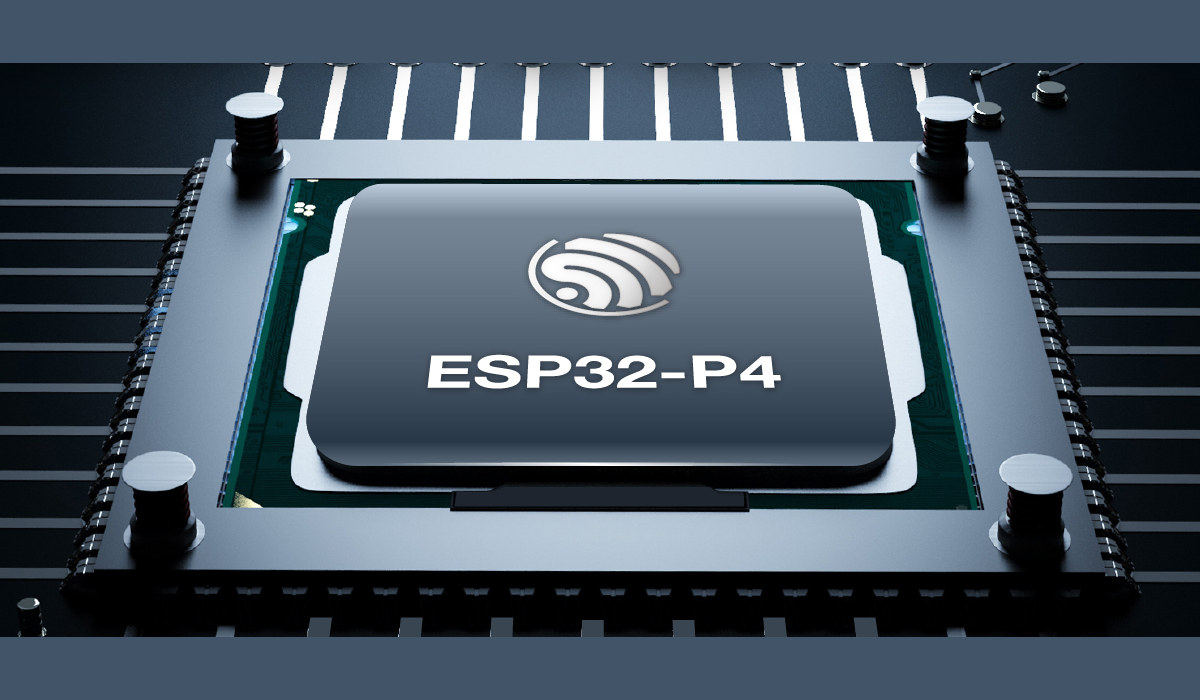

В ревизии 3.0 и выше чипа Espressif ESP32-P4 вывод 54 изменен с NC (не подключен) на шину питания (VDD_HP_1), что требует добавления нескольких пассивных компонентов и обновленной прошивки.
Espressif Systems впервые представила двухъядерный RISC-V SoC ESP32-P4 с частотой 400 МГц в январе 2023 года , а официальная отладочная плата ESP32-P4-Function-EV была запущена в августе 2024 года, при этом коммерческие решения постепенно наращивались в прошлом году. Можно было бы подумать, что кремний и связанное с ним оборудование теперь заморожены, но, очевидно, это не так.
Вывод 54, вероятно, был изменен с NC (не подключен) на VDD_HP_1 для повышения стабильности высокопроизводительной цифровой области. Старые ревизии 1.0, 1.1 и 1.3 не рекомендуются для новых проектов, и компания советует использовать ревизию 3.0 или 3.1. Также были предоставлены обновленные референс-схемы со следующими ключевыми изменениями:
Основные различия между ревизиями чипа v1.0/v1.3 (не рекомендуются для новых проектов) и v3.0 и более поздними версиями включают определение вывода 54, резистор 1 МОм на выводе DP, два резистора 499 кОм и один конденсатор 22 пФ в цепи DCDC.
Последние две диаграммы не требуют новой разводки печатной платы, так как дело лишь в добавлении или удалении компонентов, но новый вывод VDD_HP_1 и компоненты вокруг него могут потребовать новой разводки платы или некрасивой переделки с помощью нескольких проводов и компонентов. [Обновление: с положительной стороны, плата ревизии 3.x также должна работать с SoC ESP32-P4 ревизии 1.x. Смотрите раздел комментариев]
Поскольку ревизия 3.x является основной по отношению к ревизии 1.x, прошивку также необходимо перекомпилировать, установив CONFIG_ESP32P4_REV_MIN соответствующим образом в рамках ESP-IDF. Большинство поставщиков продают ESP32-P4 просто как «ESP32-P4», поэтому не всегда очевидно, какую именно ревизию вы получите. Ревизия закодирована в производственном коде, где ревизия 3.0 обозначается как XFXX, а ревизия 3.1 — как XGXX.
