Вышло открытое программное обеспечение EDA KiCad 10 с поддержкой тёмного режима, импортёрами для Allegro, PADS и gEDA/Lepton PCB, а также различными изменениями в Редакторе схем (например, отображение перескока) и в Редакторе печатных плат, в частности, добавлен графический редактор правил DRC.
KiCad 10 был создан сотнями разработчиков, переводчиков, участников библиотек и авторов документации, которые отправили 7 609 уникальных коммитов после выпуска KiCad 9 в феврале 2025 года . Новая версия также получила 952 новых символа, 1216 новых посадочных мест и 386 новых 3D-моделей.
Некоторые улучшения интерфейса и удобства использования включают поддержку тёмного режима (только Windows), настраиваемые панели инструментов, поддержку отмены/повтора в диалоговых окнах, лассо/произвольное выделение вместо только прямоугольного, а также новые импортёры для Allegro, PADS и gEDA/Lepton PCB.
Редактирование схем получает поддержку вариантов (например, один проект с разными BoM), отображение перескока, поддержку перемычек, поддержку группировки и экспорт/импорт таблицы выводов в CSV.
Проектирование печатных плат добавляет настройку во временной области помимо ограничений по длине (вместе с профилями настройки), в редактор печатных плат добавлены Блоки проектирования печатных плат (Блоки были добавлены в редактор схем в KiCad 9), а поддержка объектов на внутренних слоях в посадочных местах позволяет пользователям добавлять графические фигуры, запретные зоны и другое на внутренних слоях. Добавлена возможность неограниченной перестановки выводов/контактных площадок и вентилей/юнитов для поддержки прямой и обратной аннотации изменений между схемой и печатной платой, и, наконец, KiCad 10 теперь предлагает графический редактор правил DRC.
Другие небольшие изменения включают поддержку штрихкодов, штрихованных заливок в графических фигурах, точное редактирование точек для полигонов, предлагаемые действия по исправлению для ошибок DRC, экспорт в 3D PDF, собственные скруглённые прямоугольники и многое другое. Более подробная информация и скриншоты доступны в официальном анонсе .

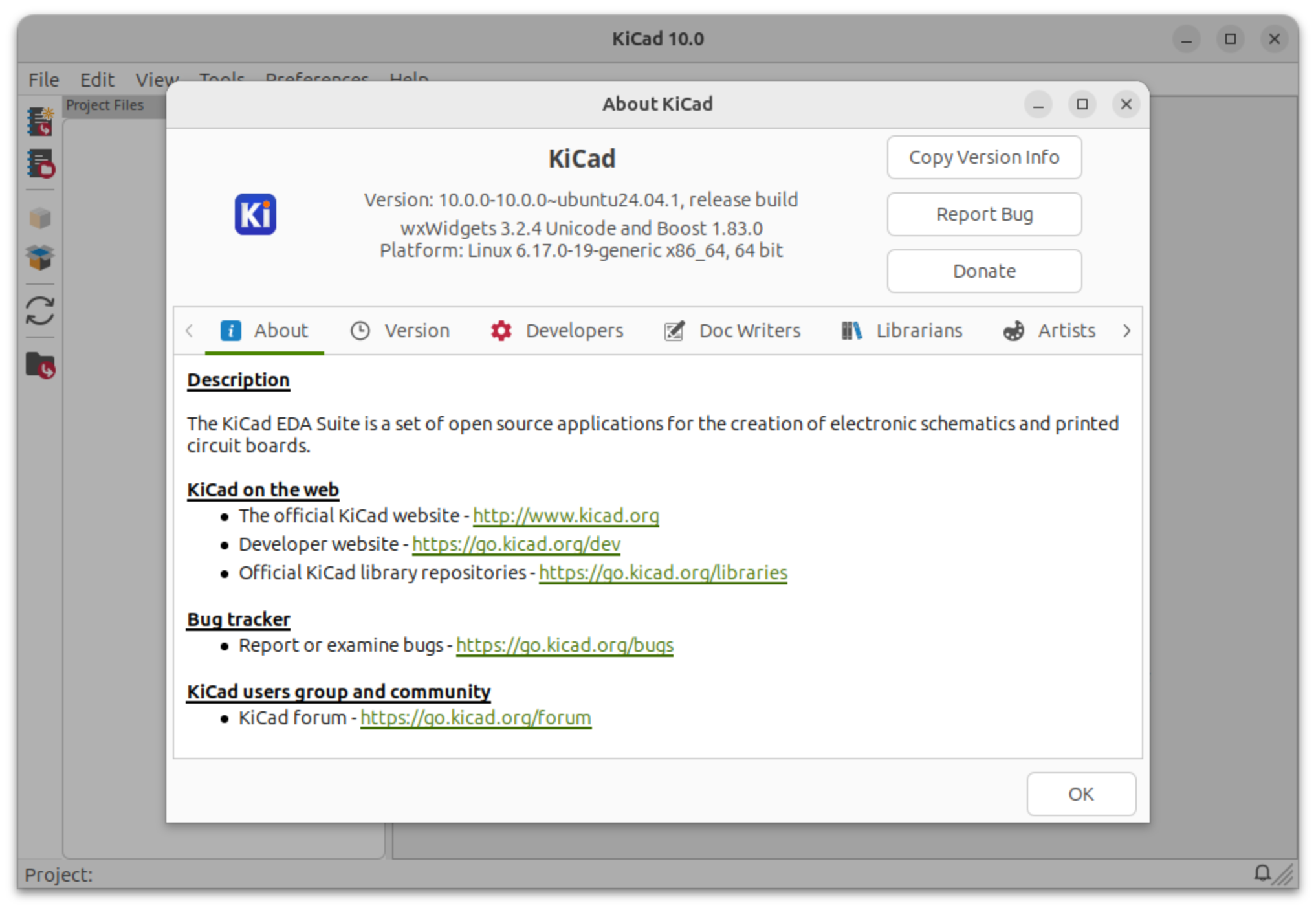

Можно перейти на страницу загрузки , чтобы установить KiCad 10 на свою операционную систему. Я установил его на Ubuntu 24.04 аналогично тому, как это делалось для KiCad 9:
sudo add-apt-repository ppa:kicad/kicad-10.0-releases
sudo apt install kicadЯ быстро проверил его, используя файлы аппаратного проекта Olimex ESP32-C3-DevKit-LiPo . Появилось обычное предупреждение «этот файл был создан в старой версии KiCad», но, кроме этого, не было заметно очевидных проблем со схемой…
… и с разводкой печатной платы, которые открылись нормально.
Как обычно, между основными версиями могут быть критические изменения, по крайней мере, до выхода версий с точками и исправлениями ошибок. Например, один пользователь в X жалуется , что KiCad 10 испортил его пользовательские библиотеки символов и посадочных мест, но нет сомнений, что шероховатости будут скоро исправлены.
