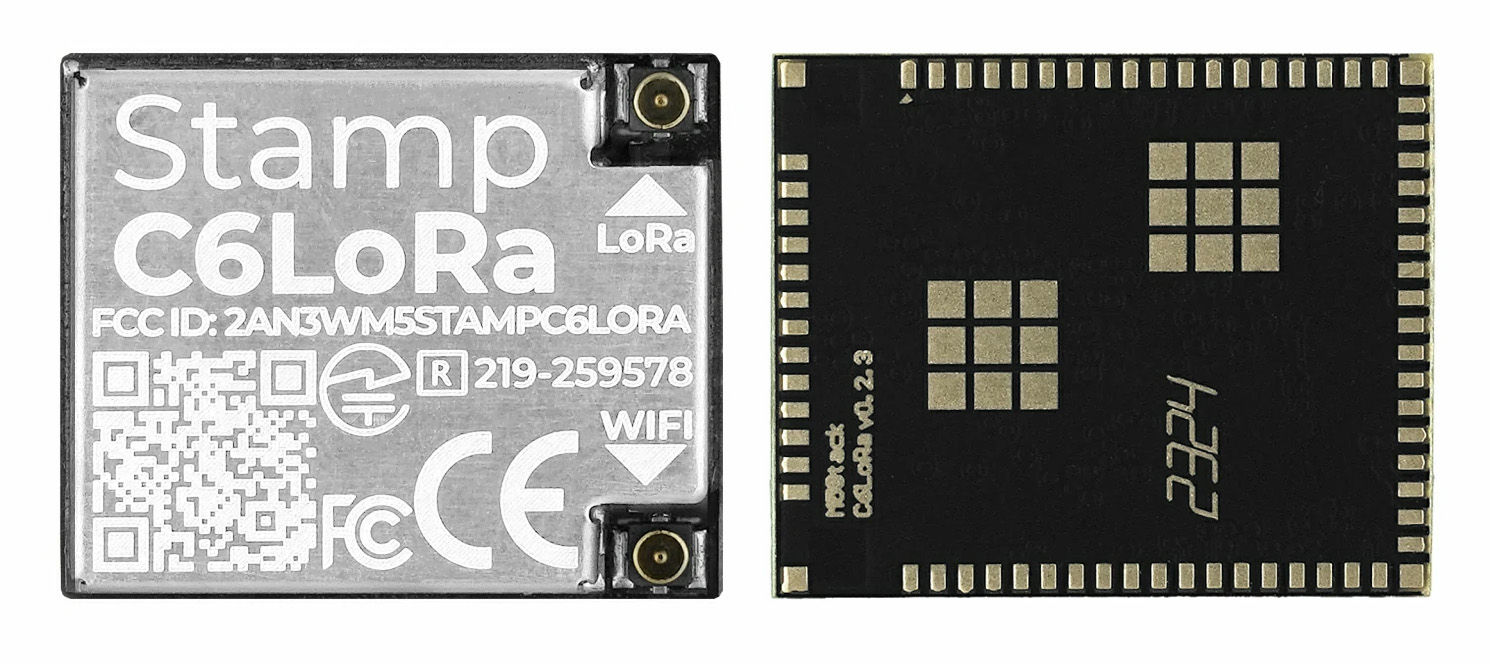

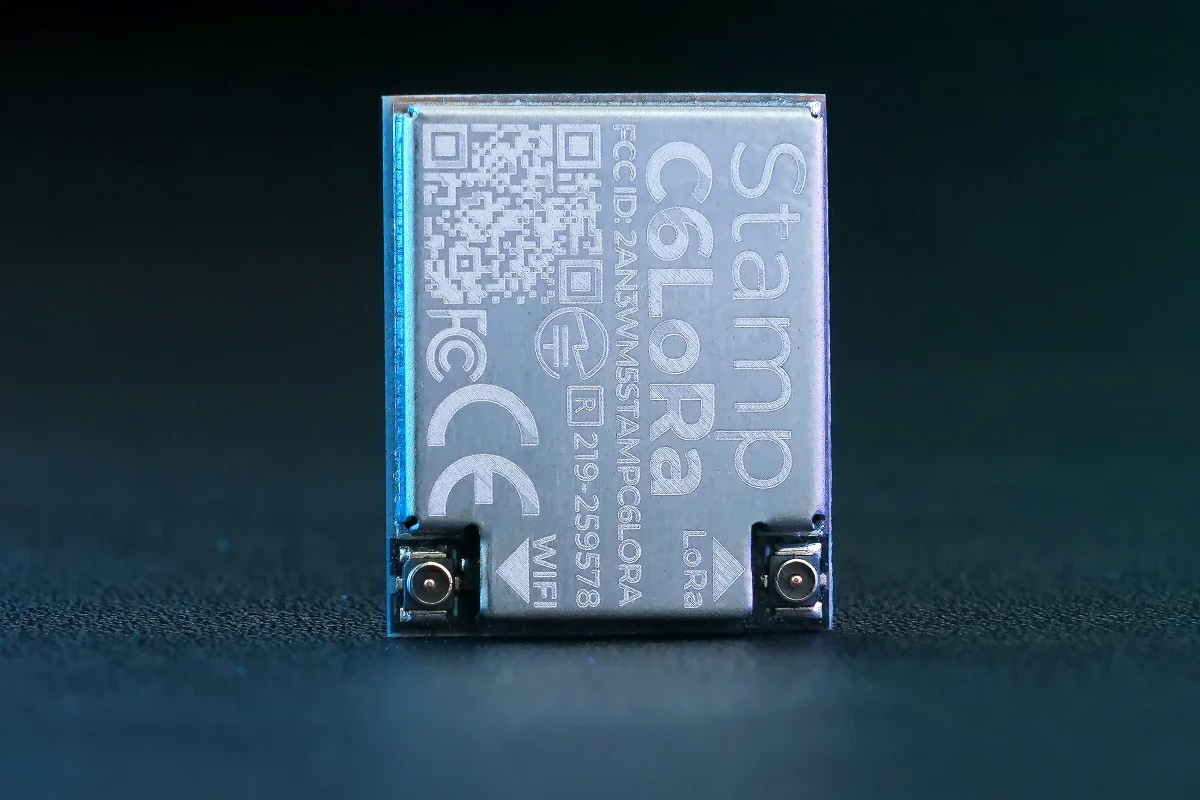

M5Stamp C6LoRa — это компактный модуль SMD LoRa, который сочетает микроконтроллер ESP32-C6 с Wi-Fi 6, Bluetooth LE и 802.15.4 с трансивером LoRa SX1262 для высокоскоростной и дальней связи. Модуль предназначен для таких применений, как умное сельское хозяйство, удаленное считывание показаний счетчиков, промышленный мониторинг и системы управления с дальним радиусом действия на открытом воздухе.
Размеры модуля составляют 18 × 15 × 2.3 мм, что делает его подходящим для систем с ограниченным пространством и компактных встраиваемых проектов. M5Stack также добавил малошумящий усилитель (LNA) SGM13005L4 для улучшения качества приема, а также расширитель ввода-вывода PI4IOE5V6408, который управляет управляющими сигналами LoRa, не задействуя слишком много выводов GPIO ESP32-C6.
Спецификации M5Stamp C6LoRa:
- Система на кристалле – Espressif Systems ESP32-C6
- ЦП
- Одноядерный 32-битный RISC-V с тактовой частотой до 160 МГц
- Энергоэффективное ядро RISC-V с частотой до 20 МГц
- Память/Хранилище – 512 КБ SRAM, 320 КБ ПЗУ
- Беспроводная связь – Wi-Fi 6, BLE 5.3, 802.15.4 (см. раздел беспроводной связи)
- ЦП
- Хранилище – 16 МБ внешней NOR flash-памяти
- Беспроводная связь
- Радиомодуль 2.4 ГГц Wi-Fi 6, Bluetooth 5.3 и 802.15.4 для Thread/Zigbee через ESP32-C6
- LoRa
- Трансивер LoRa Semtech SX1262 (от 850 до 960 МГц)
- Максимальная выходная мощность передатчика – +22 дБм
- Максимальная чувствительность приема – -148 дБм
- Малошумящий усилитель SGMICRO SGM13005L4 для улучшенного приема
- Антенны – 2 разъема IPEX-4 для внешних антенн Wi-Fi и LoRa
- Расширение
- 16 выводов GPIO, проложенных от ESP32-C6 (G2, G4 – G11, G15 – G18, G20 – G22)
- 5 расширенных линий ввода/вывода (EXT_P0 – P4) через расширитель ввода-вывода PI4IOE5V6408 по I2C
- Питание
- Вход постоянного тока 3.3В через вывод VDD_3V3
- Вход постоянного тока 3.7В – 5В через вывод BAT
- Габариты – 18.0 x 15.0 x 2.3 мм (форм-фактор SMD для поверхностного монтажа)
- Вес – 1.7 грамма

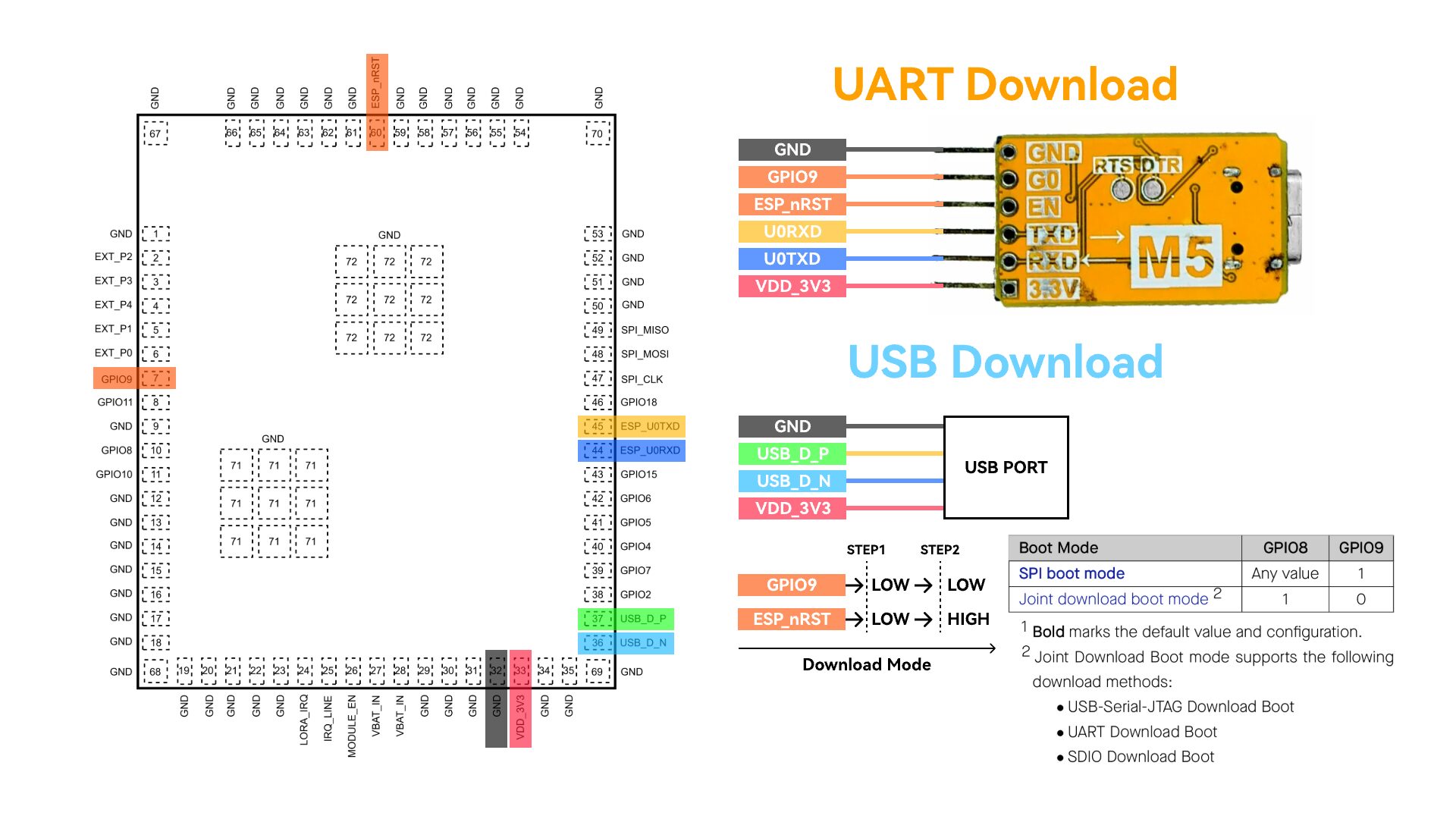

Поскольку управляющие сигналы LoRa проходят через внутренний расширитель ввода-вывода, компания отмечает, что для работы радио LoRa необходимо следовать определенной последовательности инициализации. Необходимо выполнить сброс вывода SX_NRST, установить высокий уровень на выводе SX_ANT_SW для включения антенного коммутатора, а затем установить высокий уровень на выводе SX_LNA_EN для включения микросхемы усилителя. Прошивку можно загружать через UART (требуется адаптер USB-TTL и установка низкого уровня на выводе GPIO9) или через прямые USB-выводы модуля.
Компания также отмечает, что если модуль питается через вывод BAT (3.7В – 5В), вывод MODULE_EN должен быть установлен в высокий уровень для включения источника питания. При питании через VDD_3V3 никаких действий с выводом MODULE_EN не требуется.
Что касается программного обеспечения, M5Stack предоставляет краткое руководство по началу работы для Arduino IDE, а также детали конфигурации для PlatformIO (с использованием окружения m5stack-stamp-c6lora и библиотек M5Unified и RadioLib). Также ведется работа по добавлению поддержки визуальной среды программирования UiFlow . Кроме того, компания предоставляет аппаратную документацию, включая схемы в формате PDF, файлы разводки печатной платы, библиотеку посадочных мест для KiCad и 3D-модели для механической интеграции. Дополнительная информация доступна на сайте документации .
Это не первый модуль в семействе M5Stamp; ранее уже были описаны аналогичные компактные продукты, такие как Stamp-S3A , M5Stamp C3U , M5Stamp S3 , M5Stamp C3 и различные другие продукты, а также отдельные модули LoRaWAN . С ними можно ознакомиться, если требуются аналогичные компактные устройства размером со стикер .
SMD-модуль Stamp C6LoRa теперь доступен за $12.95 на AliExpress и в магазине M5Stack .
