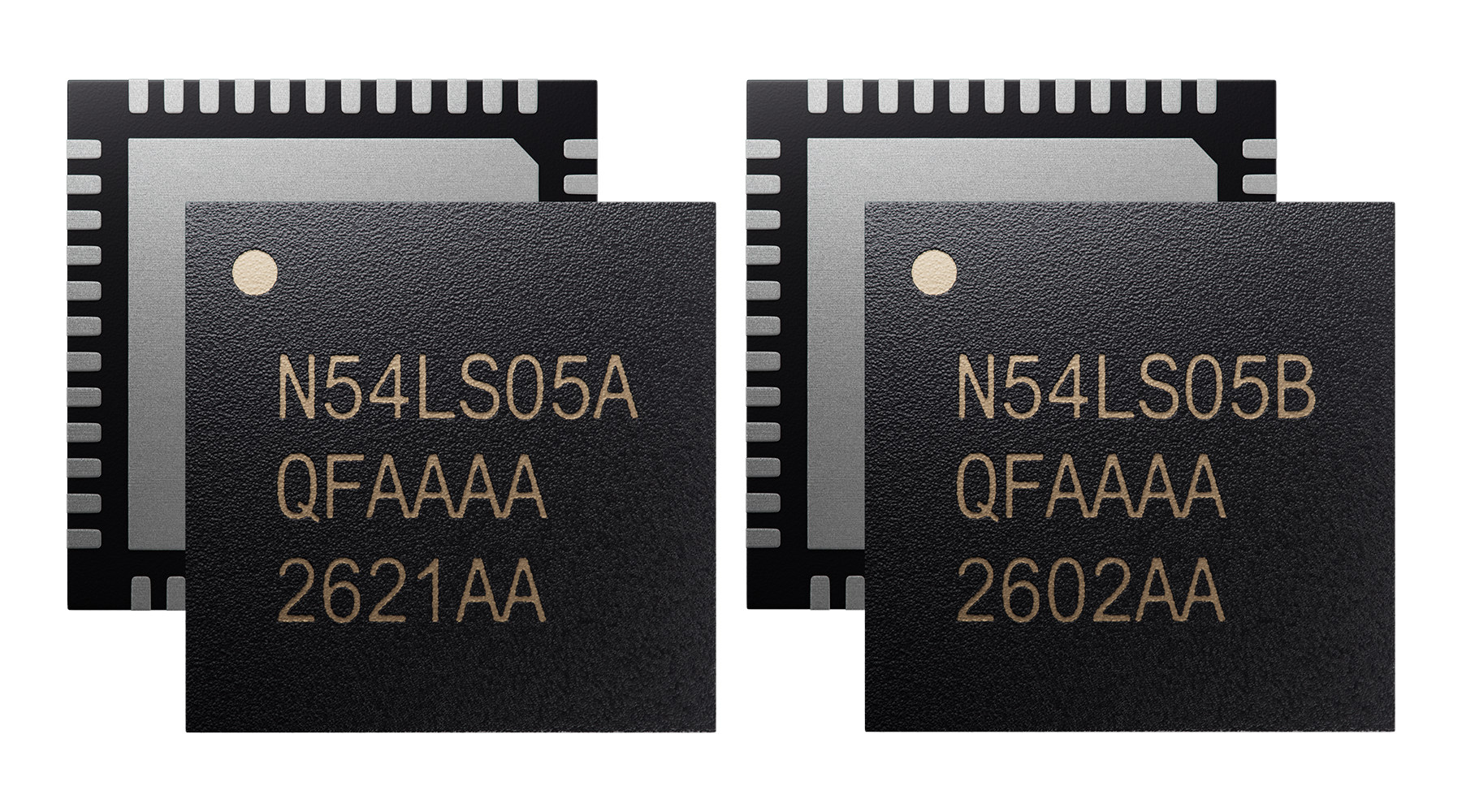

Однокристальные системы Nordic Semiconductor nRF54LS05A и nRF54LS05B представляют собой энергоэффективные микроконтроллеры Bluetooth Low Energy (LE) начального уровня на базе ядра Arm Cortex-M33. Они предназначены для использования в качестве основной беспроводной SoC в простых приложениях, таких как сенсоры, метки, маячки, пульты дистанционного управления и периферийные устройства ПК, или в роли сопутствующего устройства Bluetooth LE в более сложных продуктах.
Обе SoC работают на тактовой частоте 128 МГц, оснащены радиочастью Bluetooth LE 4-го поколения от Nordic, аналоговыми/цифровыми интерфейсами и обладают расширенными функциями безопасности. Они также имеют 0,5 МБ энергонезависимой памяти (NVM), а единственное различие заключается в том, что nRF54LS05A оснащен 64 КБ оперативной памяти, в то время как nRF54LS05B предлагает 96 КБ.
Характеристики Nordic Semi nRF54LS05A/B:
- ЦП
- Ядро Arm Cortex-M33 @ 128 МГц
- Производительность – 250 CoreMark/мА при 3 В, 500 CoreMark
- Память
- nRF54LS05A – 64 КБ ОЗУ
- nRF54LS05B – 96 КБ ОЗУ
- Хранилище – 508 КБ NVM
- Беспроводная связь
- Bluetooth LE – 1 Мбит/с, 2 Мбит/с
- Проприетарный протокол 2,4 ГГц – GFSK: 4 Мбит/с, 2 Мбит/с, 1 Мбит/с
- Несимметричный антенный выход (балун на кристалле)
- Сопроцессор 128-бит AES/ECB/CCM/AAR
- Мощность передачи – Настраивается от -10 дБм до +4 дБм с шагом 1 дБм
- Чувствительность приема – -96 дБм (Bluetooth LE 1 Мбит/с)
- Периферия
- До 37 выводов GPIO (порты 8 МГц)
- 3 последовательных интерфейса с EasyDMA, поддерживающие I2C, ведущую/ведомую SPI и UART
- SPI до 8 МГц (SPIM, SPIS)
- TWI до 400 кГц и совместимость с I2C (TWIM, TWIS)
- UART до 1 Мбит/с (UARTE)
- 4-канальный SAADC: 14-бит на 31,25 тыс. выборок/с (с передискретизацией), 12-бит на 125 тыс. выборок/с (с передискретизацией), 10-бит до 1 млн выборок/с
- Глобальный RTC может работать в режиме System OFF и реализует общий системный таймер (GRTC)
- 1x четырехканальный широтно-импульсный модулятор (PWM) с автономной генерацией формы сигнала
- 1x декодер квадратурного сигнала (QDEC)
- 1x сторожевой таймер
- 3x 32-разрядных таймера с режимом счетчика
- Датчик температуры
- Тактовые генераторы
- Одиночный кварцевый резонатор на 32 МГц
- Опциональный кварцевый резонатор на 32,768 кГц
- Безопасность
- Безопасная загрузка
- Физическая защита – Детекторы вскрытия
- Аппаратное ускорение шифрования Bluetooth LE
- Напряжение питания (и GPIO) – 1,7 – 3,6 В постоянного тока
- Потребляемая мощность @ 3В
- Радио: 3,4 мА для приема и 4,8 мА для передачи @ 0 дБм
- Режимы сна – от 0,6 мкА до 1,2 мкА
- Габариты – корпус QFN48 6×6мм, шаг выводов 0,4мм
Новые SoC Bluetooth LE начального уровня поддерживаются nRF Connect SDK с опцией Bare Metal, и компания заявляет, что они предлагают «плавный путь миграции с серии nRF52 » для ускорения разработки. Следует отметить, что новые чипы nRF54LS05 НЕ поддерживают такие функции, как Bluetooth Channel Sounding и Bluetooth Mesh.
Nordic выделяет снижение сложности проектирования, размера и стоимости, зрелую радиочасть и стек Bluetooth LE, увеличенный срок службы батареи, а также гибкость благодаря наличию совместимых по выводам SoC в серии RF54. Документация доступна , но помимо технического описания, пока нет ничего конкретного для чипов nRF54LS05A и nRF54LS05B. Разработчики смогут протестировать новые чипы с комплектом разработчика nRF54LS05-DK на основе nRF54LS05B, но с поддержкой «эмуляции» для nRF54LS05A с меньшим объемом ОЗУ. Плата разработки также оснащена чипом nRF5340 для отладчика, PMIC, разъемами для всех вводов-выводов, четырьмя пользовательскими кнопками и четырьмя светодиодами.
Nordic сообщает, что SoC nRF54LS05A и nRF54LS05B, а также nRF54LS05-DK теперь доступны по программе раннего доступа, а серийное производство запланировано на третий квартал 2026 года. Дополнительную информацию можно найти на страницах продуктов для SoC и для комплекта разработчика , а также в пресс-релизе .
