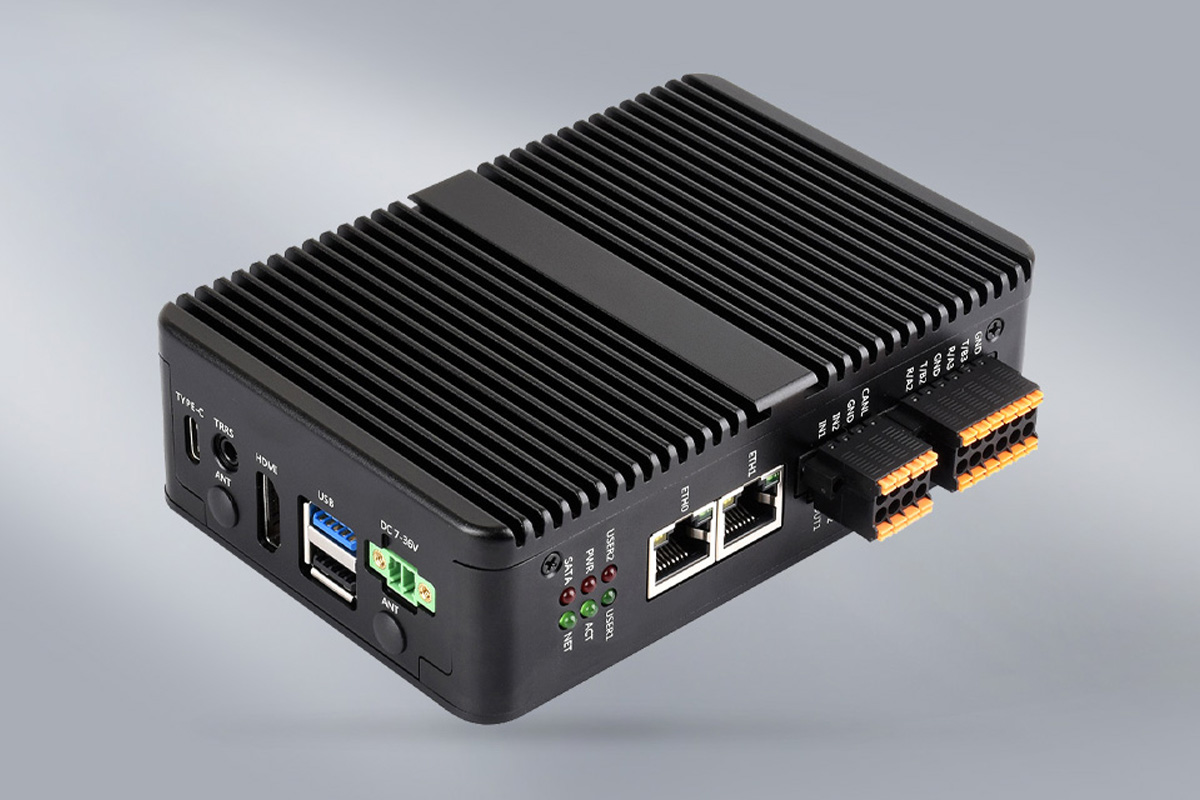

Waveshare IPCBOX-CM5 — это промышленный мини-компьютер на базе Raspberry Pi CM5, оснащенный клеммными колодками для RS485, RS232, CAN Bus и дискретных вводов/выводов, двумя портами Ethernet, слотом M.2 для накопителей NVMe или AI-акселераторов и широким диапазоном входного питания постоянного тока от 7 до 36 В.
Система совместима со всеми вариантами CM5 и объединяет порты GbE и 2.5GbE, видеовыход HDMI с поддержкой 4K, несколько портов USB 3.2/2.0, а также слот M.2 Key-B и слот для Nano-SIM карты для модулей сотовой связи 4G LTE/5G. Другие особенности включают поддержку карт microSD для моделей Raspberry Pi CM5 Lite, разъем для вентилятора с ШИМ, зуммер, аудиоразъем, разъем для батарейки RTC и коннектор для динамика. Устройство размещено в корпусе из алюминиевого сплава с ребрами охлаждения и поддерживает крепление на DIN-рейку и VESA для применений в промышленной автоматике, IoT-шлюзах, системах «умной» фабрики, сетевых устройствах и системах удаленного мониторинга.
Характеристики Waveshare IPCBOX-CM5:
- Совместимость – Raspberry Pi Compute Module 5 (CM5 и CM5 Lite)
- Накопители
- Слот M.2 M-Key для NVMe SSD (см. раздел «Расширение»)
- Слот для карты MicroSD (только для Raspberry Pi CM5 Lite)
- Встроенная EEPROM
- Интерфейсы дисплея и камеры
- Порт HDMI 2.0 с поддержкой вывода до 4K

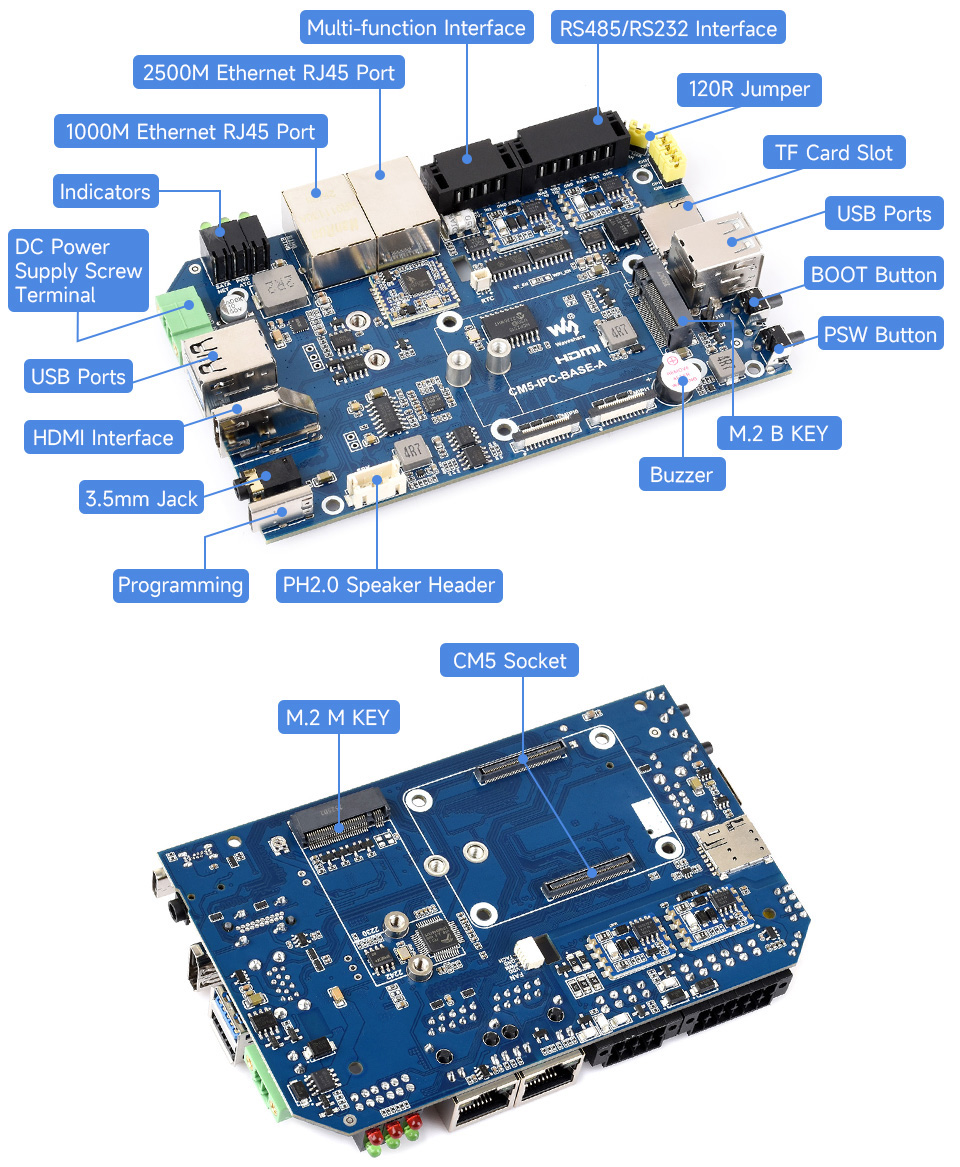

- 2x смешанных интерфейса MIPI DSI/CSI (внутренние порты видны на фото, нет отверстий в металлическом корпусе, и компания не подтверждает их наличие)
- Сетевые интерфейсы
- Порт Gigabit Ethernet RJ45
- Порт 2.5GbE RJ45
- Опционально WiFi 5 и Bluetooth 5.0 на Raspberry Pi CM5
- Опциональная сотовая связь 4G LTE/5G через слот M.2 B-Key и слот для Nano-SIM карты
- 2 отверстия для антенн
- Аудио
- Аудиоразъем 3.5 мм (ввод/вывод с поддержкой микрофона)
- Разъем PH2.0 для динамика, поддерживающий динамик 8Ω 5W
- Цифровой аудиовыход через HDMI
- Встроенный зуммер
- USB
- 1× порт USB 3.2 Gen1 Type-A (5 Гбит/с)
- 3× порта USB 2.0
- 1x порт USB Type-C для прошивки

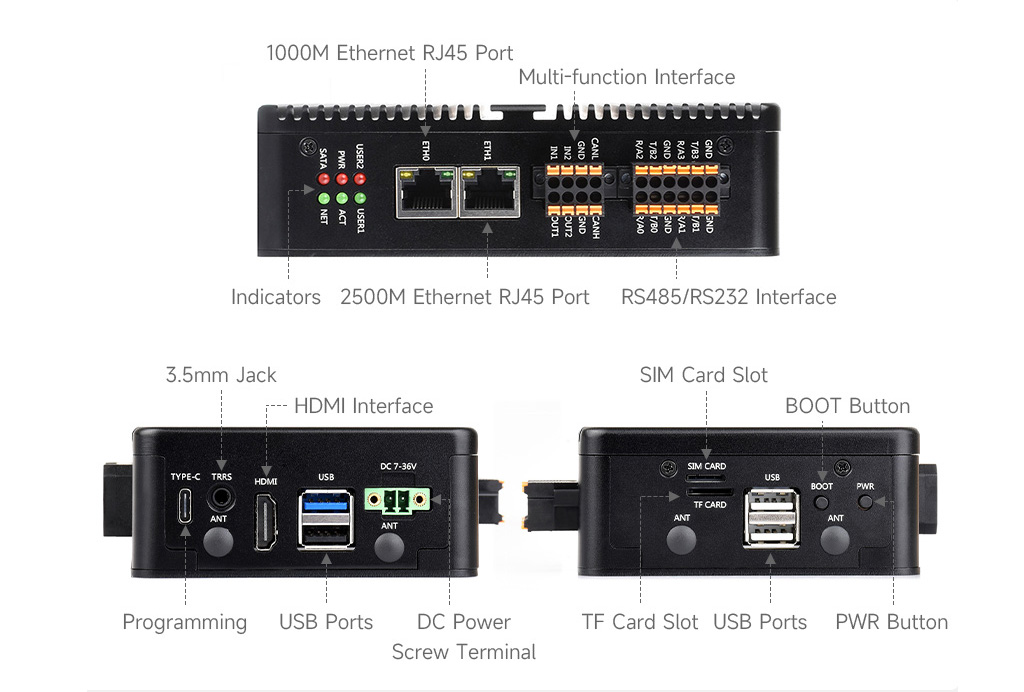

- Последовательные интерфейсы через клеммную колодку
- 4x RS485 (IPCBOX-CM5-A)
- 2x RS485 + 2x RS232 (IPCBOX-CM5-B)
- Промышленные вводы/выводы через клеммную колодку
- 1x CAN (до 1 Мбит/с)
- 2x Цифровых входа
- 2x Цифровых выхода
- Прочее
- Кнопки питания и загрузки
- Светодиоды состояния питания и сети
- Разъем для батарейки RTC
- 4-контактный разъем для вентилятора с ШИМ
- Крипточип
- Джампер терминации 120Ω для RS485/CAN
- Крепление – поддержка DIN-рейки и VESA (промышленный корпус из алюминиевого сплава с ребрами радиатора)
- Питание
- 7–36В через разъем постоянного тока (5.5×2.1 мм)
- 5В/5А через порт USB Type-C

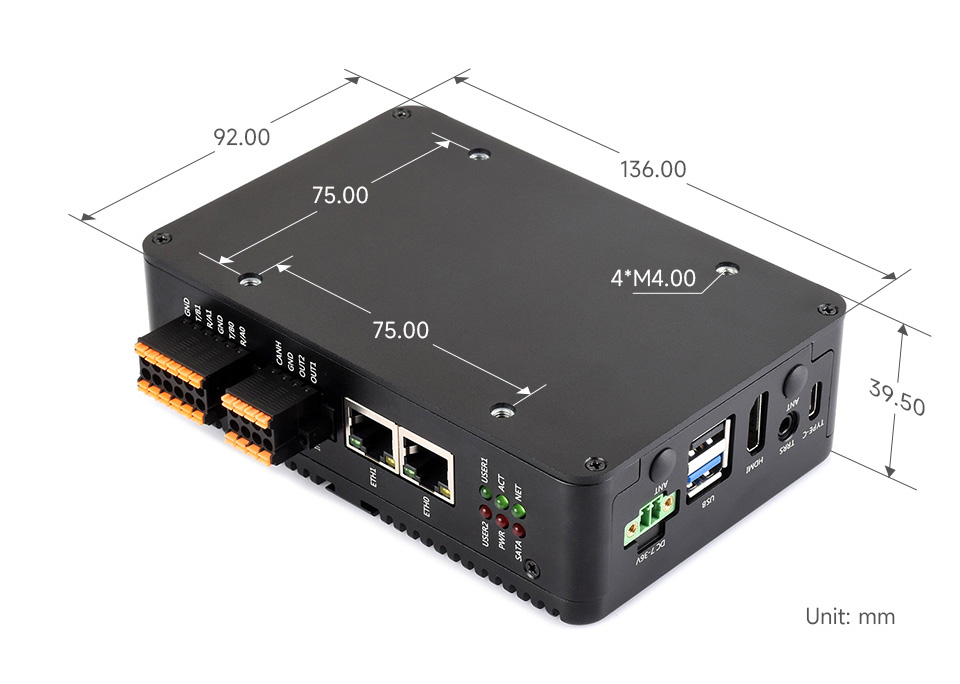

- Габариты – 136 × 92 × 39.5 мм
- Вес – уточняется
Компания не упоминает ничего о программном обеспечении, и, как это часто бывает, вики находится в разработке. Однако, учитывая ранее освещенные похожие базовые платы для Raspberry Pi CM5 от Waveshare, такие как CM5-DUAL-ETH-4G/5G-BASE , CM5-DUAL-ETH-BASE и CM5-NANO-B , можно предположить, что промышленный компьютер будет поддерживать Raspberry Pi OS, потенциально с дополнительными драйверами, а такие функции, как PCIe M.2, управление вентилятором, интерфейсы DSI/CSI и RTC, будут настраиваться через файл /boot/config.txt . Waveshare, вероятно, предоставит подробные инструкции по настройке hwclock для RTC, загрузки с NVMe и многого другого.
IPCBOX-CM5 доступен на AliExpress за $111.59 , причем цена одинакова как для варианта A, так и B. Обе модели также можно найти в магазине Waveshare за $99.99 , и, возможно, они появятся в магазине компании на Amazon в ближайшие дни.
В комплект поставки входит металлический корпус IPCBOX-CM5 с базовой платой CM5-IPC-BASE, блок питания 12В 4А с кабелем-адаптером длиной 15 см, черные нейлоновые проставки, набор винтов и отвертка. В комплект также входят 6-контактные и 4-контактные двухуровневые клеммные колодки с шагом 3.5 мм, защелка для крепления на рейку и розовая термолента для отвода тепла. Обратите внимание, что модуль Raspberry Pi CM5 необходимо приобретать отдельно.
