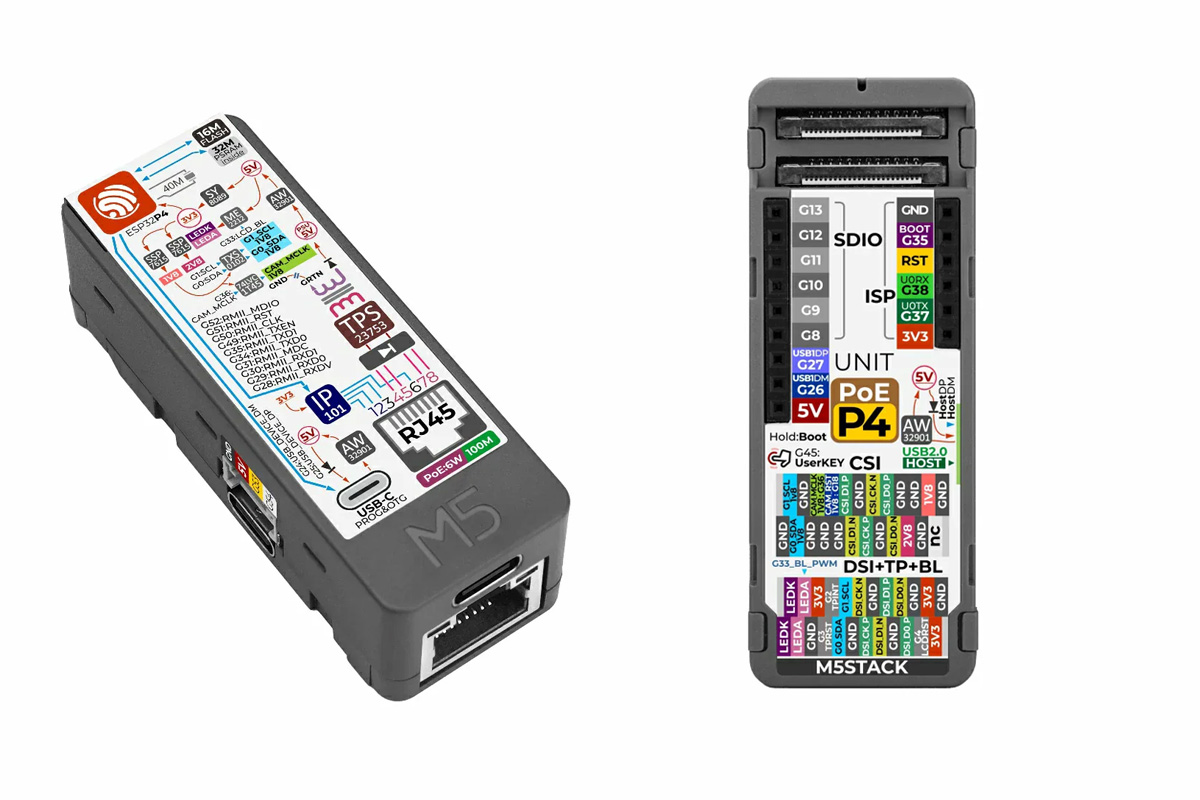

M5Stack Unit PoE-P4 – это компактный комплект для разработки с питанием по PoE, построенный на базе однокристальной системы ESP32-P4NRW32. Модуль интегрирует PHY Ethernet 10/100 Мбит/с, поддерживает PoE стандарта IEEE 802.3at для питания и передачи данных по одному кабелю и предоставляет интерфейсы MIPI DSI/CSI для дисплея и камеры.

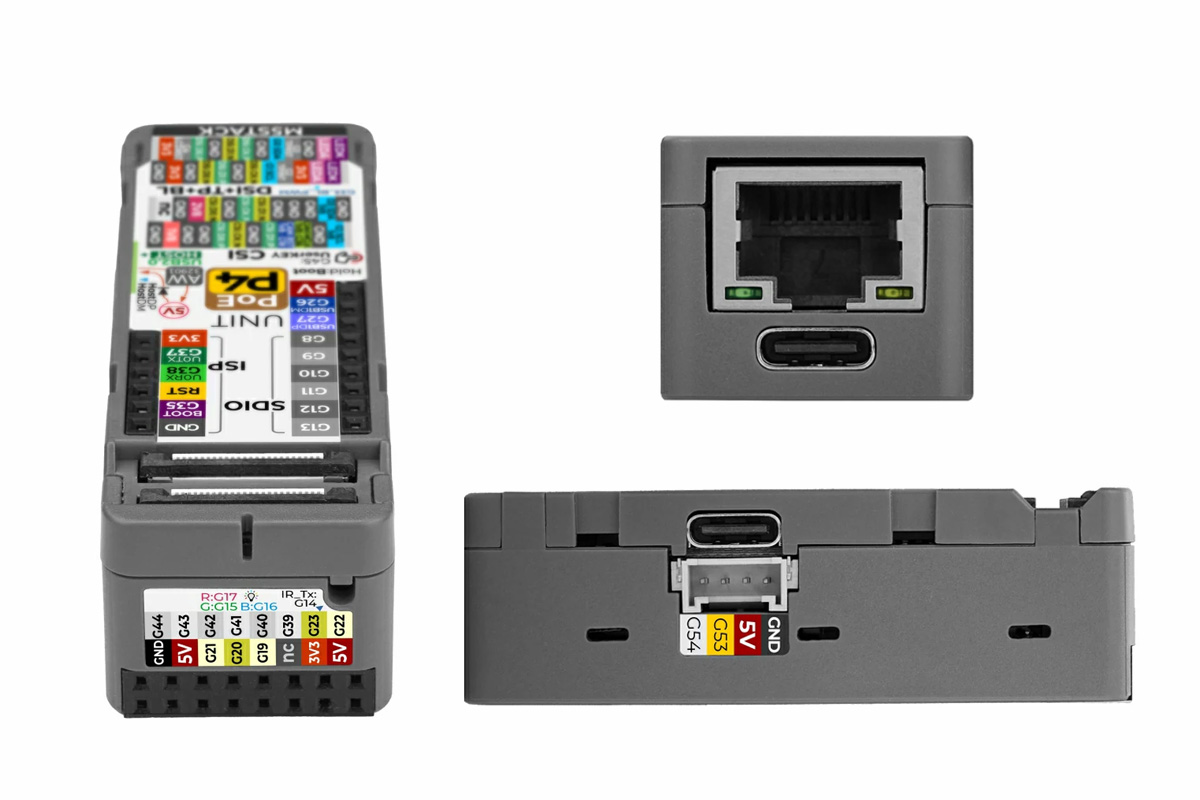

Он разработан как сетевой узел со встроенным PoE (выходная мощность до 6 Вт), портом USB Type-C в режиме хоста и отдельным интерфейсом USB Type-C OTG/загрузки, а также RGB-светодиодом, ИК-передатчиком, пользовательской кнопкой, портом Grove (HY2.0-4P), разъемом расширения Hat и интерфейсами расширения SDIO/ISP, что делает его подходящим для промышленных HMI-панелей, PoE-терминалов, узлов захвата видео/камер, контроллеров умного дома и устройств граничных вычислений.
Характеристики M5Stack Unit PoE-P4:
- SoC – Espressif Systems ESP32-P4NRW32
- ЦП
- Двухъядерный 32-битный высокопроизводительный ЦП RISC-V HP с тактовой частотой до 400 МГц, с расширением инструкций для ИИ и блоком операций с плавающей запятой одинарной точности
- Одноядерный энергоэффективный МК RISC-V LP с тактовой частотой до 40 МГц
- Память
- 768 КБ HP L2MEM (для двухъядерного ЦП), 32 КБ LP SRAM, 8 КБ TCM (для ядра LP MCU)
- 32 МБ PSRAM
- Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
- ГП – 2D акселератор обработки пикселей (PPA)
- ВП – Поддержка кодеков H.264 и JPEG
- ЦП
- Хранилище – 16 МБ NOR Flash
- Интерфейс дисплея
- MIPI DSI через 24-пиновый FPC-разъем с шагом 0.5 мм (сенсор + подсветка)
- Поддерживает разрешение до 1920×1080 (зависит от количества линий/частоты кадров)
- Интерфейс камеры – 2 линии MIPI CSI через 24-пиновый FPC-разъем с шагом 0.5 мм
- Сеть – Порт Fast Ethernet RJ45 10/100 Мбит/с с поддержкой PoE через встроенный PHY IP101GRI (ранее встречался в Banana Pi BPI-6202 )
- USB
- 1x Порт USB 2.0 Type-C в режиме хоста (для USB-дисков, HID-устройств и т.д.)
- 1x Порт USB 2.0 Type-C OTG, также используется для прошивки/отладки
- Расширение
- 4-пиновый интерфейс Grove HY2.0-4P
- 16-пиновый разъем Hat2-Bus (шаг 2.54 мм)
- 9-пиновый разъем SDIO-Bus (шаг 2.54 мм)
- 6-пиновый разъем ISP-Bus (шаг 2.54 мм)
- Прочее
- Пользовательская кнопка
- Индикаторный RGB-светодиод (NH-B2020RGBA-HF)
- Инфракрасный передатчик (MHS153IRCT)
- Питание
- 5 В через порт USB Type-C
- PoE стандарта IEEE 802.3at с максимальной выходной мощностью до 6 Вт через встроенный DC-DC преобразователь
- Потребление
- Нормальная работа – 73.82 мА при 5 В
- Полная нагрузка (дисплей, камера, ИК, RGB активны) – 277.10 мА при 5 В
- Глубокий сон – 19.85 мА при 5 В
- Габариты – 64.0 x 24.0 x 20.2 мм
- Вес – 28.2 грамма
- Диапазон рабочих температур – от 0°C до 40°C
Что касается программной поддержки, плату для разработки Unit PoE-P4 PoE можно программировать с использованием фреймворка ESP-IDF, среды Arduino IDE и визуальных сред программирования UIFlow 1 и UIFlow 2 от M5Stack. Подробности смотрите на странице документации .
Другие платы на ESP32-P4 с поддержкой PoE, как встроенной, так и через дополнительные модули, включают Waveshare ESP32-P4-WIFI6-POE-ETH , Olimex ESP32-P4-PC и Waveshare ESP32-P4-ETH . Конструкция последней близка к Unit PoE-P4, но это просто плата, в то время как устройство M5Stack представляет собой полностью закрытый devkit.
Unit PoE-P4 доступен за $21.50 на AliExpress и в магазине M5Stack .
