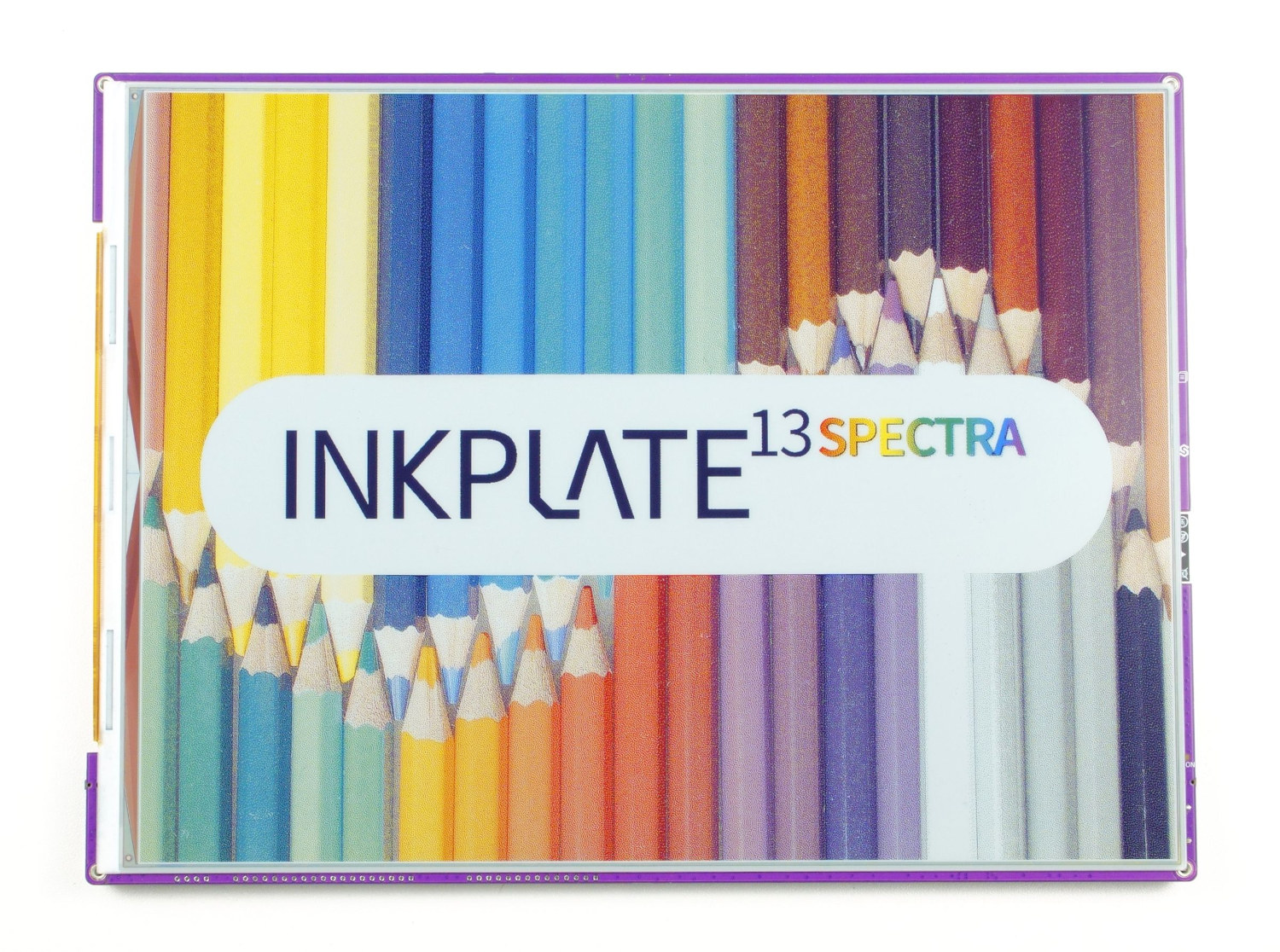

Soldered Electronics уже несколько лет выпускает E-paper дисплеи на базе ESP32, начиная с запуска Inkplate 6 в 2019 году. Inkplate 13SPECTRA — их новейшая модель на базе однокристальной системы ESP32-S3 с WiFi и Bluetooth и 13.3-дюймового E-Ink Spectra цветного дисплея с разрешением 1600 x 1200.
Если конкретнее, она использует модуль ESP32-S3-WROOM-2-N32R16V с 32 МБ SPI flash и 16 МБ PSRAM, оснащена слотом для карты microSD для хранения данных, портом USB-C для данных и питания, JST-коннектором для опционального LiPo-аккумулятора на 3000 мА·ч и возможностями расширения через три Qwiic-коннектора и пины GPIO-экспандера.
Характеристики Inkplate 13SPECTRA:
- Беспроводной модуль – ESP32-S3-WROOM-2-N32R16V
- Однокристальная система – ESP32-S3, двухъядерный процессор Xtensa LX7 (до 240 МГц) с беспроводной связью
- Системная память – 16 МБ PSRAM
- Память – 32 МБ flash
- Беспроводная связь – Wi-Fi 802.11 b/g/n (2.4 ГГц), Bluetooth 5 (LE),
- Память – Слот для карты MicroSD
- Дисплей
- 13.3-дюймовая E-Ink SPECTRA цветная электронная бумага с разрешением 1600 x 1200 (шесть цветов: черный, белый, желтый, красный, синий, зеленый)
- Время обновления – 19 секунд
- USB – 1 порт USB Type-C для данных и питания/зарядки аккумулятора
- Расширение
- 3 порта Qwiic
- Пины GPIO-экспандера (контактные площадки со сквозными отверстиями)
- Разное
- Кнопки Power и Wake
- Часы реального времени PCF85063A с резервным питанием от батарейки CR2032
- Питание
- 5В через порт USB-C
- 2-контактный JST-коннектор для литий-ионных аккумуляторов 3.7В со схемой зарядки на плате; опциональный аккумулятор на 3000 мА·ч
- Ультранизкое энергопотребление: ток в режиме глубокого сна 14 мкА
- Габариты – Уточняются (примерно размер листа А4)
Аккумулятор на 3000 мА·ч позволяет устройству работать от 40 до 50 дней на одном заряде при обновлении экрана каждый час (т.е. 24 раза в день), затрачивая около 8 секунд на загрузку данных по WiFi и 19-20 секунд на обновление дисплея перед переходом в режим глубокого сна, где потребление составляет около 14 микроампер.

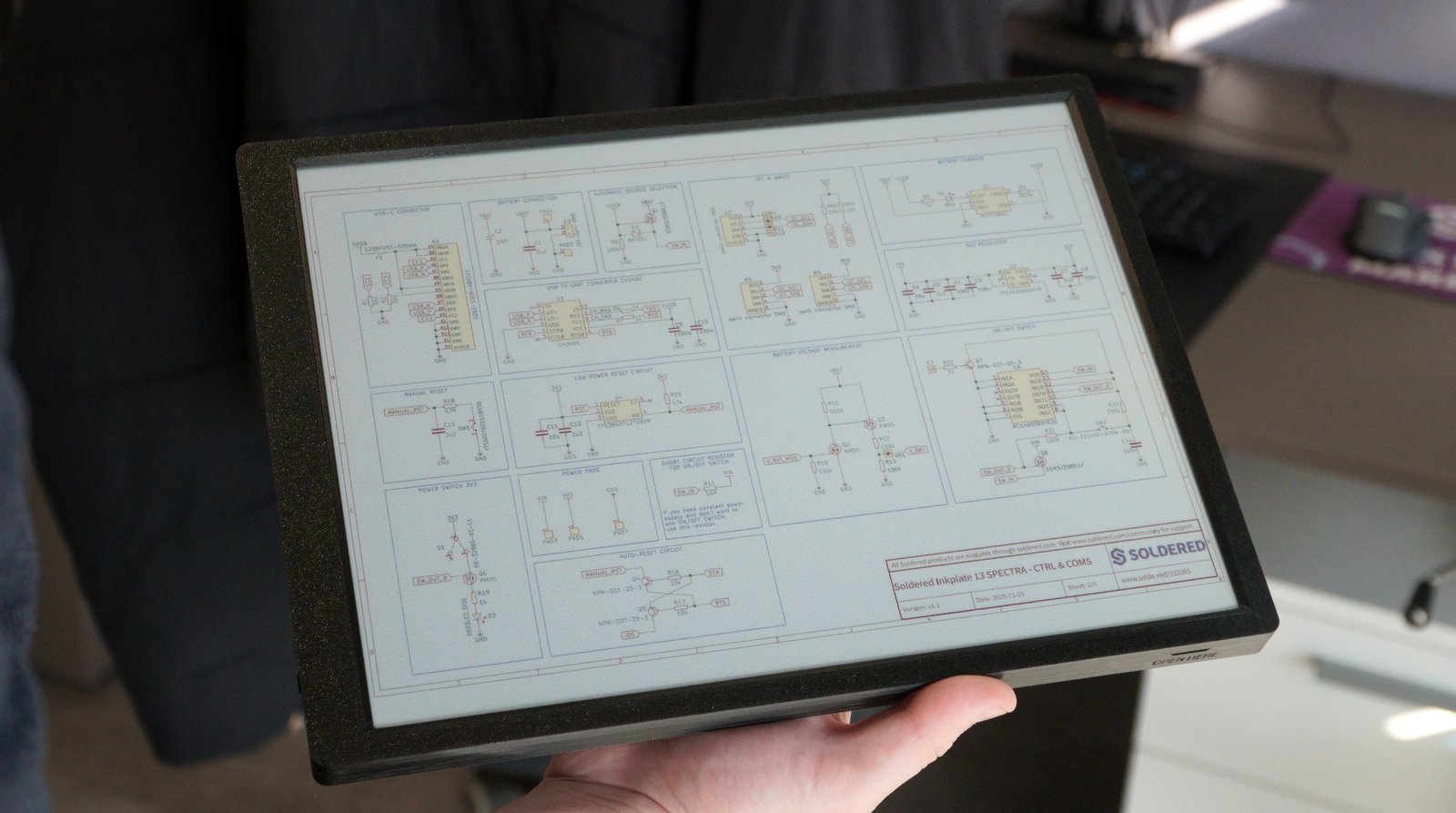

Inkplate 13SPECTRA будет полностью открытым аппаратным и программным обеспечением. Его можно программировать с помощью Arduino IDE с LVGL или библиотекой Inkplate, либо с использованием MicroPython. Библиотека Inkplate позволяет пользователям рисовать фигуры, текст и изображения и содержит готовые примеры, такие как Календарь, метеостанция OpenMeteo, дисплей «Сейчас играет» для Spotify и демо фоторамки, считывающей изображения с карты microSD. Беспроводной дисплей также поддерживает прошивку ESPHome для интеграции с Умным домом через Home Assistant или другие решения домашней автоматизации. Полные схемы, файлы платы для KiCad, высокоуровневая документация и руководства будут опубликованы на GitHub-аккаунте Soldered Electronics после окончания краудфандинговой кампании.
Конструкция Inkplate 13SPECTRA довольно близка к XIAO ePaper DIY Kit EE02 13.3-дюймовому цветному E-Ink дисплею , который Suthinee рассматривала ранее в этом месяце, поскольку она использует ту же панель, плату на ESP32-S3 и поддерживает LiPo-аккумуляторы. Однако дисплей Inkplate имеет некоторые дополнительные преимущества. Он оснащен 16 МБ PSRAM и 32 МБ flash (вместо 8 МБ/16 МБ), имеет встроенный слот для карт microSD и часы реального времени с резервным питанием от батарейки, а также поддерживает расширение через Qwiic-коннекторы и пины GPIO-экспандера, в то время как дисплей от Seeed Studio не имеет пользовательского доступа к GPIO.
Soldered Electronics только что запустили Inkplate 13SPECTRA на Crowd Supply с целью финансирования в $9270, которая уже превышена. Доступны два варианта поддержки: Inkplate 13Spectra с кабелем USB Type-C за $309 и комплект, включающий корпус и аккумулятор на 3000 мА·ч, за $359. Доставка бесплатна в США, для остального мира добавляется $12. Поставки запланированы на конец июня 2026 года. Для сравнения, XIAO ePaper DIY Kit EE02 13.3-дюймовый цветной E-Ink дисплей предлагается за $163.90 в базовой комплектации или за $279.90 с аккумулятором на 5000 мА·ч и корпусом (тогда он называется reTerminal E1004), но его возможности более ограничены.
