VU GPSDR от UUGear – это бюджетная GPS-синхронизированная SDR плата расширения, разработанная специально для Vivid Unit – карманного сенсорного одноплатника на базе Rockchip RK3399, о котором рассказывалось в 2024 году.
VU GPSDR построена на основе АЦП RTL2832U и тюнера Rafael Micro R860, но её отличие от SDR-устройств, таких как PhaseLatch Mini и DeepRad SDR , заключается в интеграции GPS-модуля u-blox NEO-M8N. Этот модуль предоставляет GPS-синхронизированную опорную частоту 24 МГц для задающего генератора Si5351, что обеспечивает высокую стабильность частоты и точность синхронизации, которые обычно встречаются только в значительно более дорогом SDR-оборудовании.

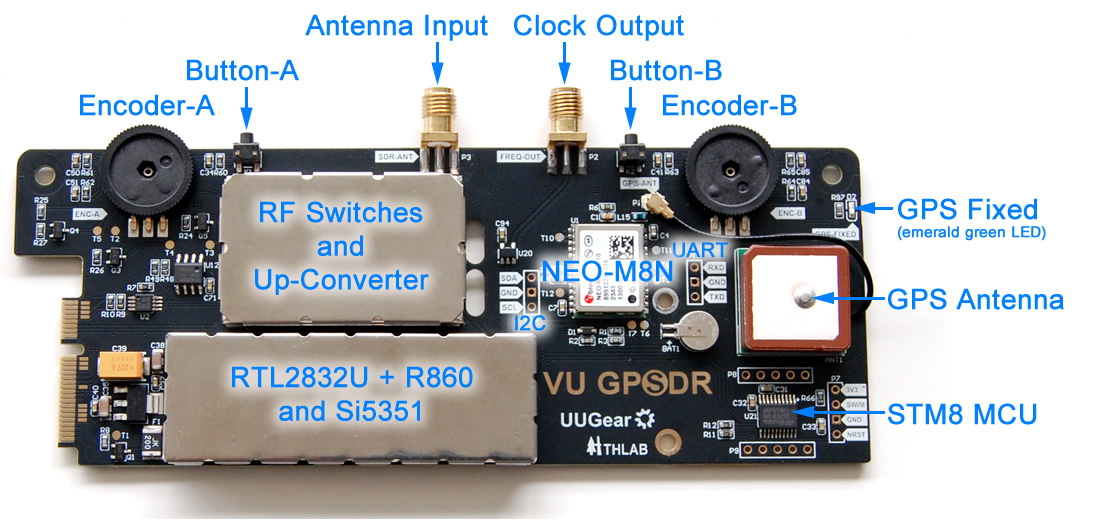

Характеристики VU GPSDR:
- Поддерживаемая платформа – UUGear Vivid Unit через Vivid Unit Extender Gen 1/2 (см. детали ниже)
- Микроконтроллер – STM8S003F для управления на уровне платы
- Радиочастотная часть
- Тюнер – Rafael Micro R860
- АЦП – Realtek RTL2832U
- Диапазон частот – от 500 кГц до 1,766 ГГц
- Полоса пропускания – до 3,2 МГц (рекомендуется 2,4 МГц для стабильности)
- Поддержка КВ – Интегрированный повышающий преобразователь на 108 МГц для приёма ниже 30 МГц (КВ/любительские диапазоны)
- Антенны
- 1x SMA (вход SDR); без Bias-Tee
- 1x SMA выход (программно управляемый источник тактовых импульсов через Si5351)
- Синхронизация
- Задающий генератор – Si5351, синхронизированный 24 МГц PPS от GPS-модуля u-blox NEO-M8N
- Тактирование, корректируемое GPS, для долгосрочной точности частоты; при отсутствии фиксации GPS переходит на внутренний TCXO
- 1x встроенная GPS-антенна, подключённая через разъём IPEX 1-го поколения; с поддержкой Bias-Tee 5В
- I2C-разъём для NEO-M8N
- Прочее
- Два поворотных энкодера (программно настраиваемые для настройки частоты, громкости, масштаба и т.д.)
- 2x кнопки для управления
- Зелёный светодиод фиксации GPS
- SWD-разъём для микроконтроллера STM8
- Габариты – 210 × 110 × 10 мм
- Вес – 0,065 кг

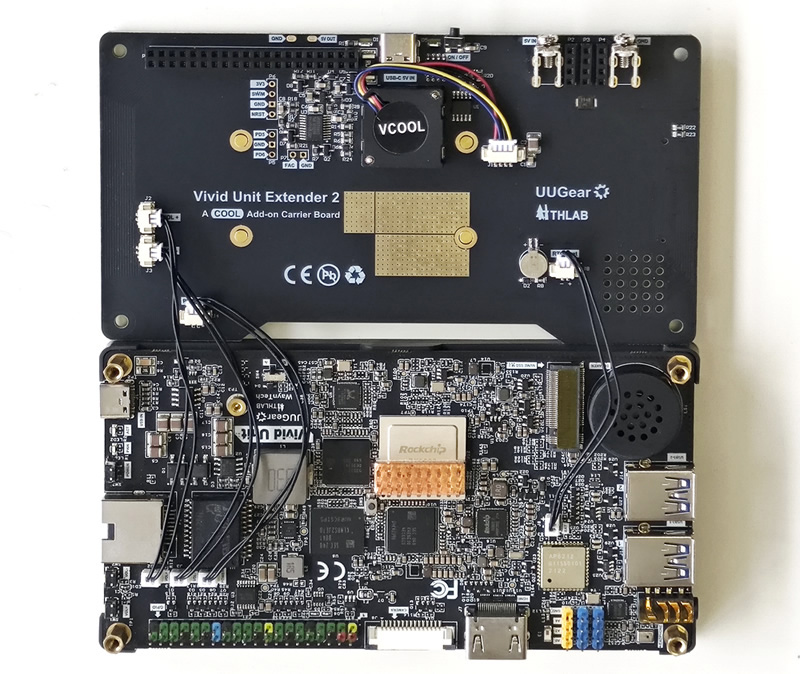

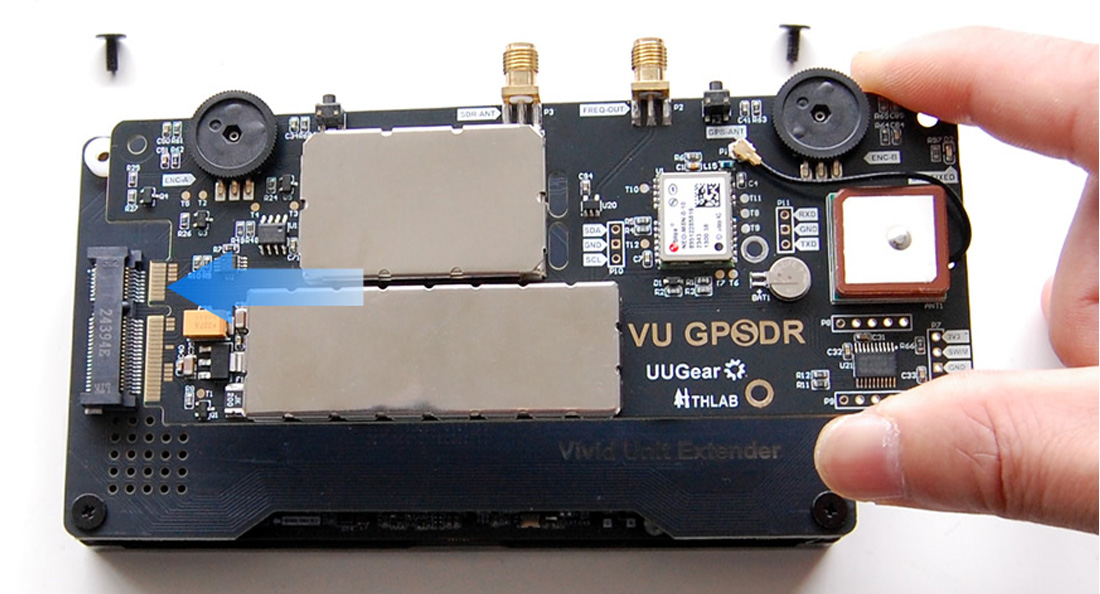

Для использования платы SDR требуется Vivid Unit Extender. Extender подключается к задней части Vivid Unit через GPIO и три других разъёма, затем плата VU GPSDR подключается через разъём mini PCIe на Vivid Unit Extender.

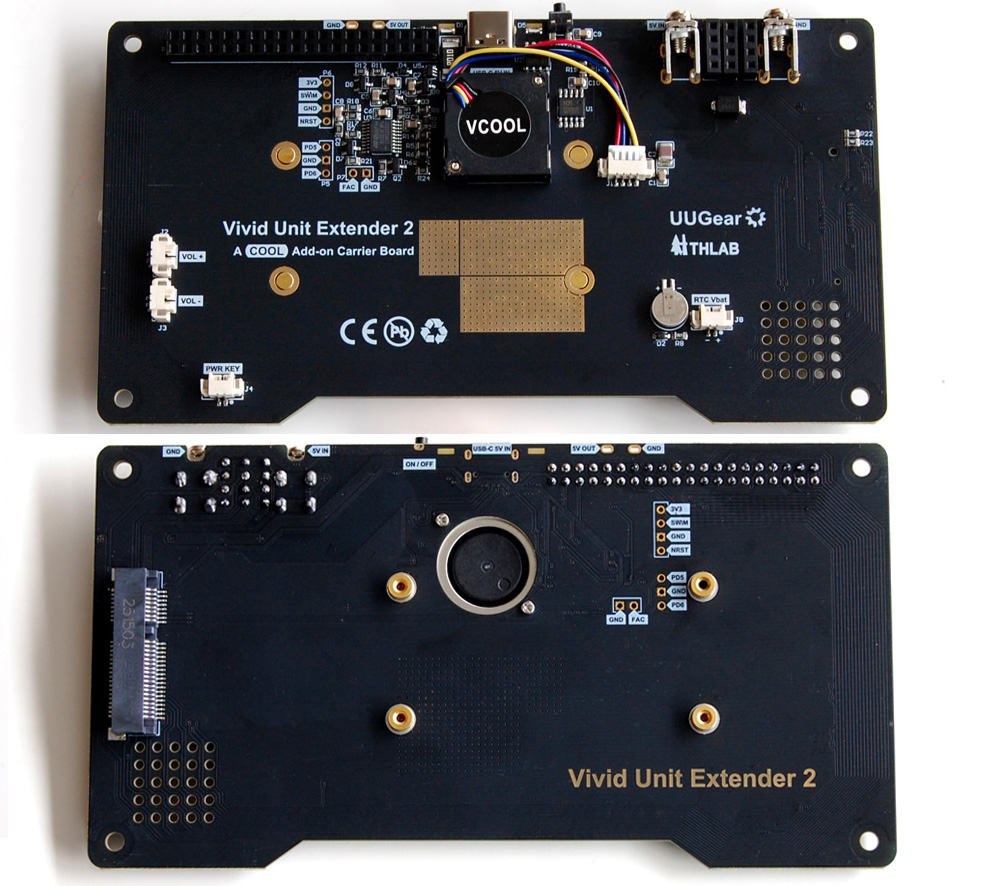

Компания также отмечает, что VU GPSDR поддерживает как Vivid Unit Extender первого, так и второго поколения. Основное отличие между ними заключается в том, что Gen 2 оснащён контроллером быстрой зарядки CH224K, более тихим 4-проводным вентилятором турбинного типа для улучшенного теплоотвода, а также в него добавлены винтовые клеммы для внешнего источника питания; помимо этого, он включает защиту от перенапряжения/пониженного напряжения, RTC, watchdog и другие функции.
VU GPSDR работает с GPSDR++ – форком проекта с открытым исходным кодом SDR++ (v1.2.0) . Поскольку SoC RK3399 в Vivid Unit должен обрабатывать водопад в реальном времени и демодуляцию, компания рекомендует включить аппаратное ускорение для GPU Mali-T860, чтобы избежать задержек. Установка пакета Vue (Vivid Unit Extender) и бинарного файла gpsdrpp осуществляется просто через apt в ОС Vivid Unit на базе Debian.
Плата расширения VU GPSDR доступна за 65,00 евро (примерно 77,40 долл. США) в магазине UUGear . Однако это не автономное устройство; также понадобятся Vivid Unit (99,00 евро) и Vivid Unit Extender (28,00 евро) . Общая стоимость готовой портативной системы составляет примерно 192 евро (около 205 долл. США), без учёта антенн.
