PiLink PL-R5/R5M Series – IP20/IP65 промышленные ПК на базе Raspberry Pi CM5

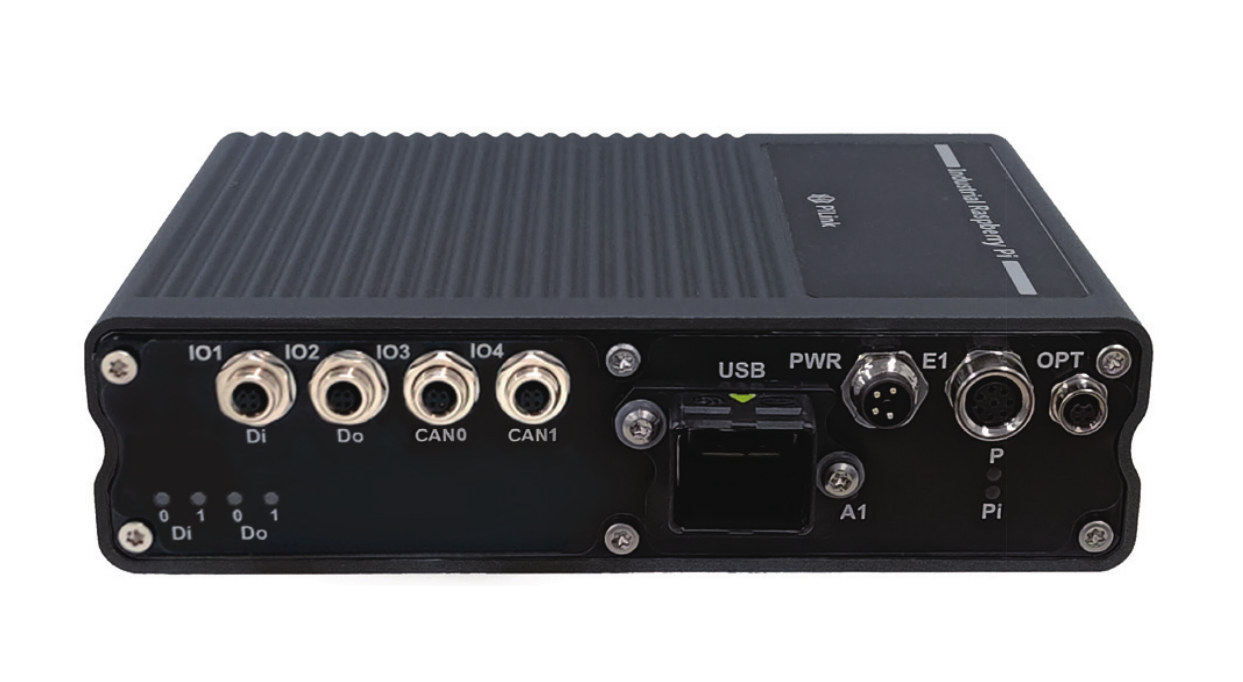

Серия PL-R5 предоставляет один порт USB 3.0, один порт Gigabit Ethernet и входное напряжение 9–40 В постоянного тока, тогда как серия PL-R5M предлагает один порт USB 2.0, один порт Ethernet 100 Мбит/с, дополнительный порт Gigabit Ethernet (опционально) и диапазон входного напряжения 10,7–28,8 В постоянного тока. Обе включают опциональные WiFi 5 и Bluetooth, сокет M.2 B-Key для сотовой связи, опциональные интерфейсы RS-232, RS-485, I2C и другие. Модели IP65 предлагаются в конфигурациях Basic, Basic Plus (добавляет 4 аналоговых входа, 4x DI/DO) и USB (3 порта USB). PL-R5 также имеет вариант DIO CAN IP65 с двумя DI, двумя DO и двумя интерфейсами CAN Bus. Варианты IP20 имеют еще более широкий выбор опций.

Характеристики PiLink PL-R5/R5M (IP65):

• SoM – Raspberry Pi CM5
  • SoC – Broadcom BCM2712
    • ЦПУ – Четырехъядерный 64-битный процессор Arm Cortex-A76 @ 2.4 ГГц
    • ГПУ – VideoCore V3D VII GPU 800 МГц
  • Системная память – До 8 ГБ LPDDR4-4267 SDRAM с ECC
  • Накопитель – До 64 ГБ флеш-памяти eMMC
  • Беспроводная связь – WiFi 5 IEEE 802.11 b/g/n/ac (2.4/5.0 ГГц) и Bluetooth 5.0 LE
• Накопитель – Слот для карты MicroSD
• Камера – Внутренний разъем MIPI CSI
• Сетевые интерфейсы
  • PL-R5 (Все варианты) – Порт Gigabit Ethernet (M8)
  • PL-R5M Basic и USB – Порт Ethernet 100 Мбит/с (M8)
  • PL-R5M Basic Plus – Порт Ethernet 100 Мбит/с (M8) и порт Gigabit Ethernet (M8)
  • Опционально WiFi 5/Bluetooth 5.0 LE (на SoM)
  • Опционально 4G LTE через слот M.2 B-Key (индустриальный модем 4G LTE Cat-7 EM7431) и слот для карты NanoSIM
• USB
  • PL-R5 – 1 порт USB 3.0 Type-A
  • PL-R5M – 1 порт USB 2.0 Type-A
  • Порт USB Type-C для прошивки eMMC
  • Вариант USB – 2 дополнительных порта USB 2.0
• Расширение
  • Вариант BASIC Plus – Порты ввода-вывода M5 с 2x DI, 2x DO, 4 аналоговых входа
  • Вариант DIO CAN – Порты ввода-вывода M5 с 2x DI, 2x DO, 2 шины CAN
  • Опциональный 4-контактный разъем M5 для I2C, RS-232 или RS-485 (выбирается)
  • Внутренний 40-контактный GPIO-заголовок
• Прочее
  • Управление вентилятором
  • Вход для внешней батареи
  • Резервная батарея BR1225 или CR1225 для RTC
  • Встроенный аппаратный сторожевой таймер
  • Переключатель записи eMMC
  • Варианты монтажа: на DIN-рейку, настенный монтаж
• Питание
  • PL-R5 – Входное напряжение 9–40 В постоянного тока
  • PL-R5M – Входное напряжение 10,7–28,8 В постоянного тока
• Габариты – 132 x 88,7 x 35 мм
• Вес – около 540 грамм
• Температурный диапазон – Рабочий: от -20 до +60 °C; хранение: от -25 до +85 °C
• Влажность – 0–95% (без конденсации)
• Степень защиты – IP65
• Вибрация/удар – IEC 60068-2-6 / IEC 60068-2-27
• ЭМП – Излучаемые помехи EN55016-2-3
• ЭМС
  • Иммунитет к электростатическому разряду EN 61000-4-2
  • Иммунитет к радиочастотным электромагнитным полям EN 61000-4-3
  • Иммунитет к быстрым переходным процессам EN 61000-4-4

Варианты IP20 промышленных ПК PiLink PL-R5 и PL-R5M имеют в основном те же характеристики, но не оснащены водонепроницаемыми разъемами, что позволяет компании предоставлять более широкий спектр опций интерфейсов, включая Single Pair Ethernet , поддержку дисплея для обслуживания, дополнительные COM- и USB 3.0 порты и так далее.

Все модели работают под управлением Raspberry Pi Bookworm или Trixie OS с соответствующими драйверами. На каждой странице продукта есть обширная документация и ссылки на образы ОС, однако, помимо общедоступного краткого описания продукта, все остальные ресурсы требуют от клиентов входа в систему (бесплатная регистрация) или обращения в компанию.

PiLink не предоставляет информацию о ценах или даже способах покупки своих промышленных ПК на базе Raspberry Pi CM5 IP20/IP65 или платы расширения, поэтому, вероятно, заинтересованным сторонам необходимо связаться с компанией. Более подробная информация о каждой модели доступна на сайте компании .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
