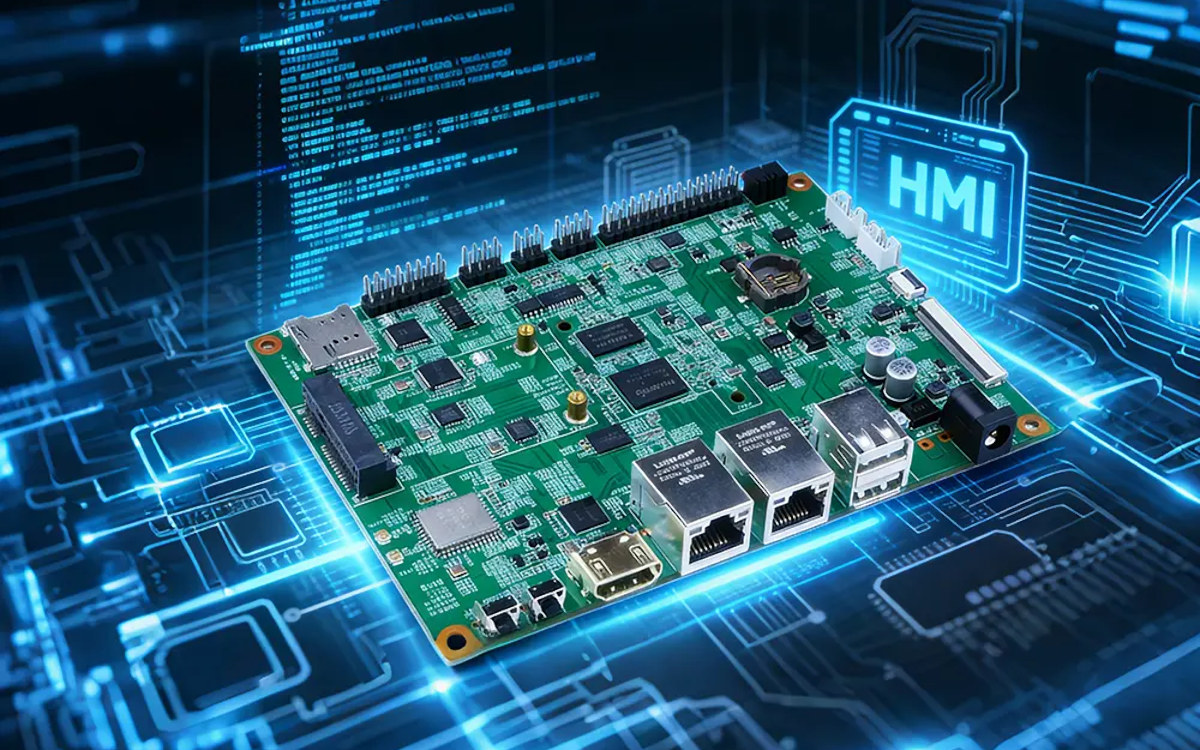

Geniatech DB3506 — это полнофункциональная отладочная плата на Rockchip RK3506 и промышленный одноплатный компьютер форм-фактора 3,5 дюйма

Плата объединяет трехъядерный однокристальный систему Arm Cortex-A7 с оперативной памятью LPDDR3 объёмом от 256 МБ до 1 ГБ и вариантами флеш-памяти NAND на 256 МБ или 512 МБ, предлагает интерфейсы вывода изображения HDMI и RGB для сенсорного дисплея, два порта Fast Ethernet, двухдиапазонный Wi-Fi и Bluetooth 5.0, опциональную поддержку 4G LTE через слот mini PCIe, два порта USB 2.0, а также ряд разъемов для шины CAN, RS-232/RS-485, аудио, GPIO и других целей.

Характеристики Geniatech DB3506:

• Однокристальная система – Rockchip RK3506
  • ЦП
    • 3 ядра Arm Cortex-A7
    • Ядро реального времени Arm Cortex-M0
  • Графический процессор – только 2D GPU с аппаратным ускорением 2D-рендеринга
  • Блок обработки видео (VPU) и нейропроцессор (NPU) отсутствуют
• Системная память – 512 МБ LPDDR3 (опционально 256 МБ или 1 ГБ)
• Накопитель – 256 МБ флеш-памяти NAND (опционально 512 МБ)
• Видеовыход
  • Выход HDMI
  • 50-контактный FPC-интерфейс для RGB-дисплея с поддержкой до 1280 × 1280 @ 60 к/с + интерфейсы для сенсорного ввода I2C (8-контактный FPC) и USB (4-контактный FPC)
• Аудио – 2 трёхконтактных аудиоразъема
• Сетевые интерфейсы
  • 2 порта Fast Ethernet 10/100 Мбит/с с разъемами RJ45
  • Двухдиапазонный Wi-Fi и Bluetooth 5.0 с двумя IPEX-коннекторами для антенн
  • Опциональная сотовая связь 4G LTE через слот mini PCIe и слот для карты micro SIM
• USB – 2 порта USB 2.0 Type-A
• Последовательные интерфейсы
  • 4 UART через 16-контактный разъем
  • RS-232/RS-485 через 8-контактный разъем
  • 2 шины CAN через 8-контактный разъем
  • 30-контактный разъем GPIO
• Отладка – 4-контактный отладочный разъем
• Прочее
  • Кнопки Reboot и Recovery
  • 2 светодиода (питание и состояние системы)
  • Держатель батарейки RTC CR2032
• Питание – 12 В / 1,5 А через разъем питания DC 5.5/2.1 мм или 2-контактный фиксируемый клеммник Phoenix
• Габариты – 146 × 102 мм (одноплатный компьютер форм-фактора 3,5 дюйма)
• Вес – 105 грамм
• Диапазон рабочих температур
  • Эксплуатация – Коммерческий: от 0°C до +60°C; промышленный: от -40°C до +85°C
  • Хранение – Коммерческий: от -20°C до +70°C; промышленный: от -40°C до +105°C

Geniatech обеспечивает поддержку Linux через проекты Yocto и Buildroot. Общедоступная документация ограничена, и на данный момент доступна только спецификация, в основном содержащая аппаратные детали, такие как распиновка разъемов. Предположительно, Geniatech опирается на официальный SDK от Rockchip. Стоит отметить, что однокристальная система Rockchip RK3506 получила поддержку в недавно выпущенном ядре Linux 6.19 с добавлением драйверов I2C, pintctrl, clock, MIPI DSI PHY и Ethernet.

Это далеко не первая отладочная плата, одноплатный компьютер или модуль типа System-on-Module (SoM) на Rockchip RK3506, но большинство других компаний сосредотачиваются на более компактных и недорогих решениях, таких как модуль и одноплатный компьютер ArmSoM CM1 , одноплатный компьютер Luckfox Lyra Zero W размером с Pi Zero и   промышленный одноплатный компьютер Banana Pi BPI-Forge1 размером с банковскую карту , среди прочих. Ближайшим конкурентом Geniatech DB3506 является одноплатный компьютер Forlink OK3506J-C , который предлагает многие из тех же функций, с некоторыми отличиями, такими как наличие MIPI DSI вместо HDMI.

Компания Geniatech не предоставила информацию о ценах, но заявляет, что отладочная плата DB3506 теперь доступна по всему миру, а технические ресурсы, спецификации и программные пакеты доступны от компании. Дополнительные детали можно найти на странице продукта и в пресс-релизе .
