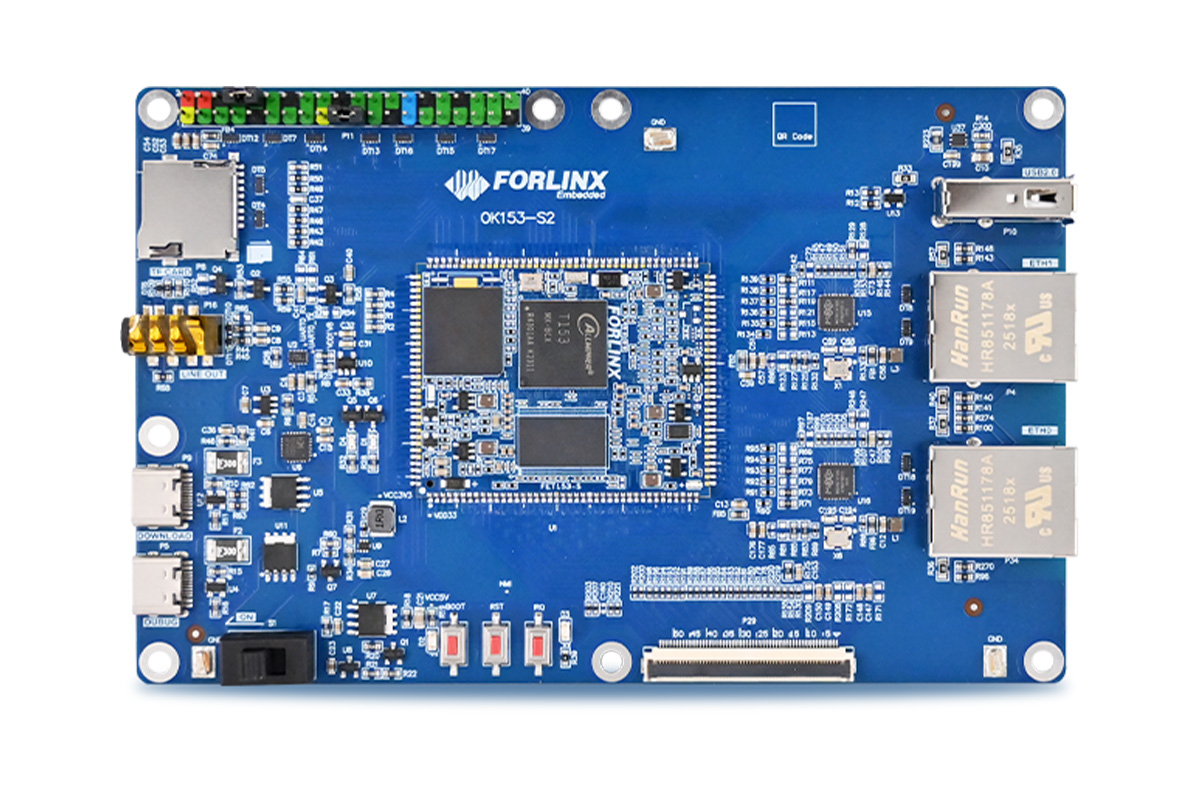

Forlinx представила OK153-S12 Mini, плату Allwinner T153 SBC/разработки, которая, по-видимому, является недорогой версией OK153-S SBC представленной ранее. Она сохраняет тот же модуль FET153-S SoM, но заменяет промышленные клеммные блоки, mini PCIe и некоторые другие интерфейсы на более компактный форм-фактор и 40-контактный заголовок, совместимый с Raspberry Pi.
Плата SBC поддерживает до 1 ГБ памяти DDR3, до 512 МБ NAND flash или 8 ГБ eMMC flash, а также имеет слот для карты microSD для хранения данных. Другие интерфейсы включают два порта Gigabit Ethernet, два порта USB Type-C для питания, данных и отладки, а также порт USB 2.0 Host. Поддержка дисплея осуществляется через интерфейс RGB LCD с управлением подсветкой через PWM. Другие функции включают моно аудиовыход через 3.5-мм аудиоразъем, множественные GPIO, кнопки для сброса, загрузки и пользовательского ввода, а также различные светодиоды состояния и 40-контактный заголовок GPIO, совместимый с Raspberry Pi, для расширения.
Характеристики Forlinx OK153-S12 Mini:

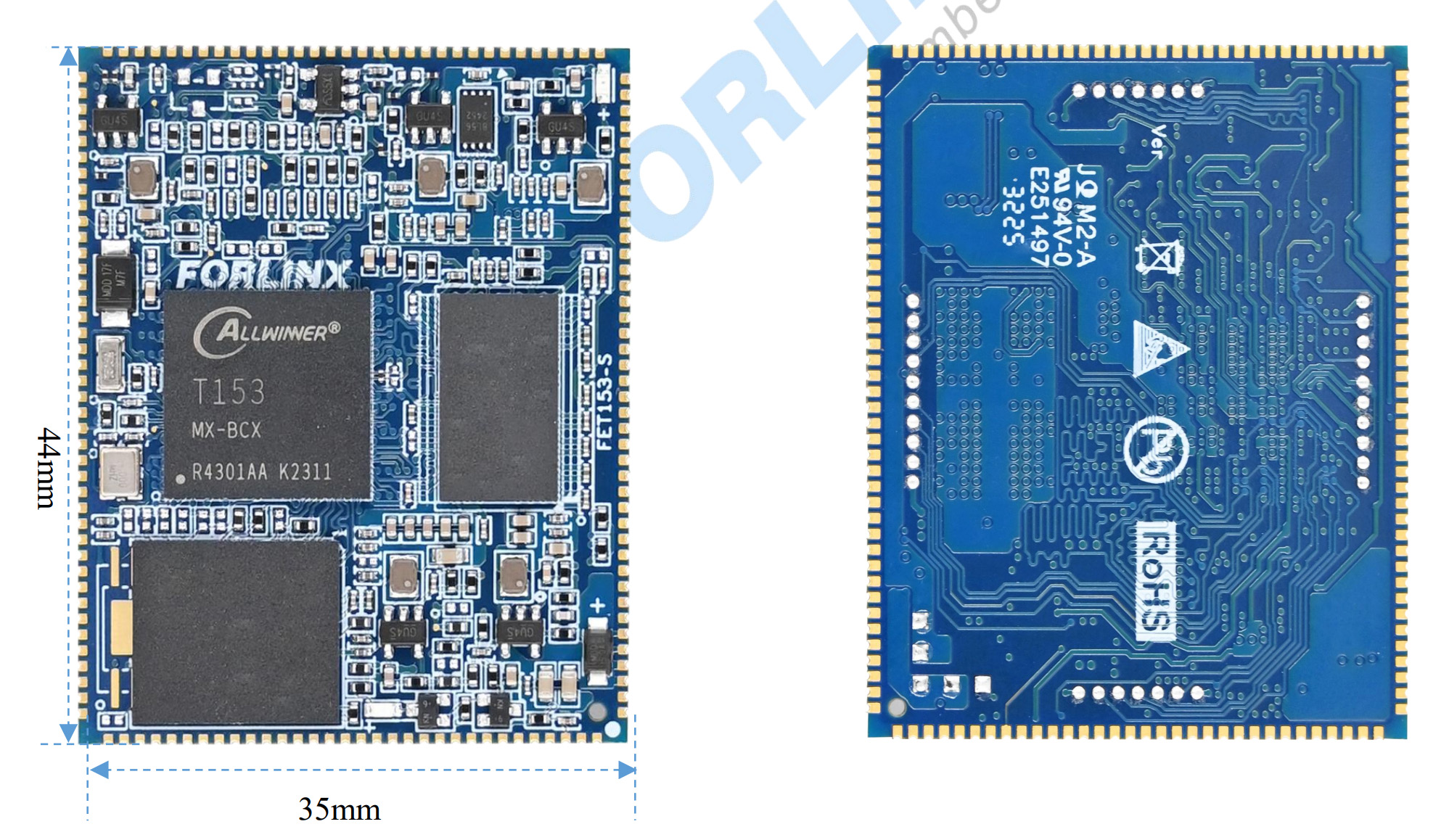

- SoM – Forlinx FET153-S System-on-Module
- SoC – Allwinner T153
- CPU
- 4 ядра Arm Cortex-A7 с частотой до 1.6 ГГц
- Ядро XuanTie E907 RISC-V с частотой до 600 МГц
- GPU – Только 2D GPU
- Без VPU, без NPU
- Аппаратный шифратор и поддержка безопасной загрузки
- CPU
- Системная память – 256 МБ, 512 МБ или 1 ГБ DDR3
- Накопитель
- 256 МБ, 512 МБ NAND Flash или
- До 8 ГБ eMMC flash
- Интерфейсы хоста – 185 контактов через краевой соединитель + интерфейс LGA
- SoC – Allwinner T153

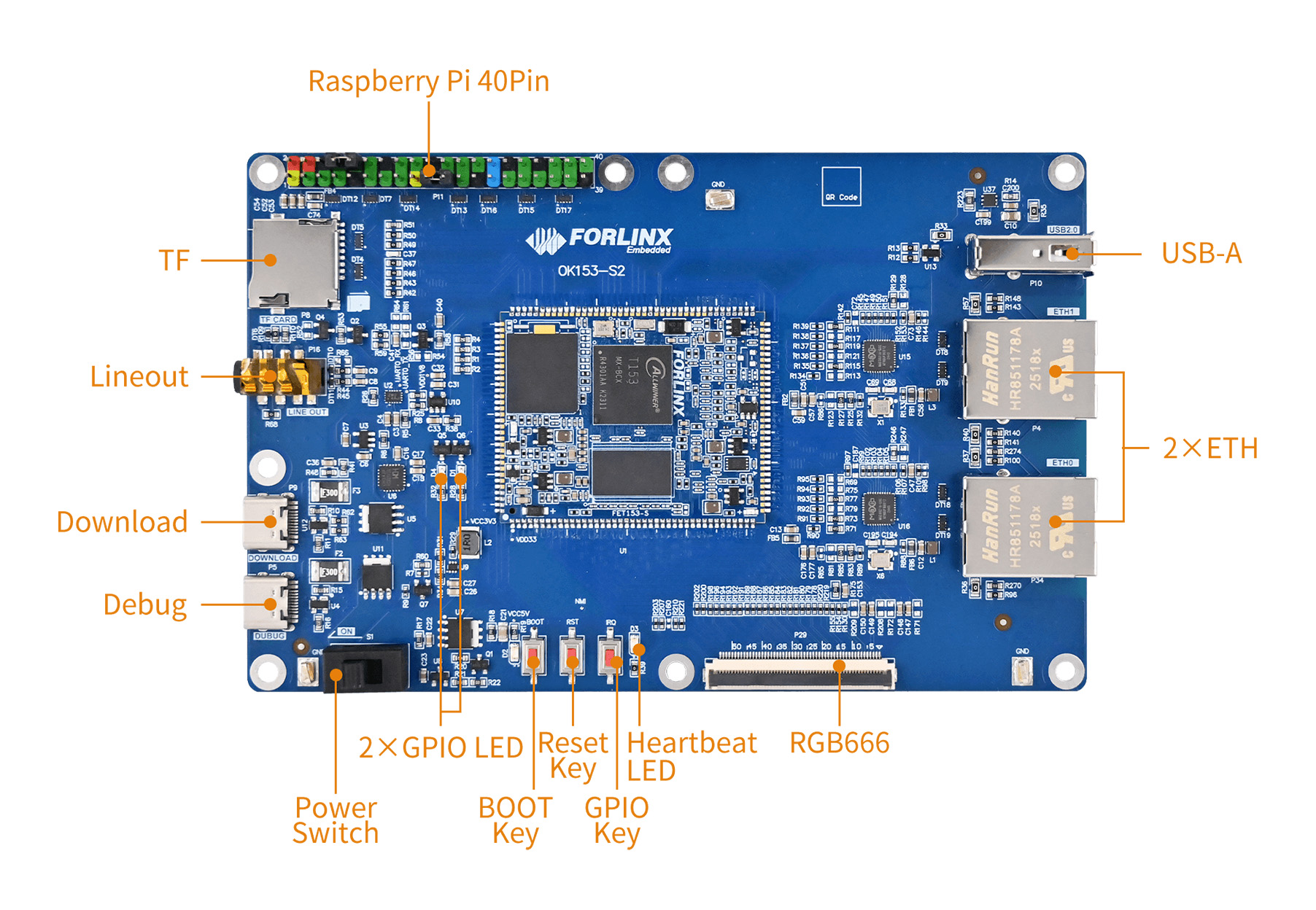

- Накопитель – Слот для карты MicroSD
- Дисплей – Интерфейс LCD RGB666 (18-бит); примечание: SoM поддерживает до RGB888 1080p60
- Аудио – 3.5-мм моно аудиоразъем
- Сеть – 2 порта Gigabit Ethernet RJ45
- USB
- Порт USB 2.0 Host Type-A
- Порт USB Type-C (нативный USB 2.0 OTG/Device)
- Порт USB Type-C для отладки (UART-to-USB)
- Расширение – 40-контактный заголовок GPIO, совместимый с Raspberry Pi, с UART, SPI, I2C, PWM и т.д.
- Прочее
- Кнопки Boot, Reset и GPIO
- Светодиод Heartbeat, светодиод GPIO
- Переключатель питания
- Питание – 5В от порта USB Type-C
- Габариты – Уточняются
Программная поддержка для OK153-S12 Mini основана на Linux 5.10. Компания предоставляет образ ОС, тестовые демо, исходный код и руководство, а также различные документы, связанные с оборудованием, такие как руководство пользователя и схемы платы-носителя с разводкой PCB. Forlinx предоставляет техническую документацию через Dropbox, и для получения ссылки на скачивание необходимо связаться с ними после покупки.
Компания не предоставляет информацию о цене для SBC, и для получения коммерческого предложения необходимо связаться с ними напрямую. Они обещают долгосрочную стабильность поставок со сроком жизненного цикла 10–15 лет. Дополнительная информация доступна на странице продукта .
