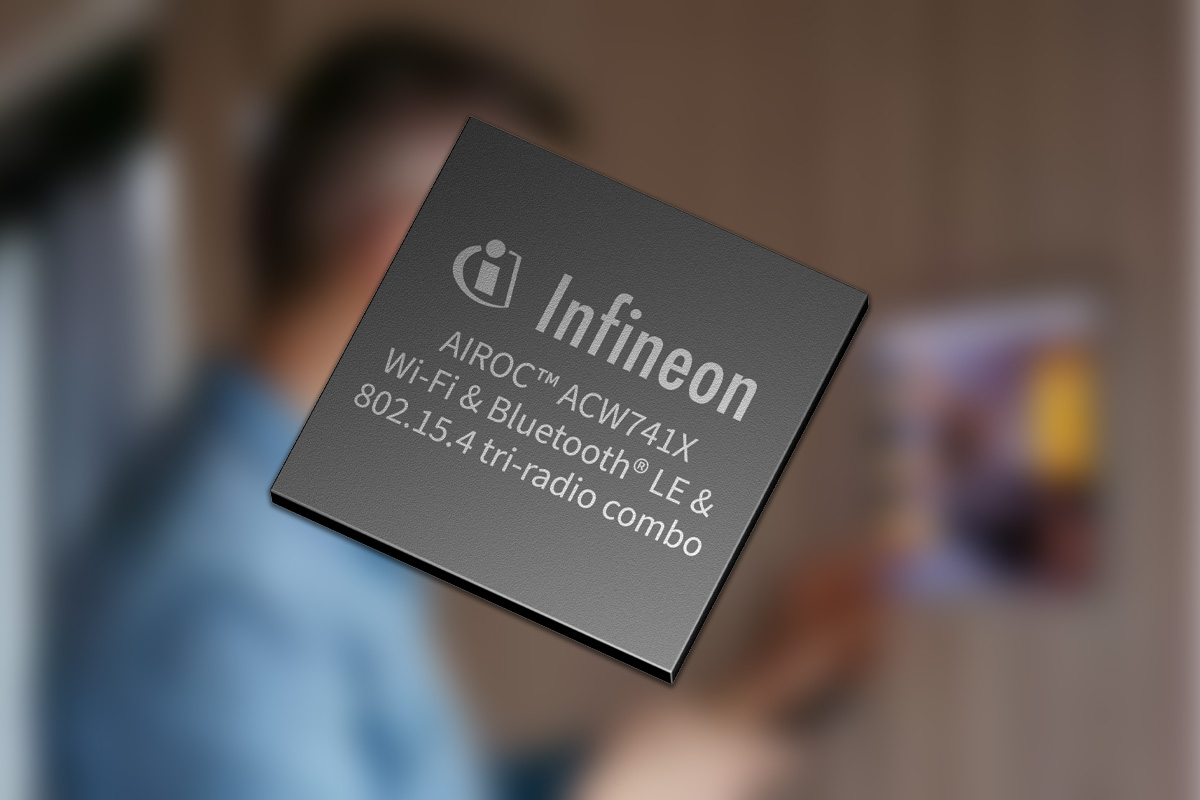

Infineon представила семейство беспроводных однокристальных систем AIROC ACW741x с трехдиапазонным Wi-Fi 7, разработанное для IoT устройств и устройств умного дома. Компания отмечает, что это первое решение Wi-Fi 7 с радио Wi-Fi 7 «20 MHz» 1×1, Bluetooth 6.0 (включая Channel Sounding) и радио 802.15.4 для поддержки Thread и Matter в корпусе QFN размерами 7×7 мм.
При упоминании Wi-Fi 7 (802.11be) обычно представляют высокопроизводительные маршрутизаторы и смартфоны с гигабитными скоростями передачи данных по широким каналам 320 МГц. Однако стандарт также включает функции, специально разработанные для энергоэффективных IoT устройств. Новое семейство Infineon AIROC ACW741x, которое компания называет «первым в отрасли» SoC Wi-Fi 7, специально оптимизированным для IoT приложений, включая умный дом, датчики с батарейным питанием, системы контроля доступа, отслеживание активов, видеодомофоны, IP-камеры, умные замки, термостаты и другие постоянно подключенные устройства, требующие безопасного беспроводного соединения с низким энергопотреблением.

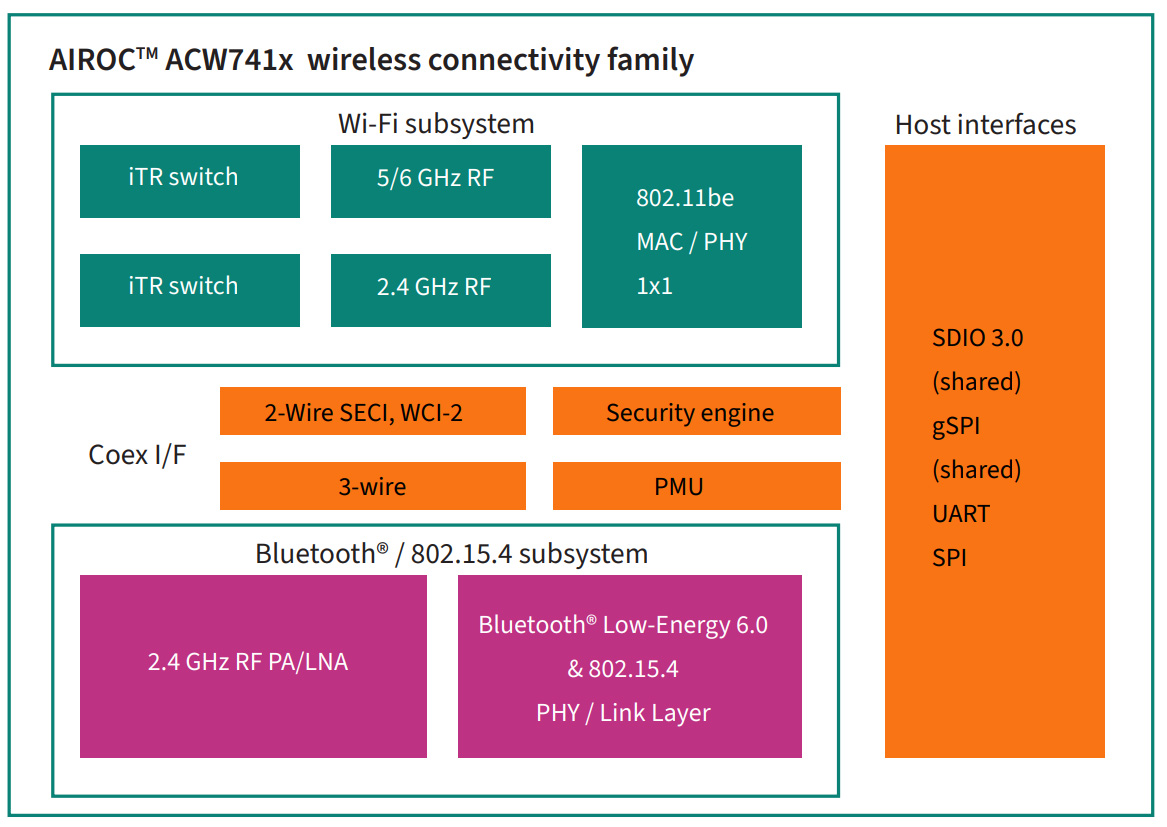

Характеристики Infineon AIROC ACW741x:
- Беспроводные интерфейсы
- Wi-Fi 7 (802.11be)
- 1×1 SISO, трехдиапазонный (2.4 ГГц, 5 ГГц, 6 ГГц)
- Полоса пропускания канала 20 МГц (скорость передачи данных на физическом уровне до 86 Мбит/с)
- Производительность – Мощность передачи до +23 дБм, чувствительность -100 дБм
- Bluetooth 6.0
- Bluetooth Low Energy (LE) с Channel Sounding для высокоточного измерения дальности
- Функции – изохронные каналы LE, LE Long Range (чувствительность -109 дБм)
- IEEE 802.15.4
- Поддерживает экосистемы Thread и Matter
- Режимы – радиосопроцессор (RCP), способен работать как Thread Border Router
- Производительность – Мощность передачи до +18 дБм
- Wi-Fi 7 (802.11be)
- Интерфейсы хоста
- Wi-Fi – SDIO 3.0, gSPI
- Bluetooth / 802.15.4 – общий SDIO/gSPI, UART, SPI
- Питание – Потребление в режиме подключенного ожидания Wi-Fi 70 мкВт (DTIM10)
- Корпус – 60-выводной QFN, 7 x 7 мм, шаг 0.4 мм (оптимизирован для двухслойных PCB)
- Температура – промышленный диапазон: от -40°C до 105°C; потребительский: от -40°C до 85°C
Наиболее интересной особенностью данной микросхемы является комбинированная поддержка Wi-Fi 7 и Bluetooth 6.0. Хотя скорость передачи данных по Wi-Fi ограничена 86 Мбит/с (MCS7) из-за ограничения в 20 МГц, это позволило Infineon уменьшить размер кристалла и энергопотребление (заявлено 70 мкВт в режиме подключенного ожидания), сохраняя при этом функции Wi-Fi 7, такие как Multi-Link Operation (MLO). Модуль поддерживает энергоэффективные функции Wi-Fi 7, такие как Multi-Link Single Radio (MLSR), Multi-Resource Units (MRU) и Restricted Target Wake Time (r-TWT), а также различные функции sensing, например, IEEE 802.11bf Wi-Fi sensing с использованием CSI и IEEE 802.11mc Fine Time Measurement (FTM).
Bluetooth 6.0 представляет Channel Sounding — фазовую технологию измерения дальности, которая предлагает значительно более высокую точность и безопасность по сравнению с традиционным определением приближения на основе RSSI. Это делает микросхему особенно интересной для приложений «умного доступа», таких как защищенные цифровые автомобильные ключи или умные дверные замки, где необходимо точно знать, на каком расстоянии пользователь находится от устройства.

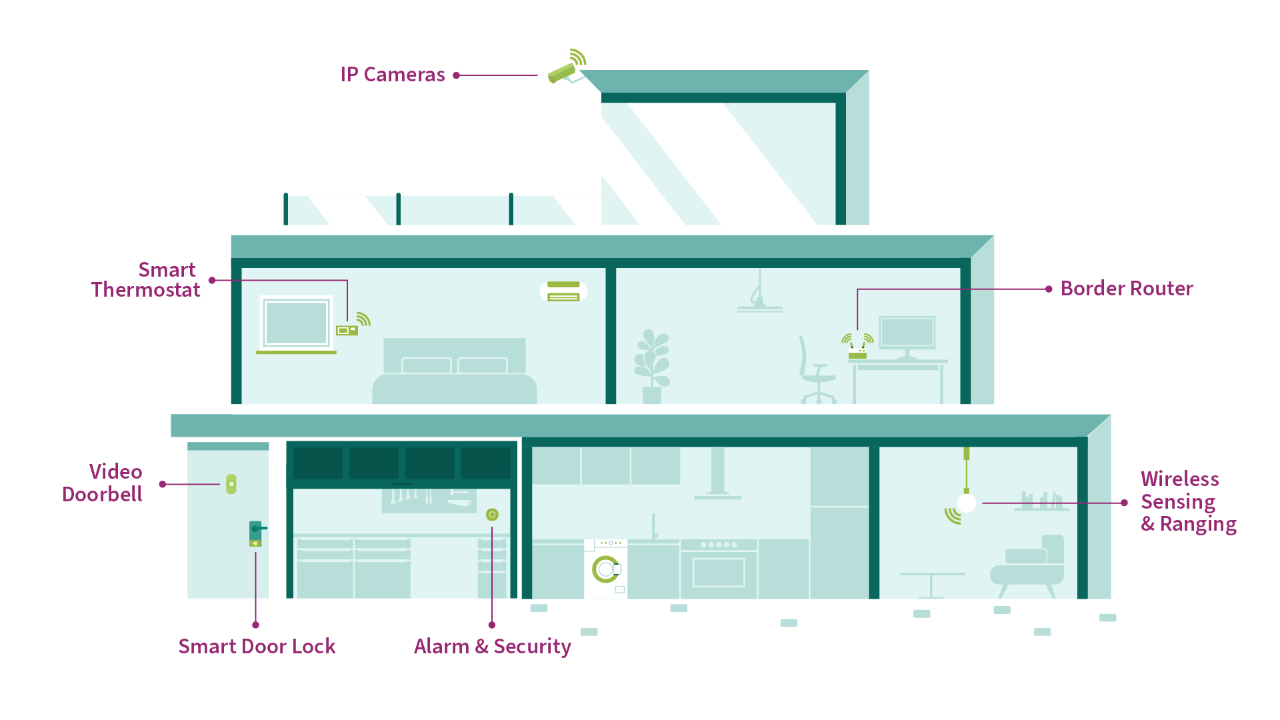

Как упоминалось ранее, эти трехдиапазонные IoT SoC Wi-Fi 7 со сверхнизким энергопотреблением могут использоваться в различных приложениях, включая камеры видеонаблюдения, видеодомофоны, умные замки, умные термостаты, бытовую технику, робототехнику и умные колонки, а также могут быть настроены как Matter Border Router для соединения устройств Thread с локальными сетями Wi-Fi. Компания также предоставляет пример с аппаратной схемой и документацией для быстрого начала работы.
Со стороны программного обеспечения микросхема разработана для взаимодействия с различными процессорами-хостами, включая системы как A-класса (Linux/Android), так и M-класса (RTOS). Микросхема обменивается данными с хостом через SDIO 3.0, gSPI, UART и SPI, а Infineon предоставит комплекты для проектирования оборудования, программные пакеты и руководства по применению для ускорения разработки после выпуска продукта.
Infineon выпустила в общей сложности 8 SKU в рамках семейства, в основном различающихся поддерживаемыми частотными диапазонами и температурными диапазонами.
| Part Number | Radio Support | Bands | Temp Range |
|---|---|---|---|
| ACW7413Q7Q | Wi-Fi 7 + BT LE + 802.15.4 | Tri-Band (2.4/5/6 GHz) | -40°C to 105°C |
| ACW7412Q7Q | Wi-Fi 7 + BT LE + 802.15.4 | Dual-Band (2.4/5 GHz) | -40°C to 105°C |
| ACW7403Q7Q | Wi-Fi 7 + BT LE | Tri-Band (2.4/5/6 GHz) | -40°C to 105°C |
| ACW7402Q7Q | Wi-Fi 7 + BT LE | Dual-Band (2.4/5 GHz) | -40°C to 105°C |
Модели, оканчивающиеся на «Q71» вместо «Q7Q», поддерживают стандартный температурный диапазон от -40°C до 85°C.
Семейство AIROC ACW741x в настоящее время доступно в виде образцов. Infineon отмечает, что для ускорения выхода на рынок доступна «экосистема поставщиков модулей», в которую входят такие партнеры, как Ezurio, Murata, Azurewave, Quectel и другие. Дополнительная информация доступна на странице продукта и в пресс-релизе .
