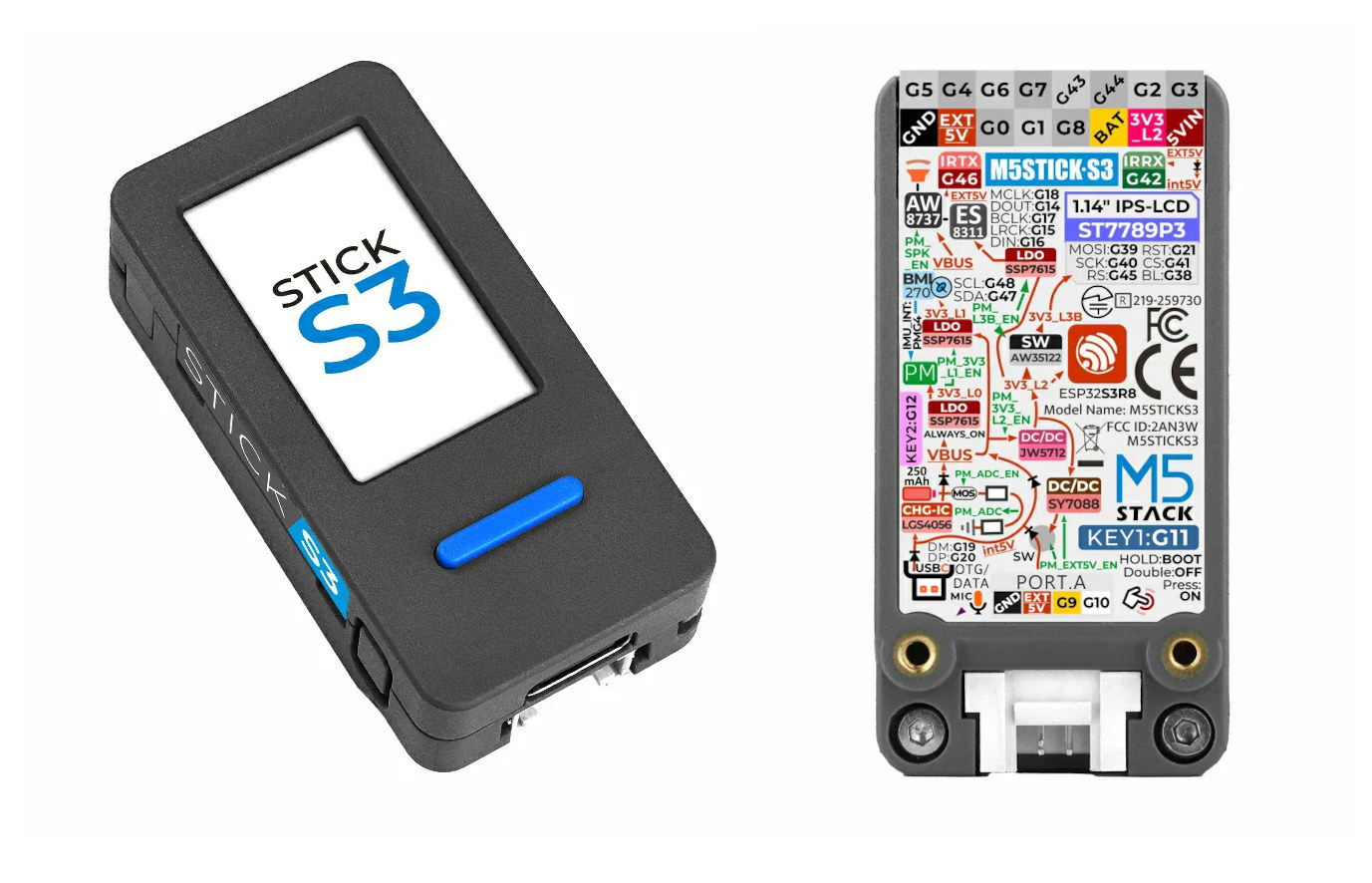

M5Stack StickS3 ESP32-S3 Mini IoT Dev Kit оснащен цветным дисплеем 1,14 дюйма, динамиком и микрофоном для голосового взаимодействия

Это обновленная версия StickC-Plus2 на базе ESP32-PICO-V3 с более мощным модулем ESP32-S3, портом USB Type-C OTG, улучшенной аудиосистемой на базе монофонического аудиокодека ES8311, немного увеличенной батареей емкостью 250 мА·ч, а также 4-контактным разъемом Grove и 16-контактным GPIO-разъемом типа «мама» для расширения.

Характеристики M5Stack StickS3:

• SiP – Espressif ESP32-S3-PICO-1-N8R8, как в IoT контроллерах M5Stack ATOMS3R и ATOMS3R Cam
  • SoC –    ESP32-S3
    • ЦП – Двухъядерный Tensilica LX7 с частотой до 240 МГц
    • Память – 512 КБ SRAM, 16 КБ RTC SRAM
    • Беспроводная связь – WiFi 4 на 2,4 ГГц и Bluetooth 5 LE + Mesh
  • Память – 8 МБ QSPI PSRAM
  • Хранилище – 8 МБ QSPI флеш-памяти
• Дисплей – Цветной IPS экран 1,14 дюйма с разрешением 240×135; драйвер ST7789P3
• Аудио
  • Аудиокодек ES8311 I2S с разрешением 24 бита
  • MEMS микрофон, отношение сигнал/шум (SNR): 65 дБ
  • Динамик 8Ω/1Вт в корпусе 2011 и усилитель мощности AW8737
• USB – Порт USB-C для питания и программирования
• Сенсор – 6-осевой датчик движения BMI270
• Расширение
  • 16-контактный порт HAT2 (шаг 2,54 мм)
  • 4-контактный разъем Grove (5В без нагрузки, макс.: 4,88В @ 0,38А)
• Прочее
  • Кнопка для режима загрузчика (удерживать), включения питания (нажать) и выключения питания (двойное нажатие)
  • Интегрированный ИК-передатчик + ИК-приемник
  • Магнитная задняя панель
• Питание
  • 5В через порт USB-C, разъем Grove или порт HAT2
  • Батарея 250 мА·ч
• Потребление энергии
  • Выключено: 4,2В @ 14,02 мкА
  • Состояние L1: 4,2В @ 52,47 мкА
  • Состояние L2: 4,2В @ 102,40 мкА
  • Состояние L3A: 4,2В @ 36,69 мА
  • Полная нагрузка: 4,2В @ 519,02 мА
• Габариты – 48 x 24 x 15 мм
• Вес – 20 грамм
• Температурный диапазон – 0 ~ 40°C

Некоторые важные предупреждения относительно набора:

• Интерфейс Grove в нижней части устройства можно настроить в режим вывода или ввода 5В. По умолчанию интерфейс находится в режиме ввода, при котором питание 5В может подаваться через интерфейс Grove, вывод EXT_5V на верхней шине Hat2-Bus или интерфейс 5VIN. При настройке в режиме вывода, ввод разрешен только через USB или вывод 5V IN на верхней шине Hat2-Bus. Не подавайте питание от других выходных интерфейсов из-за риска короткого замыкания.
• При использовании функции ИК-приема, усилитель мощности динамика должен быть отключен.
• При питании от батареи (USB не подключен) рекомендуется держать громкость динамика ниже 75%, чтобы избежать неожиданной перезагрузки устройства из-за чрезмерного потребления энергии.

M5Stack предоставляет поддержку для Arduino, веб-среды визуального программирования UiFlow2, фреймворка ESP-IDF и PlatformIO. Также доступно руководство по использованию StickS3 с прошивкой голосового ассистента Xiaozhi. Ресурсы для начала работы, схемы и другие материалы можно найти на сайте документации .

M5Stack продает StickS3, также называемый M5StickS3, за $21.50 на AliExpress и в магазине компании .
