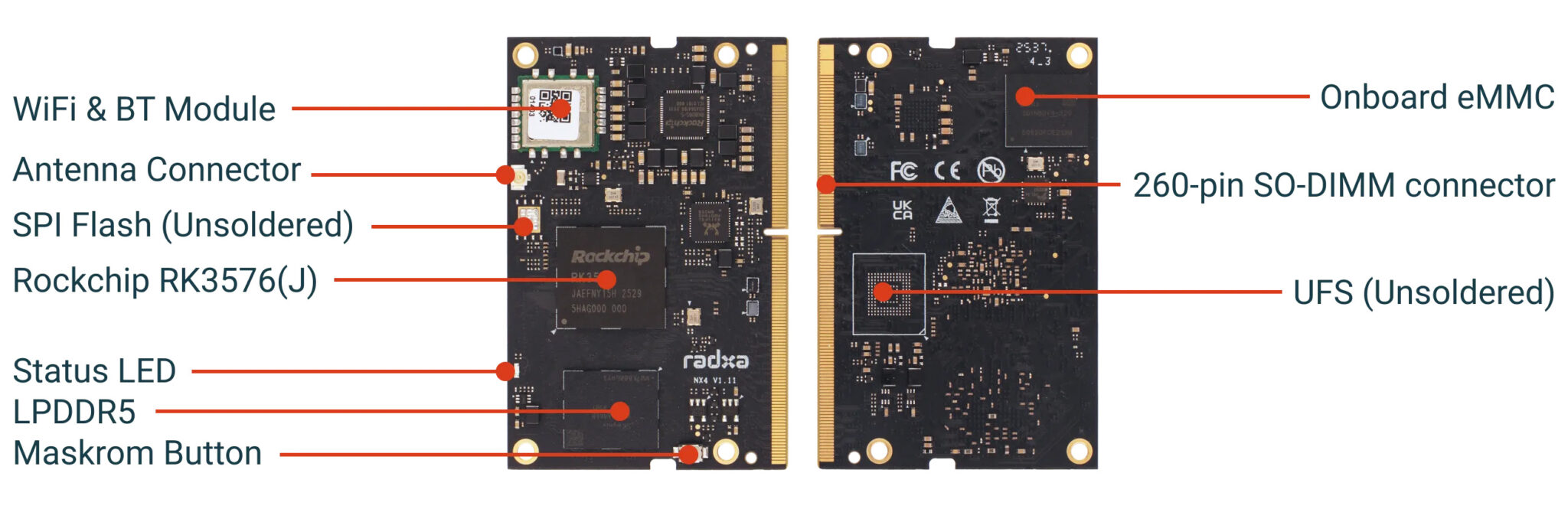

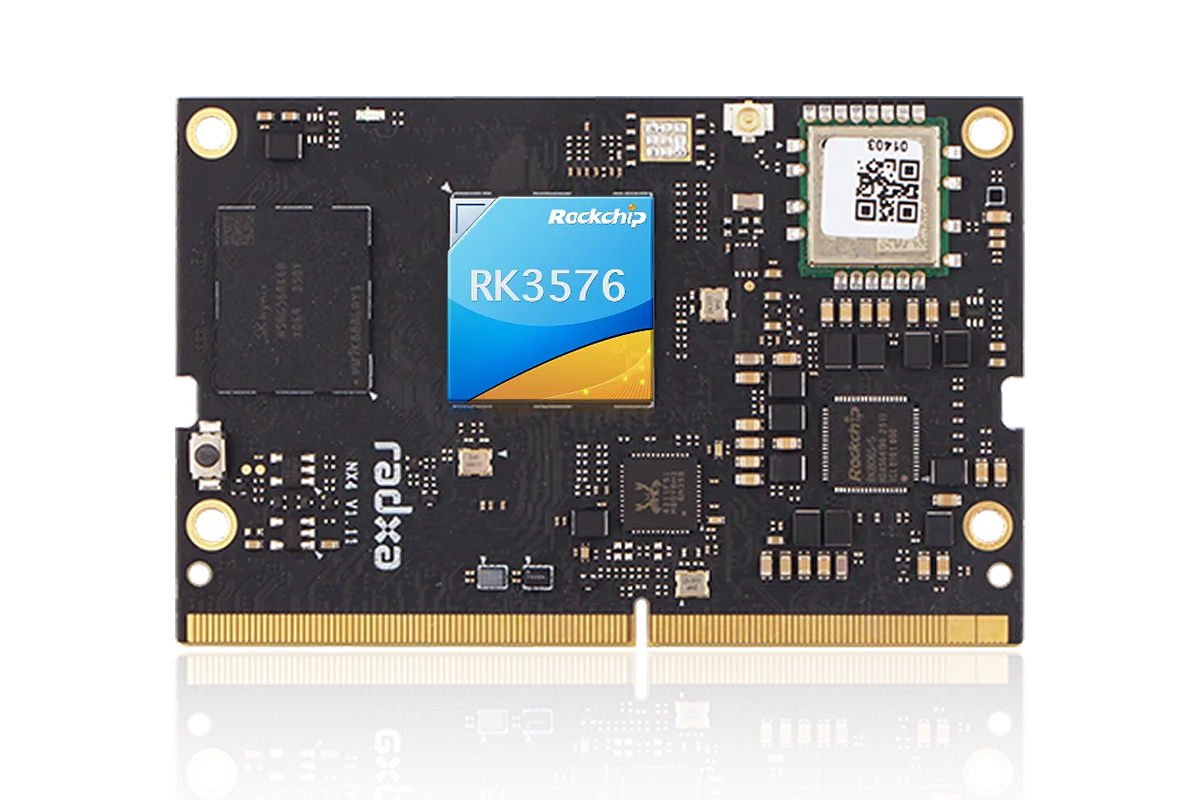

Radxa NX4 — это 260-контактный системный модуль формата SO-DIMM, построенный на базе промышленного SoC Rockchip RK3576(J) с восьмиядерным процессором Cortex-A72/A53 и NPU производительностью 6 TOPS для задач edge AI. Он поддерживает до 16 ГБ памяти LPDDR5, а также опциональную SPI-флеш-память, хранилище eMMC 5.1 (до 256 ГБ) или UFS 2.0 (до 1 ТБ).
Radxa также представила базовую плату NX4 IO для модуля с видеовыходом HDMI, двумя 4-канальными интерфейсами камер MIPI CSI, четырьмя портами USB 3.2 Type-A, одним портом USB 3.2 Type-C, гигабитным Ethernet с опциональным PoE и слотом M.2 M-key 2280 для накопителей, а также различными вводами-выводами.

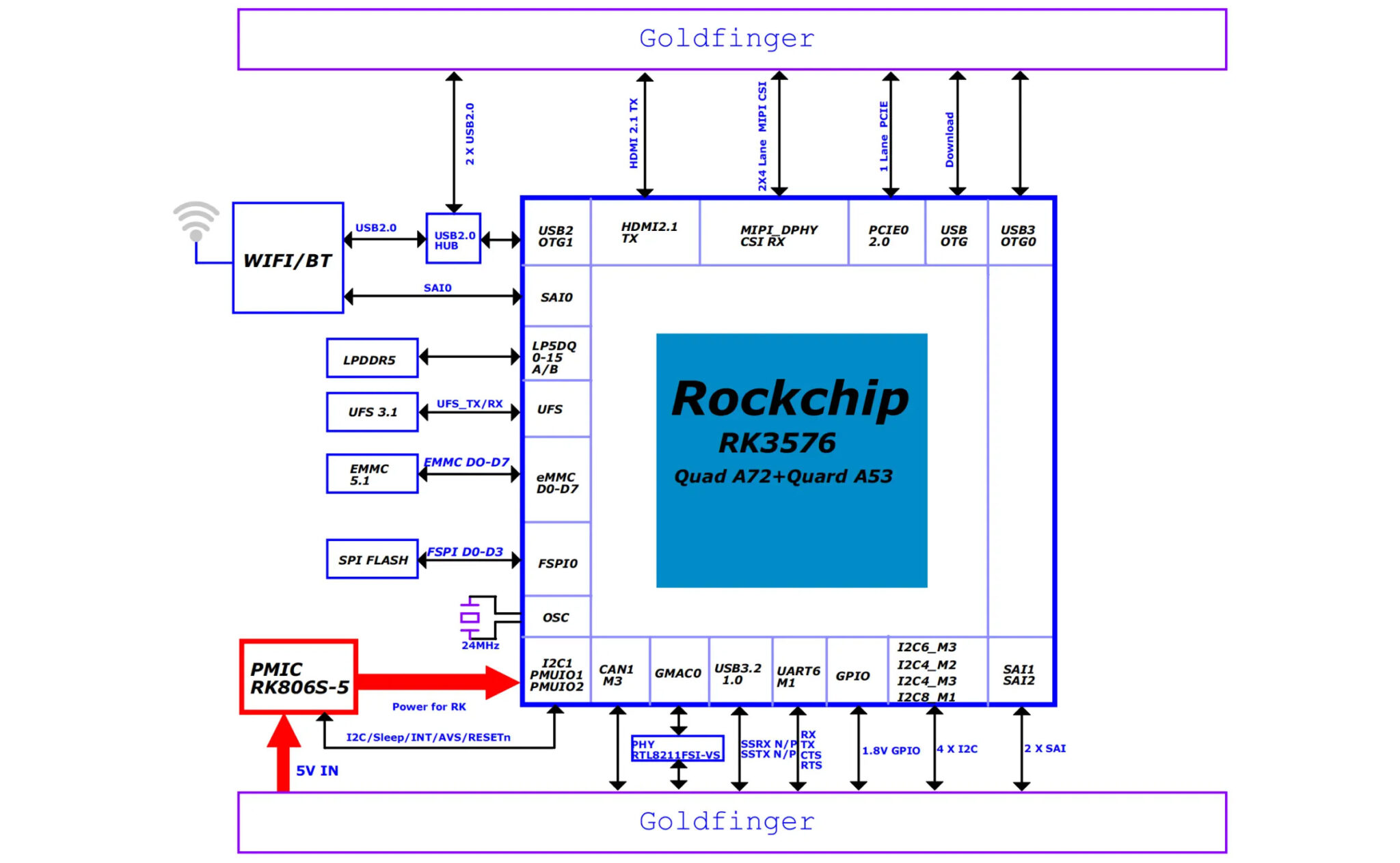

Характеристики системного модуля Radxa NX4:
- SoC – Rockchip RK3576J (промышленная версия)
- CPU – Восьмиядерный процессор с 4 ядрами Cortex-A72 на частоте 2,2 ГГц и 4 ядрами Cortex-A53 на частоте 2,0 ГГц
- GPU – Графический процессор Arm Mali-G52 MC3 с поддержкой OpenGL ES 1.1, 2.0 и 3.2, OpenCL 2.0 и Vulkan 1.2
- NPU – AI-ускоритель производительностью 6 TOPS (INT8) с поддержкой смешанных операций INT4, INT8, INT16, BF16, TF32.
- VPU
- Видеодекодер
- H.265, VP9, AV1 и AVS2 до 8Kp30 или 4Kp120
- H.264/AVC и MJPEG до 4Kp60
- Видеокодер – H.264, H.265, MJPEG до 4Kp60
- Видеодекодер
- Системная память – До 16 ГБ RAM LPDDR5 5500 МТ/с
- Хранилище
- Опциональная флеш-память eMMC 5.1 до 256 ГБ
- Опциональное хранилище UFS 2.0 до 1 ТБ
- Опциональная встроенная SPI-флеш-память
- Сетевая функциональность
- Модуль Wi-Fi 6 + Bluetooth 5.4 с поддержкой внешней антенны
- Встроенный PHY гигабитного Ethernet RTL8211FSI-VS
- 260-контактный краевой разъем SO-DIMM
- Хранилище – интерфейс SDMMC
- Видеовыход – HDMI 2.1 до 4K при 120 Гц
- Камера – 2x 4-канальный MIPI CSI
- Аудио – интерфейс I²S, поддерживает внешние аудиокодеки или чипы DAC/ADC
- Сеть – гигабитный Ethernet
- USB – 1x USB 3.2, 1x USB 2.0
- PCIe – 1x PCIe 2.0 x1
- Другие вводы-выводы – UART, I²C, CAN Bus, PWM, GPIO
- Напряжение питания – 5В
- Габариты – 69,6 x 45 мм
- Диапазон рабочих температур
- от 0°C до 60°C (коммерческий)
- от –40°C до 85°C (промышленный)
При составлении спецификации заметно, что Radxa упоминает поддержку I2S и PDM-массивов микрофонов на странице функций, но на странице фактических характеристик указана только поддержка I2S для системного модуля.

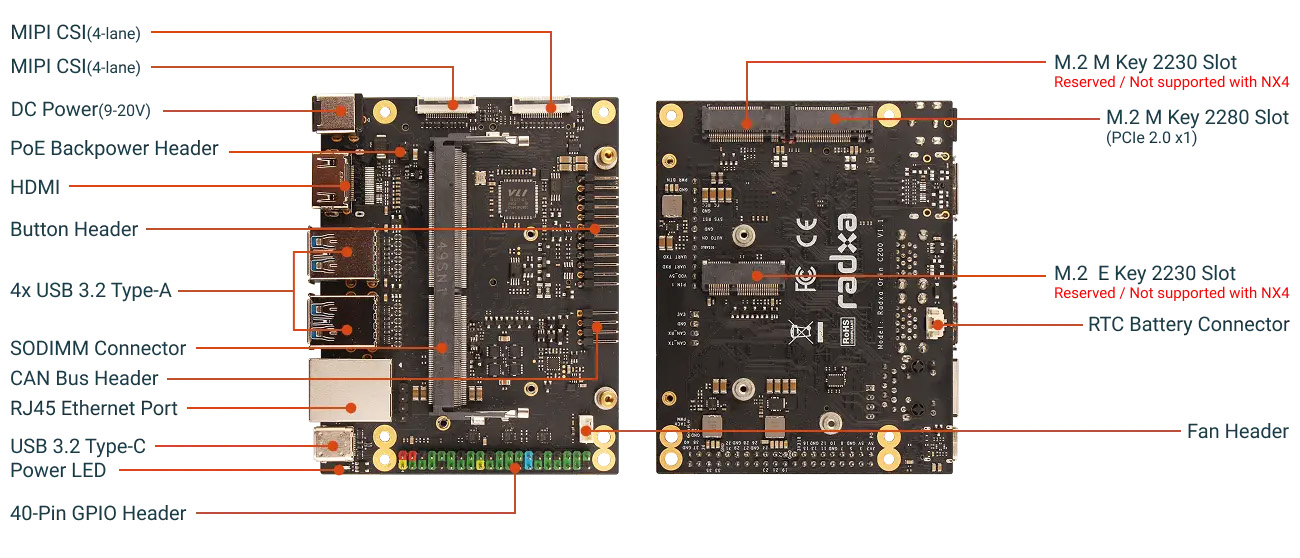

Системный модуль Radxa NX4 может использоваться с базовой платой NX4 IO, которая предоставляет доступ к видеовыходу HDMI, двум 4-канальным камерам MIPI CSI, портам USB 3.2 (четыре Type-A и один Type-C), гигабитному Ethernet с опциональным PoE и слоту M.2 M-Key 2280 для NVMe SSD. Плата также имеет 40-контактный заголовок GPIO с распространенными последовательными интерфейсами, а также заголовки для вентилятора, батареи RTC, шины CAN, кнопок и PoE, все питается от разъема питания типа barrel jack с поддержкой входного напряжения 9–20 В постоянного тока.
Характеристики базовой платы Radxa NX4 IO:
- Совместимость – Radxa NX4, как описано выше
- Хранилище – слот M.2 M-Key 2280 для NVMe SSD
- Дисплей – 1 выход HDMI
- Камера – 2 разъема MIPI CSI, каждый на 4 линии
- Сеть
- Порт Gigabit Ethernet RJ45
- Поддержка PoE (требуется дополнительный PoE HAT)
- USB
- 4 порта USB 3.2 Type-A
- 1 порт USB 3.2 Type-C
- Расширение
- Сокет M.2 M-Key 2280
- Сокет M.2 M-Key 2230 (не поддерживается NX4)
- Сокет M.2 E-Key 2230 (не поддерживается NX4)
- 40-контактный GPIO-заголовок с I2C, SPI, UART, PWM и GPIO
- Разное
- 4-контактный разъем для PWM-вентилятора
- 2-контактный разъем для батарейки RTC
- 4-контактный заголовок CAN bus
- 12-контактный заголовок для кнопок
- Питание
- 9–20 В постоянного тока через разъем DC 5.5 × 2.5 мм
- 1 заголовок PoE Backpower на 2 контакта
- 1 заголовок PoE на 4 контакта
- Габариты – 100 × 79 мм
Что касается программной поддержки, Radxa упоминает, что NX4 поддерживает Debian Linux, Yocto Project, Buildroot и Android 14. Однако в разделе загрузки ресурсов руководства по началу работы в качестве готового образа для прошивки доступен только Debian (Bookworm). Для Android 14, Yocto и Buildroot необходимо загрузить исходный код и собрать их локально. Android 14 предоставляется через репозиторий манифестов Radxa , а Buildroot доступен через собственный форк Radxa (конкретно ветку rockchip/2024.02), где он нацелен на конфигурацию SoC RK3576.
Ранее Radxa использовала RK3576J на SoM Radxa CM4 и одноплатном компьютере Radxa ROCK 4D , также были публикации о GrapeRain GR3576_CV2 — еще одном SoM на базе RK3576, использующем такой же 260-контактный разъем SO-DIMM. Однако маловероятно, что эти две платы совместимы друг с другом контакт-в-контакт.
SoM Radxa NX4 доступен на AliExpress по цене от 82.22 до 219 долларов (в зависимости от конфигурации) , а плата расширения NX4 IO Board стоит 92.80 доллара . Более подробную информацию можно найти на соответствующих продуктовых страницах SoM и платы расширения IO Board .
