Промышленный SoM Forlinx FET1126Bx-S с низким энергопотреблением на базе Rockchip RV1126BJ питает SBC с 40-контактным GPIO-разъемом

Новый RV1126B/RV1126BJ легко спутать с оригинальным Rockchip RV1126 , 32-разрядным SoC на базе Cortex-A7, анонсированным около 2020–2021 годов. Однако новый RV1126B/BJ имеет значительное архитектурное обновление с 64-разрядным четырехъядерным процессором Arm Cortex-A53 (вместо оригинального 32-разрядного четырехъядерного Cortex-A7) и более мощным NPU производительностью 3.0 TOPS (вместо 2.0 TOPS). Этот обновленный чип только недавно начал появляться в таких продуктах, как одноплатный компьютер Luckfox Aura , системный модуль Boardcon MINI1126B-P (на базе RV1126B-P), GL.iNet Comet PoE и KVM-устройства GL.iNet Comet Pro , все из которых были выпущены только в этом году. Это делает SoM FET1126Bx-S одним из первых модулей, использующих промышленный SoC RV1126BJ. Компания также предоставляет базовую/отладочную плату OK1126Bx-S для оценки, которая включает 40-контактный GPIO-разъем, совместимый с Raspberry Pi.

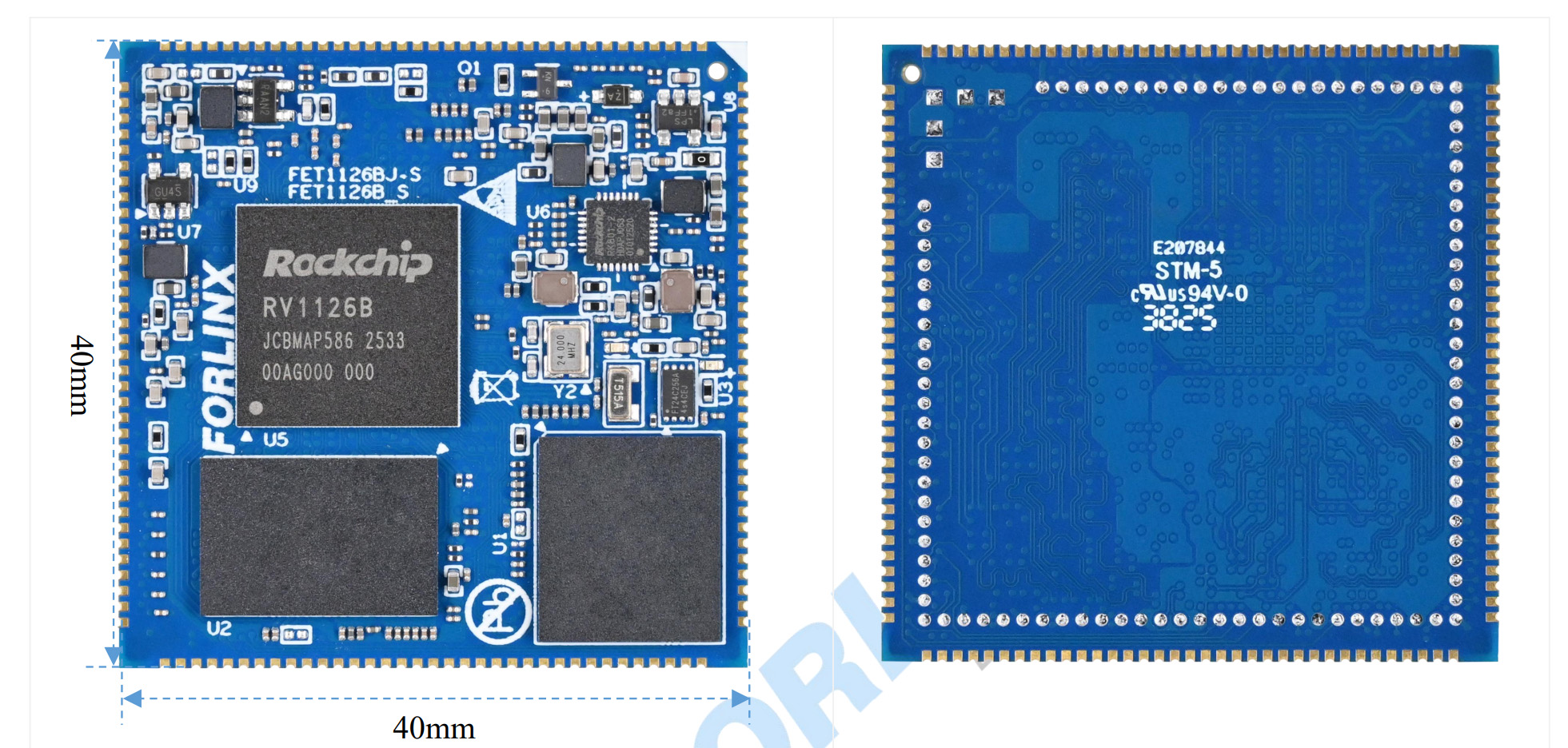

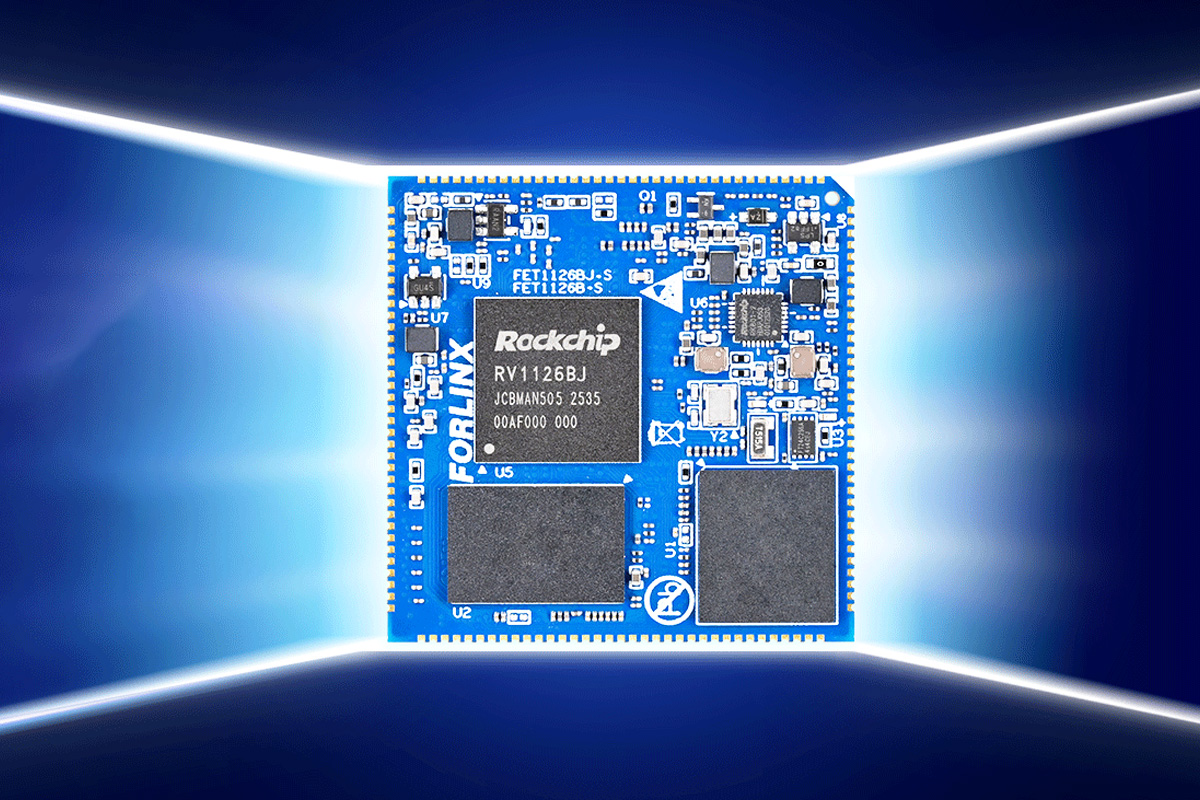

Системный модуль Forlinx FET1126Bx-S

Характеристики FET1126Bx-S:

• Система-на-кристалле – Rockchip RV1126B (производительный/коммерческий) или RV1126BJ (промышленный)
  • ЦП – Четырехъядерный Arm Cortex-A53 с частотой до 1.6 ГГц или 1.3 ГГц (промышленный) с 32 КБ L1 кэша инструкций и 32 КБ L1 кэша данных, общий 512 КБ L2 кэш для Cortex-A53
  • ГП – 2D-графический движок
  • Видеопроцессор
    • Видеодекодер – H.265/H.264 до 3840×2160 @ 30 кадр/с
    • Видеокодер – H.265, H.264, JPEG до 12 Мбит/с @ 30 кадр/с
    • Декодер JPEG
  • AI-ускоритель – NPU Rockchip до 3 TOPS (INT8); поддержка TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN и др.
  • Процессор сигналов изображения – 12 Мпикс @ 30 кадр/с; AI-ISP: 8 Мпикс @ 30 кадр/с, макс. разрешение 4096 x4096
• Системная память – Варианты: 1 ГБ, 2 ГБ или 4 ГБ LPDDR4
• Накопитель
  • Фиксированный 64 ГБ eMMC в коммерческом варианте
  • Варианты 8 ГБ/16 ГБ/32 ГБ eMMC в промышленном варианте
• Ввод-вывод через 237 контактов (140 контактов типа stamp-hole с шагом 1.0 мм + 97 контактов LGA с шагом 1.27 мм)
  • Накопитель – Карта памяти SD 3.0
  • Дисплей
    • 4-канальный MIPI-DSI, 1.5 Гбит/с на канал для FHD-панелей
    • Параллельный цифровой видеовыход BT.656 / BT.1120 для дисплеев SD (BT.656) и HD/FHD (BT.1120) с встроенной синхронизацией
    • 24-битный параллельный RGB до 1920×1080 @ 60 кадр/с
    • Примечание: поддерживается только один видеовыход, до 1920 × 1080 @ 60 кадр/с
  • Камера
    • До 2x MIPI-CSI (2x 4-канальный MIPI D-PHY v1.2, до 2.5 Гбит/с/канал, MIPI-CSI/LVDS/Sub-LVDS, 2×2 канала, виртуальные каналы)
    • Параллельный вход камеры DVP до 150 МГц, совместим с форматами BT.601, BT.656 и BT.1120
  • Аудио
    • До 3x SAI (ведущий/ведомый)
    • 2x дифференциальных MIC-входа
    • 2x дифференциальных аудиовыхода DSM
  • Сеть – Ethernet, настраиваемый как 1x RGMII или 1x Ethernet 10/100 Мбит/с (со встроенным PHY 10/100 Мбит/с).
  • USB
    • 1x USB 2.0 Host
    • 1x USB 2.0 / USB 3.0 DRD (OTG)
  • Прочие интерфейсы ввода-вывода (До 118x GPIO, исключая внутреннее использование SoM)
    • До 8x UART (макс. 4 Мбит/с; UART1–UART7 поддерживают автоматическое управление потоком)
    • До 2x CAN (CAN 2.0A/B)
    • До 2x SDIO 3.0
      • 1x слот для SD-карты
      • 1x SDIO (3.3 В)
    • 1x DSMC (интерфейс хоста FPGA)
    • 4x выборки кристалла
    • Последовательные режимы на 8 или 16 проводов
    • FSPI (поддержка загрузки, 1/2/4-битный)
    • До 2x SPI ведущий/ведомый
    • До 5x I²C (7-битный / 10-битный, до 1 Мбит/с)
    • До 27x каналов ШИМ
    • До 24x входов АЦП (13-битный, 2 Мвыб/с)
• Питание
  • Входное питание – 5 В постоянного тока
  • Потребление
    • Режим ожидания (без нагрузки) – 0.505 Вт
    • Работа с камерой – 0.9 Вт
    • Камера + 7-дюймовый MIPI дисплей + воспроизведение видео – 1.34 Вт
    • 100% загрузка ЦП – 1.51 Вт
    • Стресс-тест (ЦП + память + eMMC) – 1.97 Вт
• Габариты – 40 × 40 мм

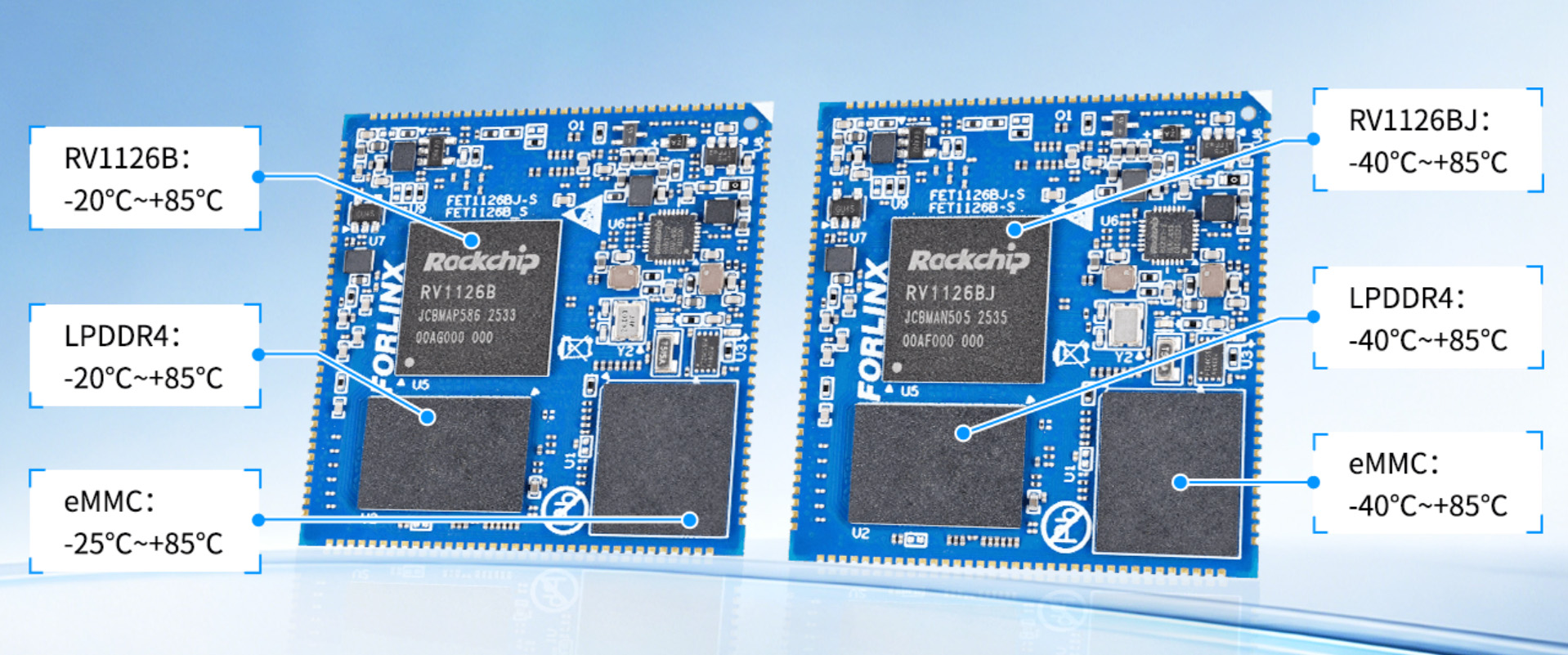

• Рабочая температура
  • RV1126B – от −20°C до +85°C (Performance/Commercial)
  • RV1126BJ – от −40°C до +85°C (Industrial)

Модуль работает под управлением Linux 6.1.141 и поддерживает прошивку через USB OTG или карту MicroSD. BSP для Linux включает руководства пользователя и сборки, заводские образы, исходный код ядра, драйверы, тестовые программы, файловую систему, инструменты для прошивки, среду разработки и примеры AI-алгоритмов, при этом документация, программное обеспечение и инструменты будут расширены после выпуска продукта.

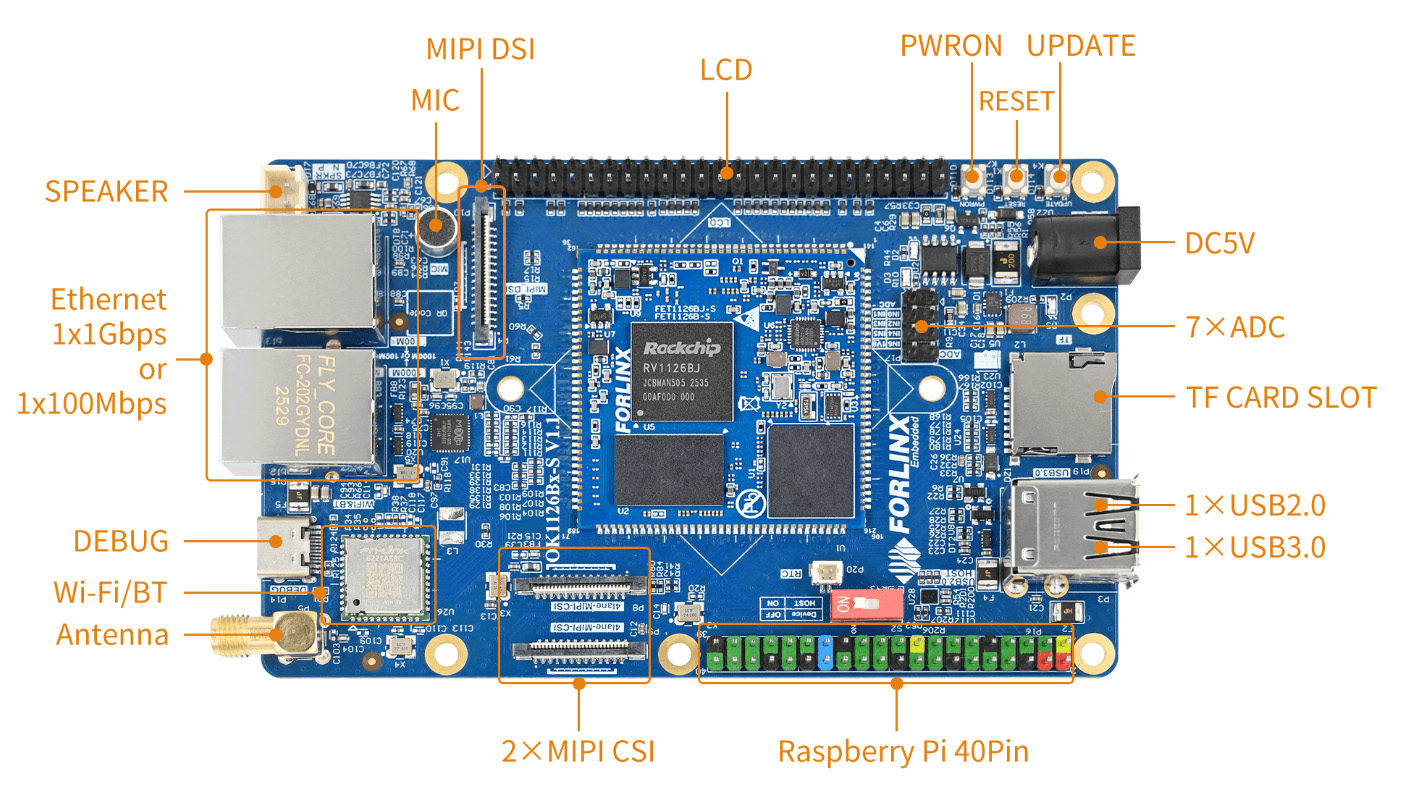

Монтажная плата Forlinx OK1126Bx-S

Характеристики:

• Модуль – Forlinx FET1126Bx-S, как описано выше
• Хранение данных
  • Слот для карты MicroSD, поддерживает до SDR104
  • Интерфейс FSPI для поддержки загрузки с внешней Flash-памяти
• Дисплей
  • Интерфейс LCD через штыревые разъемы, поддерживает емкостное касание и управление яркостью подсветки
  • 4-канальный интерфейс MIPI DSI, поддерживает емкостное касание и управление яркостью подсветки
• Камера – 2x MIPI CSI через FPC-разъемы (4-канальный + 4-канальный)
•   Аудио
  • Выход на динамик через встроенный усилитель мощности (поддерживает внешний динамик 4Ω / 3.3 Вт)
  • До 2x микрофонов (1x на плате)
• Сетевые интерфейсы
  • Ethernet
    • Порт Fast Ethernet RJ45 (100 Mbps)
    • Порт Gigabit Ethernet RJ45
    • Примечание: Одновременно можно использовать только один Ethernet-интерфейс из-за наличия единственного MAC
  • Беспроводная связь – двухдиапазонный (2.4G & 5GHz) Wi-Fi 5 (802.11ac) и Bluetooth 4.2 через модуль FN-LINK 6221ASRC с одной антенной
• USB
  • Порт USB 3.0 Host Type-A
  • Порт USB 2.0 Host Type-A
  • Порт USB Type-C для прошивки и отладки
• Расширение
  • 40-контактный GPIO-разъем, совместимый с Raspberry Pi, содержит 2× CAN, 2x I2C, 1x SPI, 1x UART
  • 7x ADC через 8-контактный разъем на плате
• Отладка – Преобразователь USB-UART через порт USB Type-C
• Прочее
  • Поддержка RTC через внешнюю батарею CR2032 (разъем на плате)
  • Тумблер для выбора режима загрузки
  • Кнопки для сброса, включения/выключения питания и обновления
• Питание
  • Входное питание – 12В через разъем DC jack
  • Потребление (включая модуль)
    • Режим ожидания (без нагрузки) – 1.27 Вт
    • Работа с камерой –  2.26 Вт
    • Камера + 7-дюймовый MIPI дисплей + воспроизведение видео – 4.66 Вт
    • 100% загрузка ЦП – 2.24 Вт
• Габариты – 120 × 75мм

Компания Forlinx обычно не предоставляет информацию о ценах на свои модули и отладочные платы, и модуль FET1126Bx-S с монтажной платой OK1126Bx-S не являются исключением. Немного больше деталей можно найти на странице продукта .
