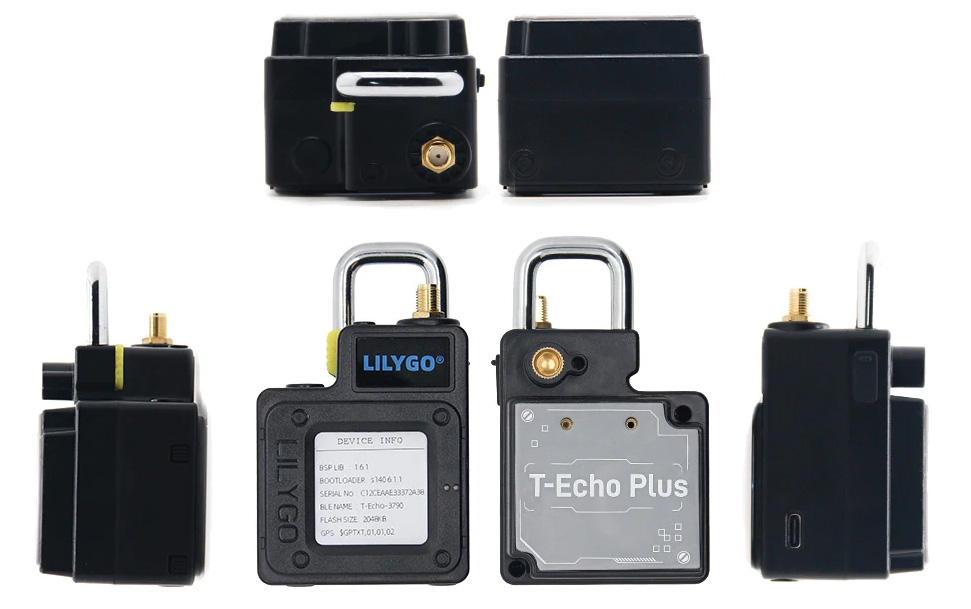

LILYGO T-Echo Plus — это еще один автономный LoRa-коммуникатор, похожий на Blackout Comms , ThinkNode M2, и Wio Tracker L1 Pro , но он оснащен металлической петлей для крепления (спроектированной как карабин) для использования в походах, велоспорте и автономных условиях.
В основе устройства лежит микроконтроллер Nordic Semi nRF52840, поддерживающий Bluetooth 5, Thread, Zigbee и 802.15.4. Также добавлен LoRa-трансивер SX1262, 1.54-дюймовый SPI E-Paper дисплей с разрешением 200×200 и GNSS-модуль L76K. Другие особенности включают 6-осевой IMU (BHI260AP), вибромотор, зуммер и увеличенный аккумулятор на 2400 мАч, а также крепление 1/4 дюйма и «петлю-карабин» для крепления снаряжения. Дополнительные функции включают опциональный сенсор BME280, интерфейс Grove, все в прочном и компактном корпусе с длинной внешней антенной для увеличения дальности LoRa.

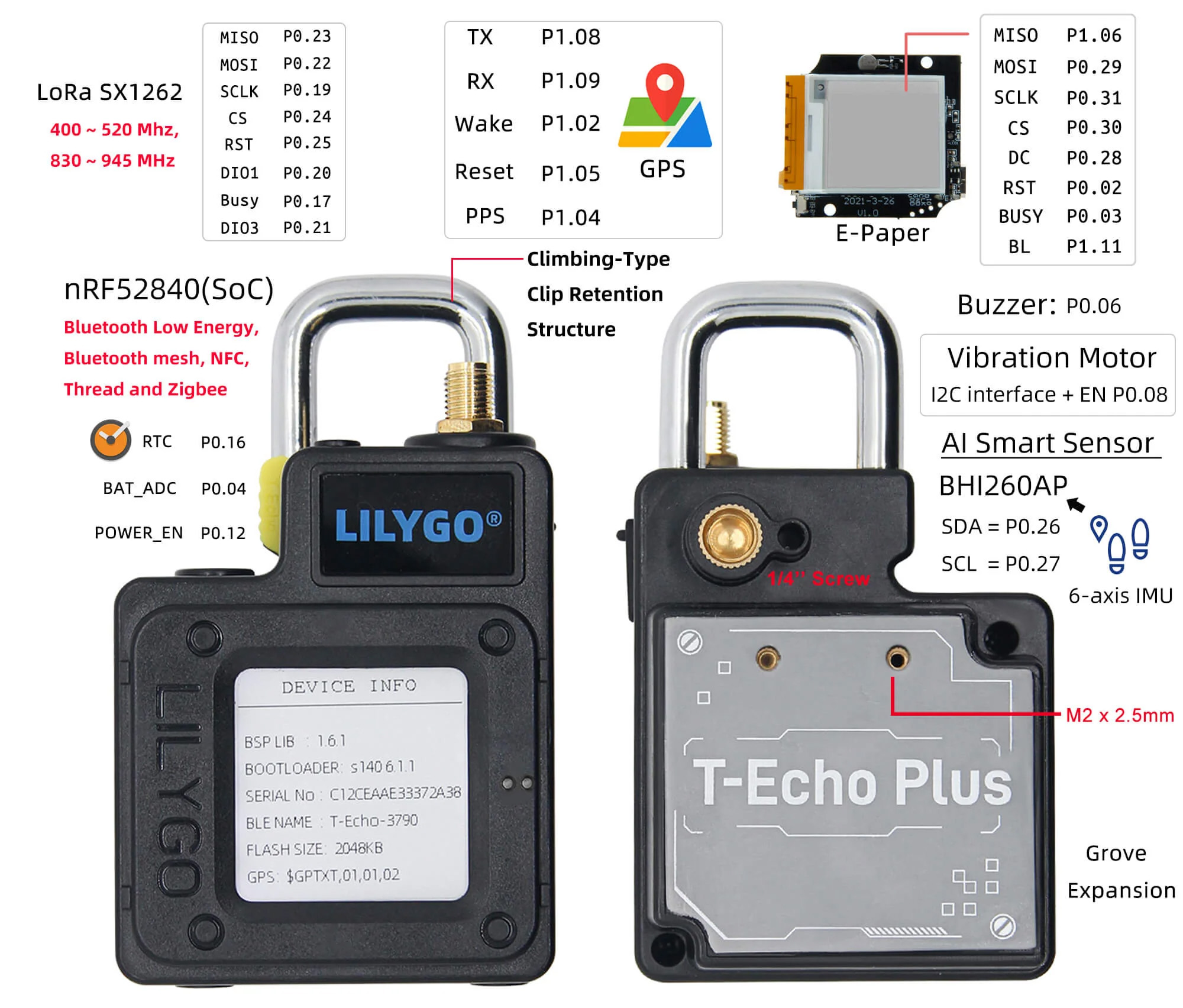

Характеристики LILYGO T-Echo Plus:
- Система на кристалле – Nordic Semiconductor nRF52840
- ЦПУ – 32-битный микроконтроллер Arm Cortex-M4F @ 64 МГц
- Память – 2 МБ Flash, 256 КБ ОЗУ
- Беспроводная связь – Bluetooth 5, Thread, ANT, Bluetooth Mesh, 802.15.4 (Zigbee), проприетарная 2.4 ГГц
- Дисплей – 1.54-дюймовый SPI E-Paper дисплей в градациях серого с разрешением 200×200 и частотой обновления 2 Гц
- Аудио – Зуммер
- Беспроводная связь
- LoRa-трансивер – Semtech SX1262 с поддержкой глобальных частот: 433 МГц, 868 МГц, 915 МГц, 920 МГц
- Модуляция – LoRa / (G)FSK
- Мощность передачи до +22 дБм; чувствительность до –148 дБм
- Потребление при приеме ≈ 4.2 мА (активный прием)
- Внешний SMA-антенный разъем
- GNSS-модуль – Quectel L76KB Multi-System приемник поддерживает GPS, ГЛОНАСС, BeiDou, QZSS
- LoRa-трансивер – Semtech SX1262 с поддержкой глобальных частот: 433 МГц, 868 МГц, 915 МГц, 920 МГц
- USB – Порт USB Type-C с защитой от электростатического разряда для питания и данных
- Расширение
- 8-контактный внешний разъем с 6 выводами GPIO (от банка ввода/вывода MCU)
- 2 разъема MFP (Multi-Function Port) для расширения GPIO
- Отладка – Разъем для отладки SWD (SWDIO/SWCLK) для загрузки прошивки
- Расширение – Интерфейс Grove
- Сенсоры
- 6-осевой IMU BHI260AP
- Опциональный сенсор температуры/давления BME280
- Прочее
- Кнопка питания
- Вибромотор
- RTC
- Крепление для штатива 1/4 дюйма
- Петля-карабин
- Мониторинг батареи
- 2 монтажных отверстия M2 диаметром 2.5 мм
- Управление подсветкой E-Paper (BL)
- 2 светодиода и 4 кнопки на передней панели (не подтверждено LILYGO)
- Питание
- Аккумулятор 2400 мАч
- Порт USB-C используется для зарядки
- Габариты
- Основной блок – 89 × 53 × 45 мм
- Длина антенны – 174 мм
LILYGO упоминает, что прошивка, примеры кода и документация доступны в их репозитории на GitHub для оригинального T-Echo, а не для нового T-Echo Plus. Однако, поскольку и T-Echo, и T-Echo Plus основаны на SoC Nordic nRF52840 и имеют схожую аппаратную часть, они должны быть совместимы со всеми предоставленными примерами кода и прошивками, хотя новые функции, такие как вибромотор, зуммер и индикатор емкости батареи, могут быть реализованы или нет. Устройство также должно работать с open-source проектами, такими как fobe-nrf52-arduino и fobe-nrf52-platformio , оба из которых используют ядро Adafruit nRF52. T-Echo Plus также должен работать с SoftRF / SkyTracker , и он также поддерживает Zephyr RTOS через официальный SDK и примеры от Nordic.
Это не первый LoRa-коммуникатор от LILYGO; ранее компания выпускала T-Echo , T-Echo Meshtastic и T-Echo Lite , а новая версия «Plus» добавляет карабин и несколько дополнительных функций, как уже упоминалось.
T-Echo Plus доступен на AliExpress за $79.98 и на Amazon за $70.00 . Его также можно приобрести в магазине LILYGO за $64.22 плюс доставка. Если уже есть T-Echo, можно купить модуль расширения T-ECHO в качестве обновления примерно за $26.
