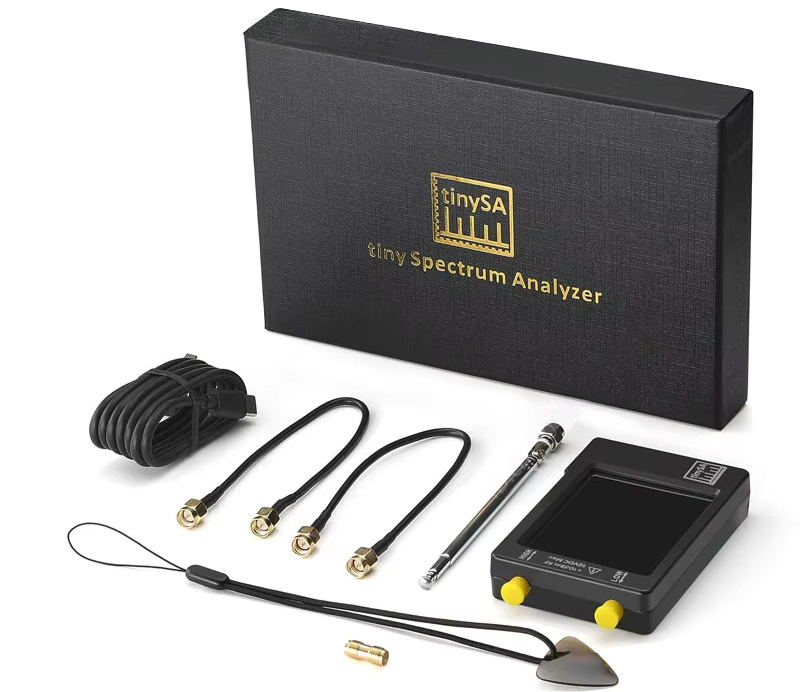

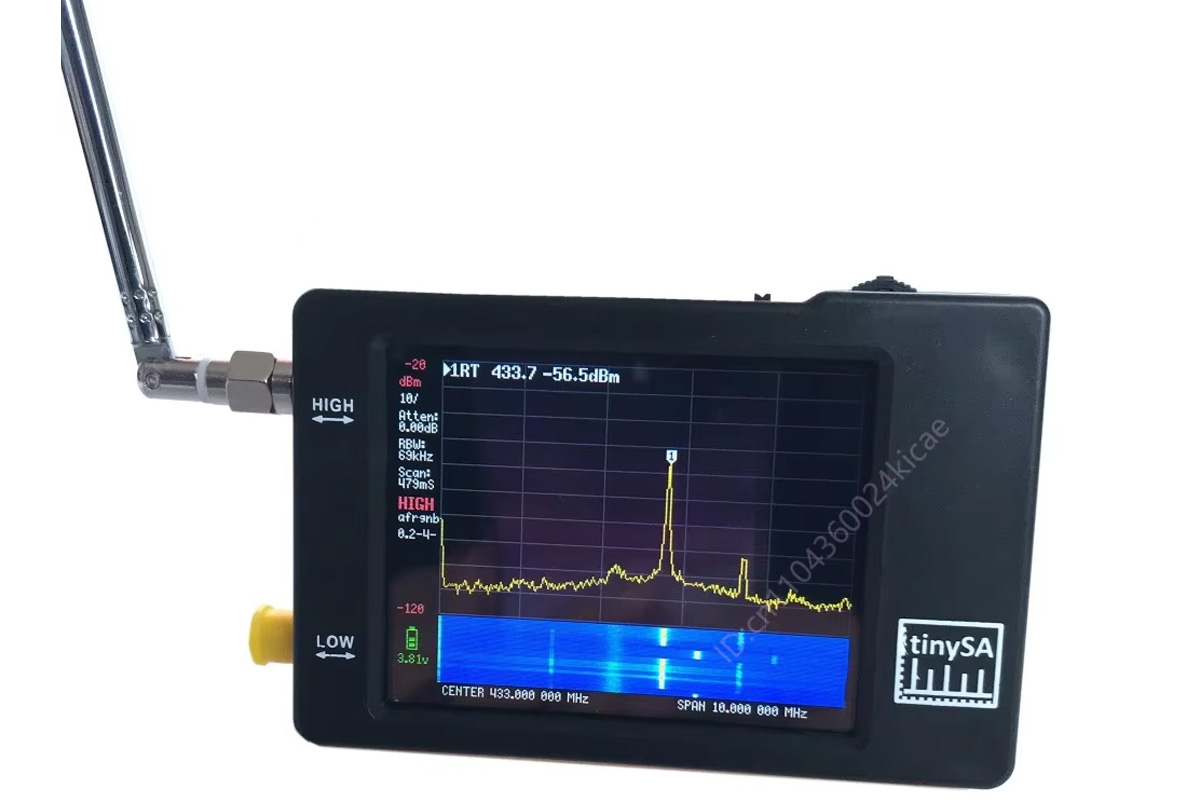

tinySA — это компактный, недорогой ручной анализатор спектра и RF-генератор сигналов, предназначенный для энтузиастов, радиолюбителей, преподавателей и инженеров. Он выпускается в трех различных вариантах и может использоваться для отладки RF, проверки сигналов, поиска помех, тестирования фильтров, измерений, связанных с антеннами, и базового обучения RF, как в полевых условиях, так и на рабочем месте.
Линейка продуктов включает tinySA Basic, tinySA Ultra и tinySA Ultra+, которые в основном отличаются поддерживаемыми частотными диапазонами и производительностью. tinySA Basic поддерживает от 100 кГц до 350 МГц на низкочастотном входе и до примерно 960 МГц на высокочастотном входе, в то время как модели Ultra и Ultra+ могут наблюдать сигналы до 12 ГГц. Устройства работают от внутренней перезаряжаемой батареи с зарядкой через USB-C, поддерживают обновление прошивки, внутренние процедуры самопроверки и калибровки, обнаружение маркеров и пиков, настраиваемые параметры диапазона частот и амплитуды, а также управление с ПК через USB. Ограничения защиты входа указаны на уровне +10 дБм мощности RF и до 10 В постоянного тока, с рекомендацией использовать внешние аттенюаторы или DC-блоки для сигналов более высокого уровня.
Характеристики tinySA:
| Feature | tinySA Basic | tinySA Ultra (ZS405) | tinySA Ultra+ (ZS406) | tinySA Ultra+ (ZS407) |
|---|---|---|---|---|
| Main MCU | STM32F072 |
STM32F303
|
||
| Storage | PC via USB only |
MicroSD Card Slot
|
||
| Display | 2.8″ TFT Touch (320×240) |
4.0″ TFT Touch (480×320)
|
||
| Frequency Range (Analyzer) | Low Input: 100kHz – 350MHz High Input: 240MHz – 960MHz |
Normal: 100kHz – 800MHz Ultra: Up to 5.3GHz Harmonic mode ~10–12 GHz |
Normal: 100kHz – 900MHz Ultra: Up to 5.4GHz Harmonic mode ~10–12 GHz |
Normal: 100kHz – 900MHz Ultra: Up to 7.3GHz Harmonic mode ~10–12 GHz |
| RBW Filters | 2.6kHz – 640kHz |
200Hz – 850kHz
|
||
| Scan Points | Max 290 points |
Max 450 points
|
||
| Signal Generator (Sine) | 100kHz – 350MHz | 100kHz – 800MHz |
100kHz – 900MHz
|
|
| Signal Generator (Square) | 240MHz – 960MHz |
Up to 4.4GHz
|
Up to 6.3GHz | |
| Int Signal Generator | N/A | Up to 5.3GHz | Up to 5.4GHz | Up to 7.3GHz |
| Phase Noise (@30MHz, 100kHz offset) | -98 dBc/Hz |
-108 dBc/Hz
|
||
| LNA (Low Noise Amp) | None |
Built-in 20dB(Switchable)
|
||
| Attenuator | 0dB – 31dB (Manual/Auto) |
0dB – 31dB (Step Attenuator)
|
||
| Audio Output | None |
3.5mm Headphone Jack
|
||
| USB |
USB-C (CDC Serial)
|
|||
| Power | USB-C for power and charging ~2 Hours (Internal LiPo) |
USB-C for power and charging ~2 Hours (3000mAh) |
>3 Hours (5000mAh)
USB-C for power and charging |
|
| Dimensions | 54 x 85.5 x 11 mm |
117 x 72 x 23 mm
|
||
Примечание: Ознакомьтесь с официальной таблицей сравнения на вики для более подробного сравнения.
В плане программной поддержки, tinySA работает на полностью открытой прошивке, которая доступна на GitHub и поддерживается сообществом, с активной разработкой для обоих вариантов: tinySA Basic и tinySA Ultra/Ultra+. Прошивку можно скомпилировать с помощью стандартных инструментов GNU Arm Embedded или через Docker, с инструкциями по сборке и целями для обоих вариантов, включенными в репозиторий. Обновить прошивку можно с помощью STM32CubeProgrammer, dfu-util и совместимых GUI-приложений. Необходимо перевести устройство в режим USB DFU и прошить образы .bin или .dfu; официальные процедуры обновления и драйверы задокументированы на вики tinySA и в ресурсах сообщества. Для подключения к ПК устройство предоставляет USB CDC последовательный интерфейс, позволяющий удаленное управление, потоковую передачу данных и взаимодействие со сторонними сопутствующими инструментами, такими как tinySASaver и другими хост-приложениями. Поддержка сообщества, технические руководства и распространение прошивки поддерживаются через вики и форум поддержки , где пользователи обсуждают версии прошивки, процессы обновления и устранение неисправностей.
На вики есть дополнительная полезная информация:
- RF входы – tinySA Basic использует отдельные низко- и высокочастотные RF входы с различными путями сигнала, где низкочастотный вход оптимизирован для чувствительности на низких частотах, а высокочастотный вход предназначен для более высоких частот и сильных сигналов. Модели Ultra имеют внутренний программно-управляемый переключатель.
- Скорость развертки – tinySA выполняет измерения с разверткой, а не в реальном времени, поэтому широкие диапазоны в сочетании с узкими настройками RBW означают более медленное время сканирования и могут пропускать короткие переходные сигналы.
- Точность амплитуды – Модели Ultra откалиброваны по уровню до их номинальной частоты в режиме Ultra (например, 5.3 ГГц или 7.3 ГГц). За пределами этого они могут «наблюдать» сигналы до 12 ГГц, но точность амплитуды не гарантируется.
- Ограничения генератора сигналов – Встроенный генератор сигналов предоставляет основные синусоидальные и прямоугольные выходы с ограниченным контролем уровня и повышенным содержанием гармоник, и не предназначен для замены калиброванного RF-генератора сигналов.
- Помехи от USB – Измерения, выполненные при питании устройства через USB, могут показывать дополнительные шумы или паразитные сигналы, при работе от батареи обычно обеспечиваются более чистые RF-результаты.
- В моделях Ultra LNA и аттенюатор взаимоисключающие; нельзя включить LNA при использовании аттенюатора.
- Частоты выше нормального диапазона (обычно выше 800–900 МГц) измеряются с использованием внутреннего гармонического смешения, что может создавать зеркальные или «призрачные» сигналы, поэтому показания в режиме Ultra следует интерпретировать с осторожностью.
Ранее упоминалась плата Red Pitaya , а недавно — Red Pitaya STEMlab 125-14 PRO Gen 2 , которая объединяет осциллограф, анализатор спектра и генератор сигналов в одном компактном устройстве, но она обычно стоит в три-пять раз дороже, чем tinySA, что делает tinySA гораздо более доступным вариантом для базовых RF-измерений и экспериментов.
Серия tinySA доступна на Amazon по цене от $57.76 (для basic) до $260.99 (для ultra) , а также в магазине Zeenko на AliExpress , где tinySA Basic стоит около $49, tinySA Ultra ZS-405 — около $139, ZS-406 — примерно $138, и полностью оснащенный ZS-407 — $178. Цены на AliExpress указаны без учета налогов и доставки. Использованы официальные ссылки из раздела «Где купить» на вики , где также можно найти дополнительных продавцов и информацию о том, как избежать низкокачественных клонов.
