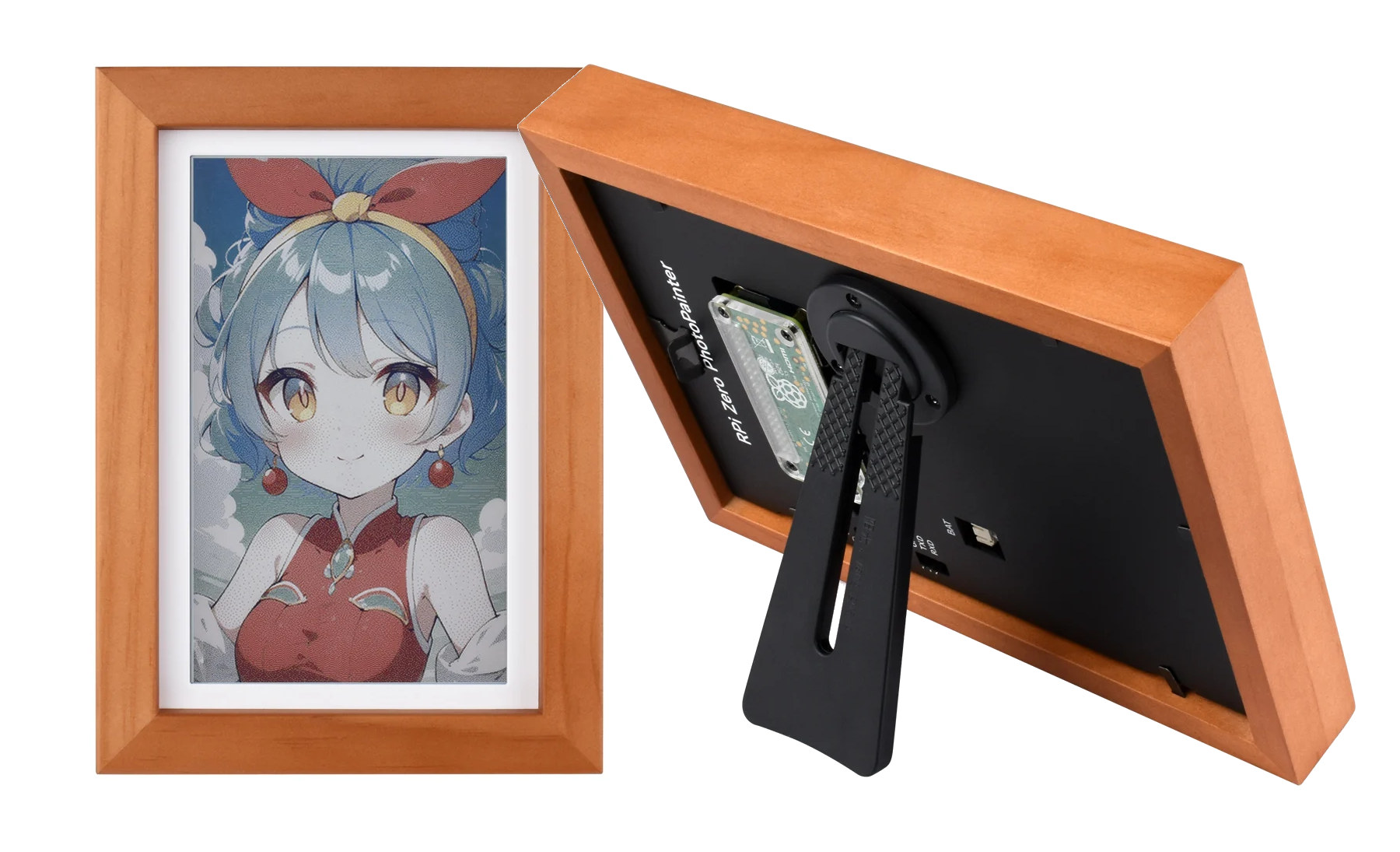

Waveshare RPi-Zero-PhotoPainter-ACCE — это 7.3-дюймовая полноцветная электронная рамка для фотографий, разработанная для семейства Raspberry Pi Zero. Это дисплей с разрешением 800×480 на базе E-Ink Spectra 6 (E6), помещенный в деревянную рамку.
Дисплей также оснащен часами реального времени (RTC) с поддержкой резервной батареи, разъемом для LiPo-аккумулятора со «схемой ИБП», портом USB-C для питания, 3-контактным отладочным/последовательным заголовком, кнопкой питания и светодиодом индикации зарядки. Он поддерживает портретную и альбомную ориентацию на столе благодаря поворотной подставке и настенное крепление с помощью крюка.
Спецификации RPi-Zero-PhotoPainter-ACCE:
- Дисплей – E-Ink Spectra 6 (E6)
- Полноцветный дисплей с цветами: черный, белый, зеленый, синий, красный, желтый
- Разрешение – 800×480 пикселей
- Шаг пикселя – 0.2 x 0.2 мм
- Угол обзора – > 170°
- Время обновления
- Полное обновление – 12с
- Частичное обновление – Не поддерживается
- Градации серого – Два оттенка серого
- Габариты – 160 x 96 мм
- Расширение – 40-контактный HAT-разъем для подключения Raspberry Pi Zero, Zero W, Zero 2, Zero 2 W или других совместимых плат через SPI и I2C
- Отладка – 3-контактный последовательный заголовок (5)
- Прочее
- Кнопка питания (3)
- Микросхема часов реального времени DS3231 (8)
- Светодиод зарядки (4)
- EEPROM на HAT (11)
- Фоторамка из массива дерева
- Поворотная подставка для портретной/альбомной ориентации на столе
- Крюк для настенного крепления
- Управление питанием
- Напряжение питания – 5В через порт USB-C
- Опциональные батареи – батарейка для RTC и литиевая батарея 3.7В.
- Встроенная схема ИБП с интерфейсом I2C для мониторинга напряжения батареи, тока, мощности и оставшейся ёмкости; основана на чипе INA219 (7)
- Габариты – 214 x 154 x 32.0 мм
Waveshare предоставляет инструкции по конвертации изображений с помощью инструментов Windows и macOS, используйте проект PaperPiAI для генерации изображений ИИ (Generative Art) на Raspberry Pi Zero 2 W, настройке системы (SPI, RTC, часовой пояс, Wi-Fi, …) и для мониторинга ИБП, как показано на иллюстрации ниже.
Это не первый дисплей Spectra 6 на электронных чернилах / фоторамка, разработанный для аппаратного обеспечения Raspberry Pi, так как Waveshare ранее выпустила 4-дюймовый цветной дисплей на электронных чернилах для Raspberry Pi 5 , а Pimoroni представила Inky Frame 7.3 с Raspberry Pi Pico 2 W . Упомянутый выше проект PaperPiAI был разработан для моделей Inky Impression , совместимых с Raspberry Pi Zero 2 (W). Конструкция Waveshare больше похожа на готовый продукт благодаря деревянной рамке и различным вариантам крепления.
RPi-Zero-PhotoPainter-ACCE продаётся на AliExpress за $84.59 и выше , на Amazon за $89.99 , и в магазине Waveshare за $72.99 и выше в зависимости от необходимости батарей. Стоит отметить, что похожая модель продаётся уже некоторое время , но она НЕ совместима с Raspberry Pi и только читает файлы с microSD карты. Поэтому, если вы ищете её в разных магазинах, убедитесь, что ищете «RPi-Zero-PhotoPainter-ACCE» и дважды проверьте наличие 40-контактного GPIO заголовка.
