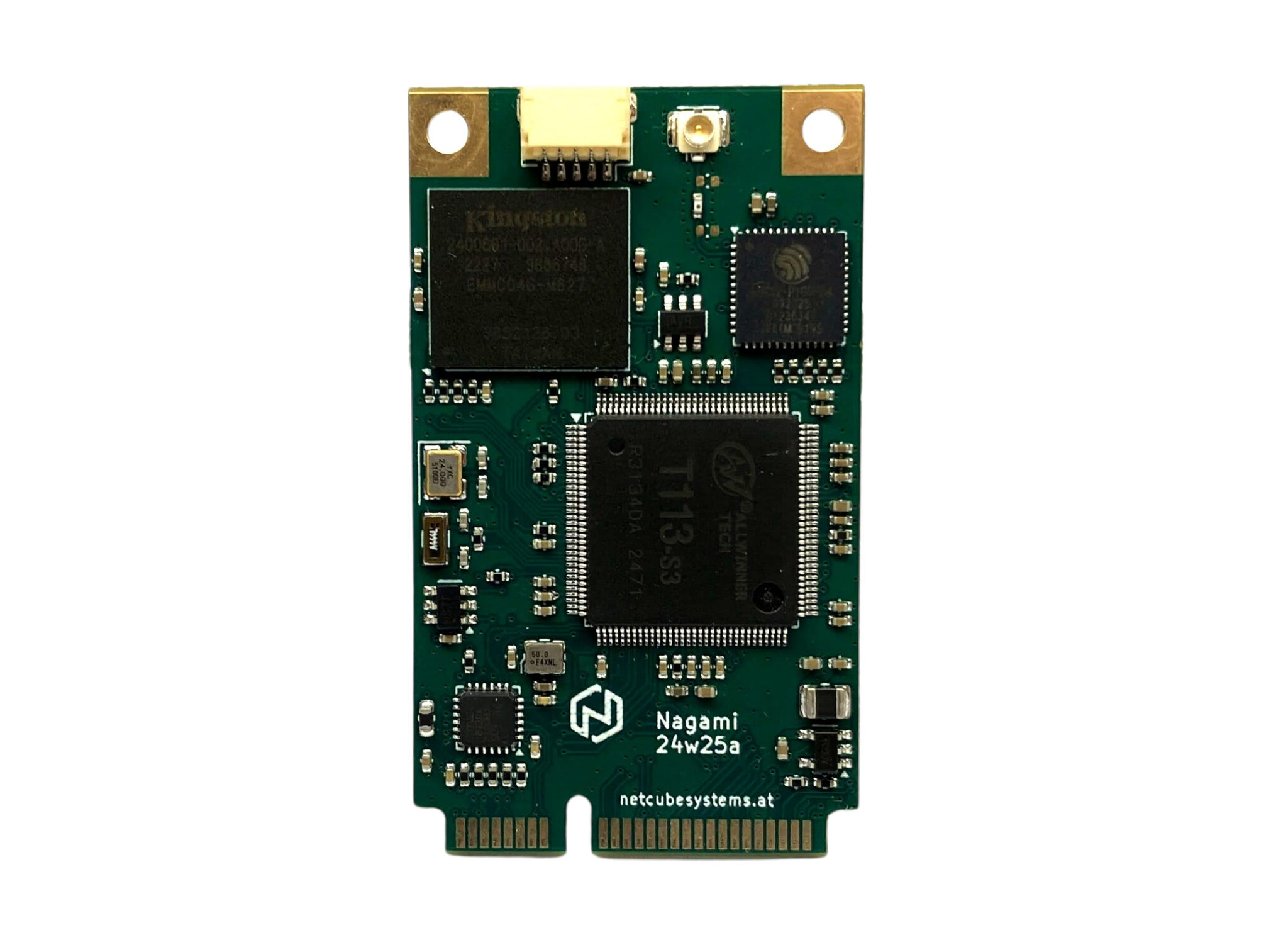

NetCube Systems Nagami Allwinner T113-S3 — модуль SoM формата mini-PCIe с беспроводной системой на кристалле ESP32, поддерживает основную ветку Linux.

Nagami также оснащена 128 МБ встроенной в T113-S3 памяти DDR3, 4 ГБ флэш-памяти eMMC, PHY для Fast Ethernet и разъёмом Qwiic для модулей расширения по I2C. Все линии ввода-вывода выведены через стандартный краевой разъём mini PCIe: аудиовходы/выходы, Ethernet, USB 2.0 OTG/host и ряд низкоскоростных интерфейсов.

Спецификации SoM Nagami:

• Система на кристалле – Allwinner T113-S3
  • ЦПУ – Двухъядерный Arm Cortex-A7 с тактовой частотой 1,2 ГГц; 32 КБ L1 кэша инструкций + 32 КБ L1 кэша данных на ядро и 256 КБ кэша L2
  • ЦОС – Одноядерный HiFi4
  • ВПУ – Декодирование видео H.265/H.264 до 1080p60 и кодирование видео JPEG/MJPEG до 1080p60
  • Память – 128 МБ DDR3
• Хранилище
  • 4 ГБ флэш-памяти eMMC
  • EEPROM с интерфейсом I2C (совместима с QWIIC, содержит MAC-адрес)
• Сетевые интерфейсы
  • PHY для Ethernet 10/100 Мбит/с (LAN8720A)
  • WiFi 4 и Bluetooth 5.x через микросхему ESP32, подключенную по UART и SDIO; разъём для антенны IPEX
• Краевой разъём Mini PCIe
  • Аудио
    • До 2x I2S/PCM
    • До 1x SPDIF вход и выход
  • Ethernet – 10/100 Мбит/с Fast Ethernet
  • USB – 1x USB 2.0 OTG, 1x USB 2.0 хост
  • Низкоскоростные линии ввода-вывода – До 5x UART (2x с RTS/CTS), 2x CAN 2.0B, 4x I2C, 1x SPI с HOLD/WP
• Расширение – Разъём Qwiic для I2C
• Питание – Напряжение питания +3.3 В
• Габариты – 50,95 x 30 мм (Стандартный форм-фактор Mini PCIe с двумя монтажными отверстиями)
• Диапазон рабочих температур
  • От -25 до +75°C без радиатора
  • От -25 до +85°C с радиатором

Nagami совместима с встраиваемыми операционными системами на базе Linux, собранными с помощью таких инструментов, как Buildroot или Yocto, и поддерживает сборки основной ветки U-Boot и ядра Linux. Модуль предназначен для промышленной и домашней автоматизации, IoT/IIoT, робототехники и универсальных встраиваемых систем.

В списке изменений Linux 6.18 упоминаются две платы-носителя:

NetCube Systems Nagami Basic Carrier Board — это простая плата-носитель для SoM Nagami. Она предназначена для использования в качестве простого референсного дизайна для кастомной реализации или просто для оценки модуля с другими периферийными устройствами.

NetCube Systems Nagami Keypad Carrier — это специализированная плата, предназначенная для установки в стандартный корпус домофона Ritto и предоставляющая клавиатуру, NFC-ридер и светодиод состояния, всеми которыми можно управлять по Ethernet с поддержкой PoE.

Однако найти какую-либо информацию об этих двух платах на сайте документации не удалось, там приведены дополнительные сведения о самом модуле и программной поддержке.

Это вторая плата на базе Allwinner от австрийской компании NetCube Systems с поддержкой основной ветки Linux. Другая — это плата для промышленной автоматизации и встраиваемых систем Kumpat на базе Allwinner V3s . На рынке представлены и другие системы-на-модуле на базе Allwinner T113-S3, такие как MYiR MYC-YT113X и T113-S3 Core Lite , которые предлагают дополнительные интерфейсы (например, RGB LCD, DVP камера…), но все они не поддерживают основную ветку Linux, а вместо этого поддержка обеспечивается через BSP для Linux 5.4.

Компания NetCube Systems пока не продаёт SoM Nagami и связанные с ней платы-носители, но если они появятся в продаже, их, вероятно, можно будет найти в магазине компании на Tindie . Немного больше подробностей также можно найти на веб-сайте компании .
