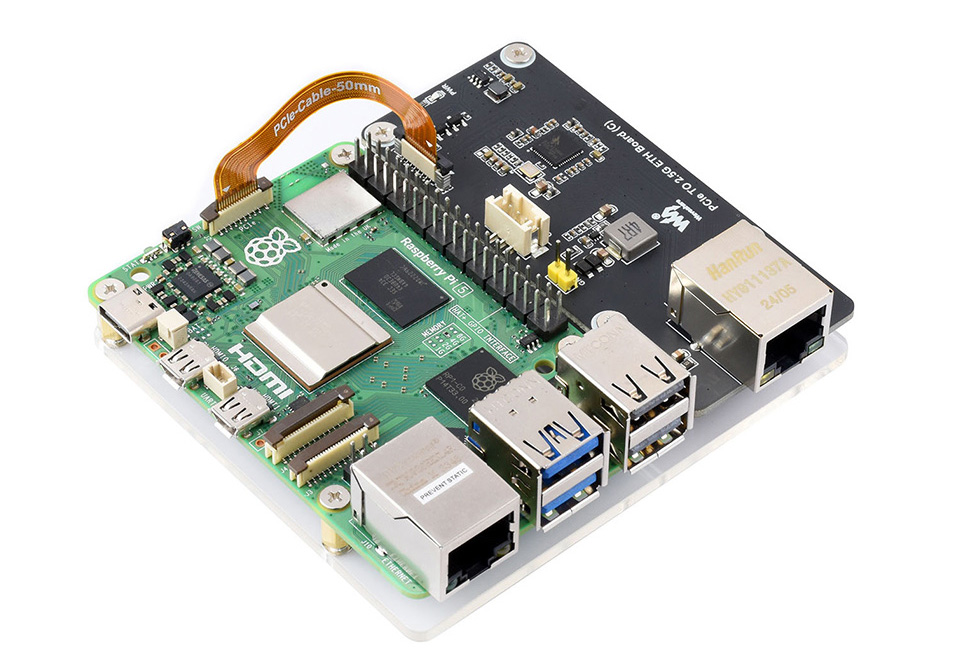

Плата расширения Waveshare PCIe TO 2.5G ETH Board (C) — это недорогой адаптер формата PCIe x1, который добавляет порт 2.5GbE к Raspberry Pi 5, используя 16-контактный PCIe интерфейс платы. Она работает по принципу plug-and-play и не требует дополнительных драйверов, что делает её практичным апгрейдом для DIY NAS, маршрутизаторов или приложений граничных сетей.

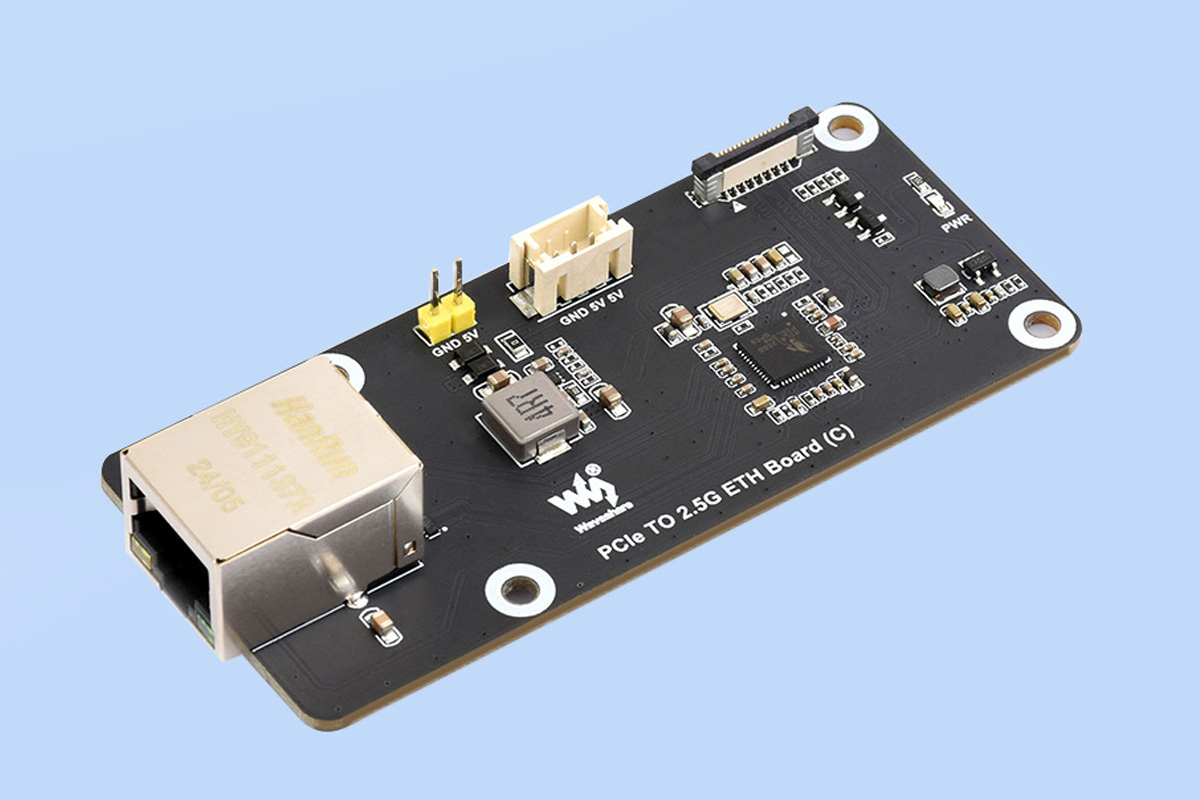

Плата построена на контроллере Realtek RTL8125 и оснащена портом RJ45 10/100/1000/2500 Мбит/с со светодиодами индикации связи/активности. Она включает в себя прозрачную акриловую монтажную пластину снизу для экономии пространства над платой. Плата использует интерфейс PCIe Gen2 x1, получает питание 5V через кабель PCIe или коннекторы питания 5V и работает из коробки в Raspberry Pi OS.
Характеристики платы расширения PCIe TO 2.5G ETH Board (C):
- Совместимость – Raspberry Pi 5 или другие платы с совместимым 16-контактным PCIe разъемом
- Ethernet
- Порт Ethernet RJ45 10/100/1000/2500 Мбит/с на основе сетевого контроллера PCIe 2.5GbE Realtek RTL8125
- Светодиоды связи/активности (желтый = связь, зеленый = активность)
- Интерфейс хоста – PCIe x1 Gen2 ( 16-контактный FFC разъем для Raspberry Pi 5)
- Разное – Светодиод питания на плате

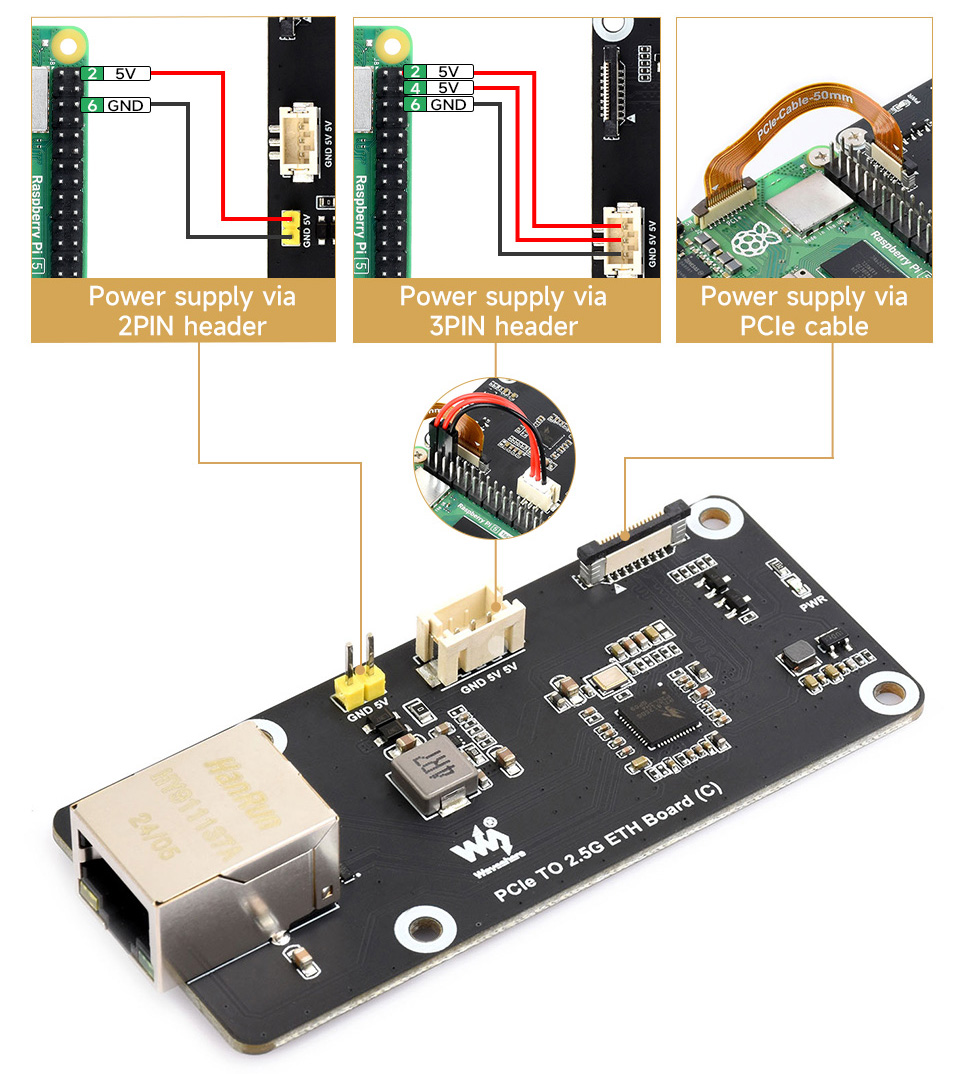

- Варианты питания
- Через кабель FFC PCIe (по умолчанию)
- 2-контактный разъем 5V/GND
- 3-контактный коннектор 5V/5V/GND

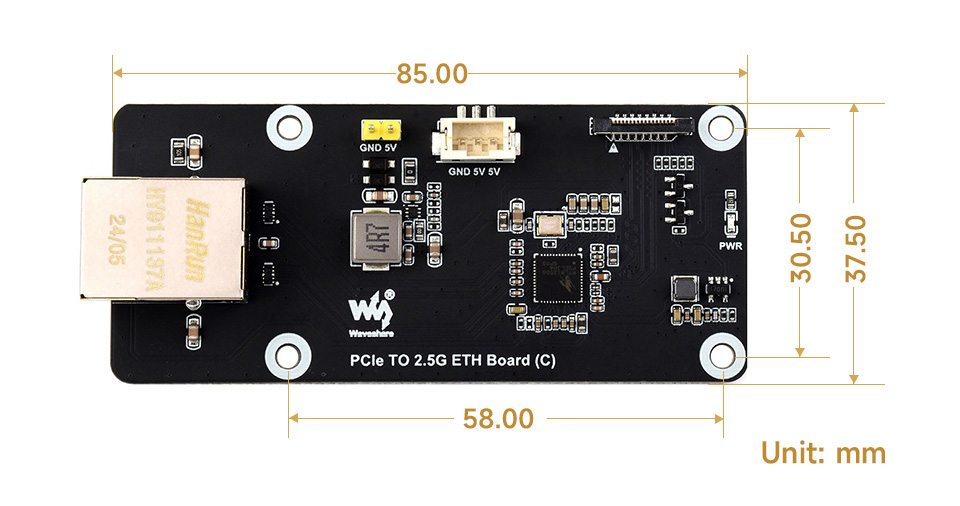

- Габариты – 85 × 37.5 мм (PCB), расстояние от порта до коннектора 58 мм

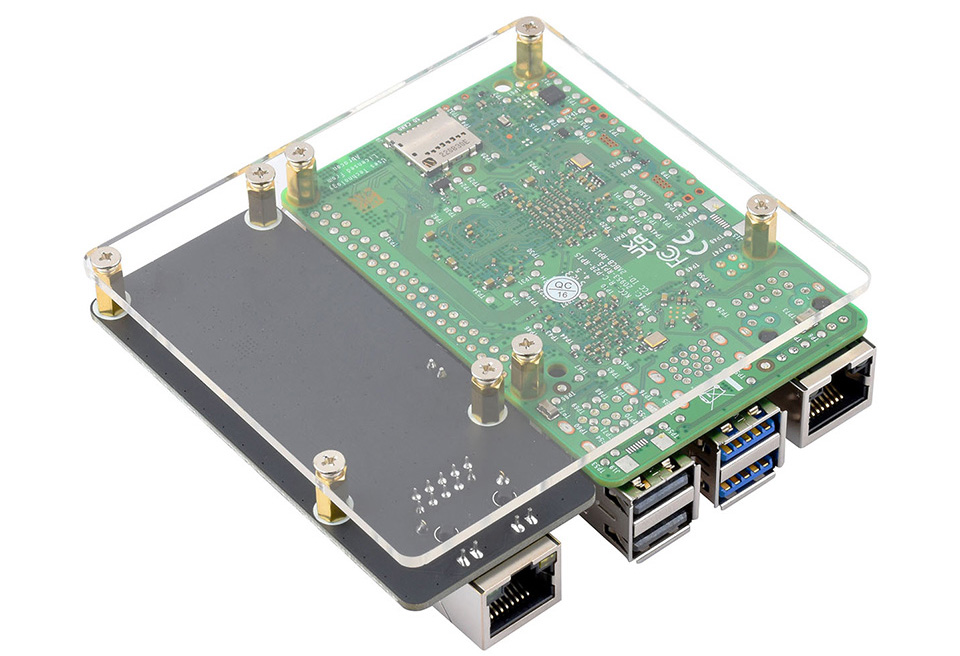

- Крепление – Боковое крепление с акриловой пластиной и стойками
Интерфейс определяется как стандартное PCIe x1 Gen2 сетевое устройство, обеспечивая полную работу 2.5GbE из коробки, включая автосогласование и отчетность о состоянии связи. Все стандартные сетевые функции, такие как настройка ethtool, аппаратная разгрузка и поддержка VLAN, работают нормально с существующим стеком драйверов r8169/r8125. Более подробную информацию со временем можно будет найти на вики компании, но на момент написания она пуста.
Ранее уже были попытки сделать нечто подобное от 52Pi и Radxa с помощью HAT 52Pi W01 U2500 и Radxa Dual 2.5G Router HAT , но те платы также включают разъем M.2 для NVMe SSD или AI-акселератора, в то время как решение Waveshare предлагает более простой и дешевый апгрейд, добавляя только сеть 2.5GbE. Оно конкурирует с адаптерами USB 3.0 2.5GbE и освобождает порт USB 3.0 на Raspberry Pi 5.
Плата-адаптер PCIe 2.5GbE для Raspberry Pi 5 доступна на AliExpress за $13.72 и в магазине Waveshare за $9.99 . Вскоре она, возможно, появится и на Amazon магазине компании .
