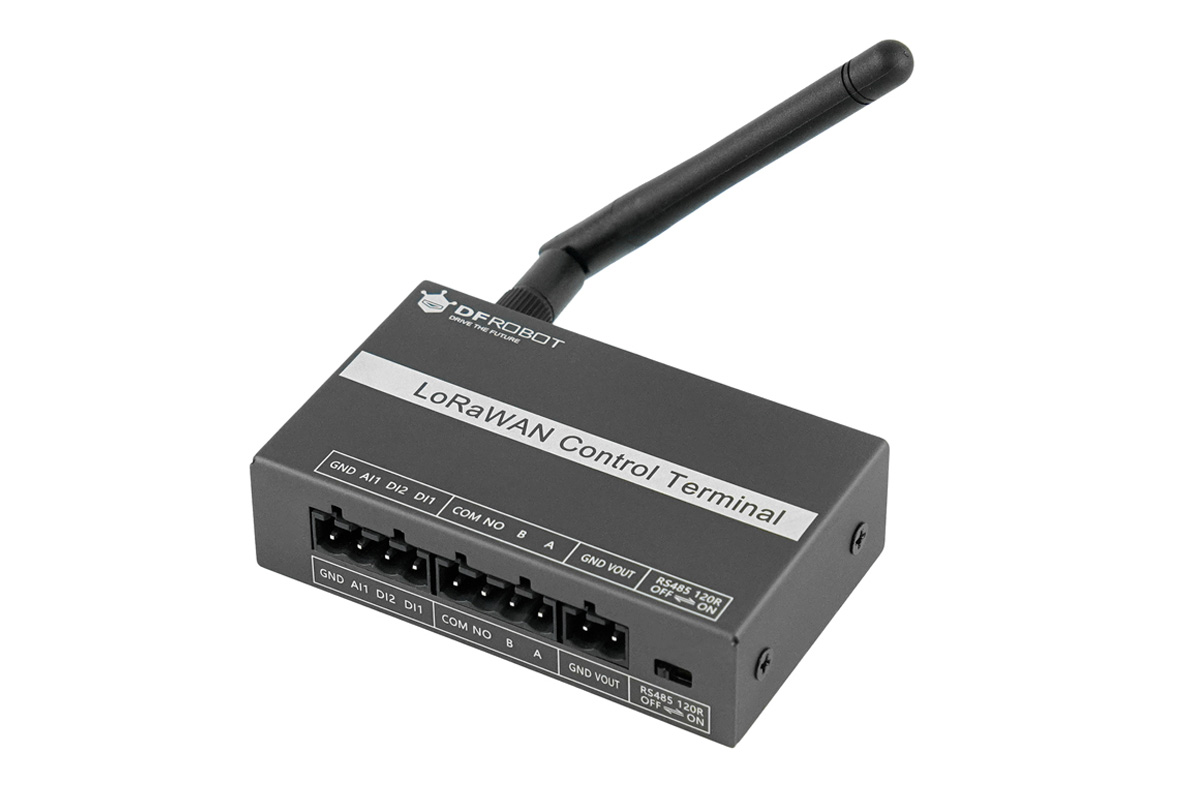

Управляющий терминал LoRaWAN от DFRobot представляет собой компактный промышленный IIoT-терминал для монтажа на DIN-рейку, оснащенный дальнобойным соединением LoRaWAN с возможностями локального мониторинга и управления. Он разработан для промышленных, сельскохозяйственных и систем автоматизации зданий, требующих надежной энергоэффективной беспроводной связи на расстоянии до 4 км.
Терминал поддерживает стандартный протокол LoRaWAN (OTAA/ABP, Class A/C) с дальностью прямой видимости до 4 км и работает с приватными шлюзами или публичными сетями, такими как TTN. Он интегрирует аналоговый вход 0–10В, гальванически развязанные цифровые входы и поддержку датчиков по RS485/Modbus, вместе со встроенным релейным выходом для прямого управления. Также предусмотрена поддержка визуальной автоматизации на основе правил для переключения реле, команд RS-485 или аплинк-сообщений; устройство продолжает работать офлайн, используя предустановленную логику. Блок питается от 12–24В, включает регулируемые параметры передачи и поддерживает обновления прошивки и сброс к заводским настройкам.
Характеристики управляющего терминала LoRaWAN от DFRobot:
- SoC/Основной контроллер – уточняется
- Беспроводная связь
- LoRaWAN 863–870 МГц, мощность передачи 16 дБм (ЕС, DFR1120-868)
- LoRaWAN 902–928 МГц, мощность передачи 22 дБм (США, DFR1120-915)
- Чувствительность -137 дБм @125 кГц SF12
- OTAA/ABP, Class A/C
- SMA-коннектор для внешней антенны

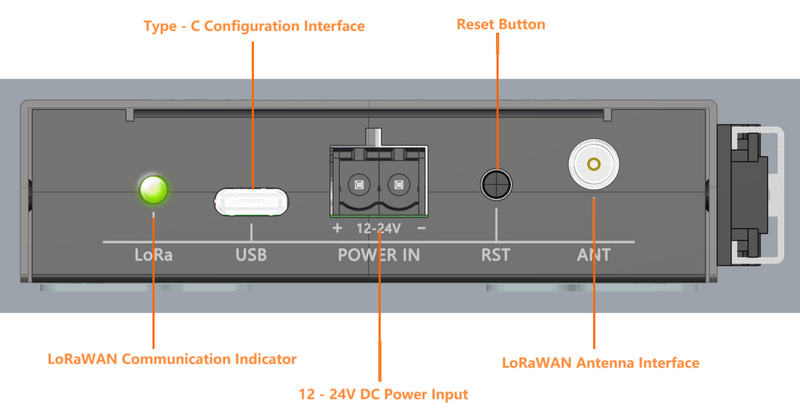

- USB – порт USB Type-C для конфигурации
- Последовательный интерфейс – клеммная колодка RS-485 с поддержкой Modbus RTU

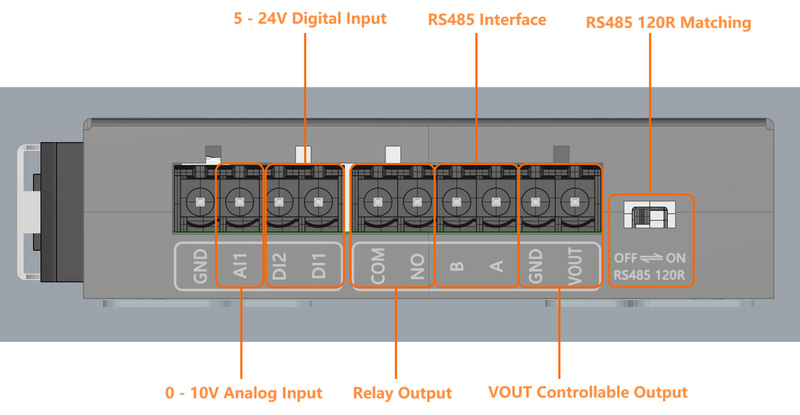

- Ввод/вывод через клеммные колодки
- Аналоговый вход – 0–10В, разрешение 15 бит
- Цифровые входы – 2 оптронно-развязанных, 5–24В
- Релейный выход – нормально разомкнутый, 24В постоянного тока 3А / 220В переменного тока 3А
- Прочее
- Управляемый выход VOUT – повторяет VIN (12–24В)
- Переключатель согласующего резистора 120Ω для RS-485
- Светодиодный индикатор
- Кнопка сброса
- Рабочее напряжение – 12–24 В постоянного тока
- Габариты – 89 × 53 × 24 мм (без учета клемм и клипс)
- Температурный диапазон – от –10 до 60°C
- Корпус – модуль для монтажа на DIN-рейку

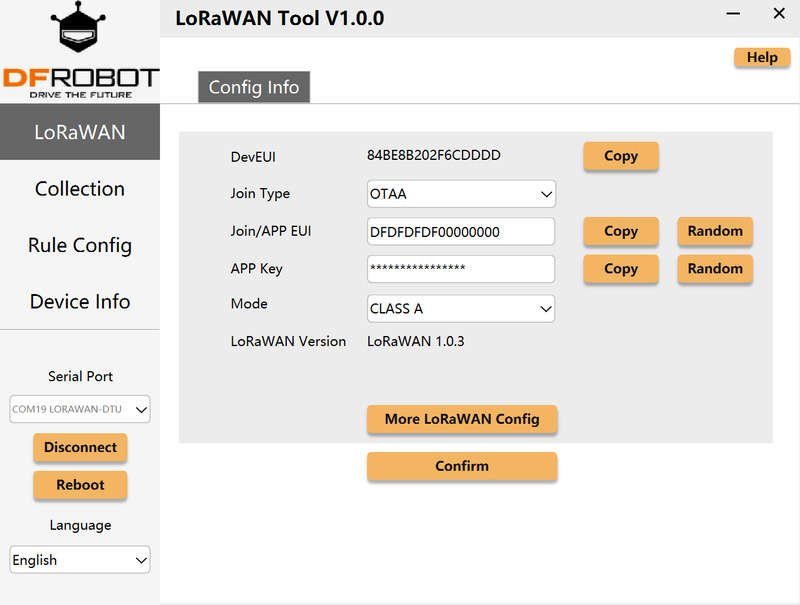

DFR1120 конфигурируется через инструмент DFRobot LoRaWAN Tool, который предоставляет полный доступ к сетевым параметрам, настройкам сбора данных, созданию правил и обновлению прошивки. Прошивка включает локальный механизм правил с поддержкой до восьми правил с множественными действиями, детектирование уровня/фронта и подсчет цифровых входов, парсинг команд Modbus с формулами масштабирования, регулируемые интервалы отчетности, тайминг предварительного питания датчиков и автономную работу. Эти встроенные логические и вычислительные возможности позволяют устройству обрабатывать задачи сбора данных и управления без необходимости внешнего программирования. Дополнительная информация, включая архитектуру продукта, объяснения функций, электрические параметры, детали интерфейсов и другое, доступна на вики компании.
Ранее мы рассматривали несколько промышленных терминалов LoRa и LoRaWAN, которые также поддерживают монтаж на DIN-рейку, включая LILYGO T-Connect Pro , reComputer R1025-10 , серию Robustel EG51 , и более продвинутые варианты, такие как Rakwireless WisGate Connect и шлюз IoT LoRaWAN EDATEC ED-GWL1010 , среди прочих .
Управляющий терминал LoRaWAN поставляется в двух вариантах – США 915 МГц и ЕС 868 МГц – оба оцениваются в $35 в онлайн-магазине DFRobot . Устройство поставляется с основным блоком, резиновой антенной, двумя монтажными ушками, двумя клипсами для DIN-рейки, четырьмя винтами M4x6, а также 4-контактными и 2-контактными съемными клеммными колодками.
