Промышленный контроллер EBYTE ECM50-A на базе ESP32-S3 предлагает интерфейсы RS232, RS485, DI/DO, Ethernet и подключение через 4G LTE или LoRa

Поскольку устройство построено на базе ESP32-S3, оно оснащено Wi-Fi и Bluetooth LE, но контроллер также поддерживает Fast Ethernet, подключение 4G LTE или LoRa, а также предлагает интерфейсы RS232/RS485, два цифровых входа, два цифровых выхода/реле и два аналоговых входа (4–20 мА/12-бит), а также слот для карт microSD для регистрации данных. ECM50-A также реализует различные протоколы связи, такие как TCP/IP, HTTP, MQTT и Modbus TCP ведущий/ведомый. Промышленный контроллер рассчитан на работу в диапазоне температур от -40°C до 85°C.

Характеристики EBYTE ECM50-A:

• Беспроводной модуль – ESP32-S3-WROOM-1
  • Системный чип –   Espressif Systems ESP32-S3R8
    • ЦП – Двухъядерный Tensilica LX7 с частотой до 240 МГц с векторным расширением для задач ИИ/МО
    • ОЗУ – 512 КБ SRAM, 8 МБ PSRAM
    • ПЗУ – 284 КБ
    • Беспроводная связь – WiFi 4 и Bluetooth LE 5
  • Память – 16 МБ QSPI NOR flash
• Память – Слот для карт MicroSD
• Сетевые интерфейсы и беспроводная связь

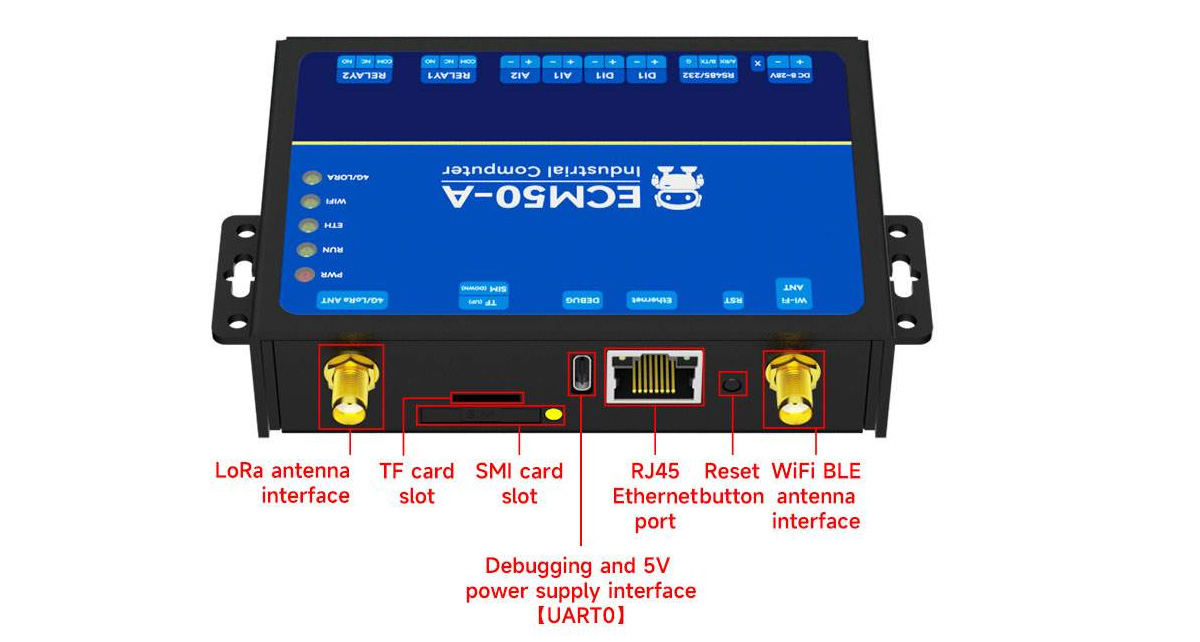

  • Порт Ethernet 10/100 Мбит/с RJ45
  • WiFi 4 и Bluetooth 5.x через модуль ESP32-S3
  • LoRa (только A06/A07)
    • Дальность – до 5 км в идеальных условиях
    • Скорость передачи данных – до 62,5 кбит/с
    • Частота – 410,125 – 493,125 МГц
  • Сотовая связь 4G LTE (только A08/A09)
    • LTE-FDD – B1 / B3 / B5 / B8
    • LTE-TDD – B34 / B38 / B39 / B40 / B41
    • Слот для SIM-карты
  • 2x SMA-коннектора для антенн LoRa/4G LTE и WiFi/Bluetooth
• USB – порт USB Type-C для отладки и питания
• Последовательные интерфейсы
  • ECM50-A06/A8 – RS232
  • ECM50-A07/A09 – RS485

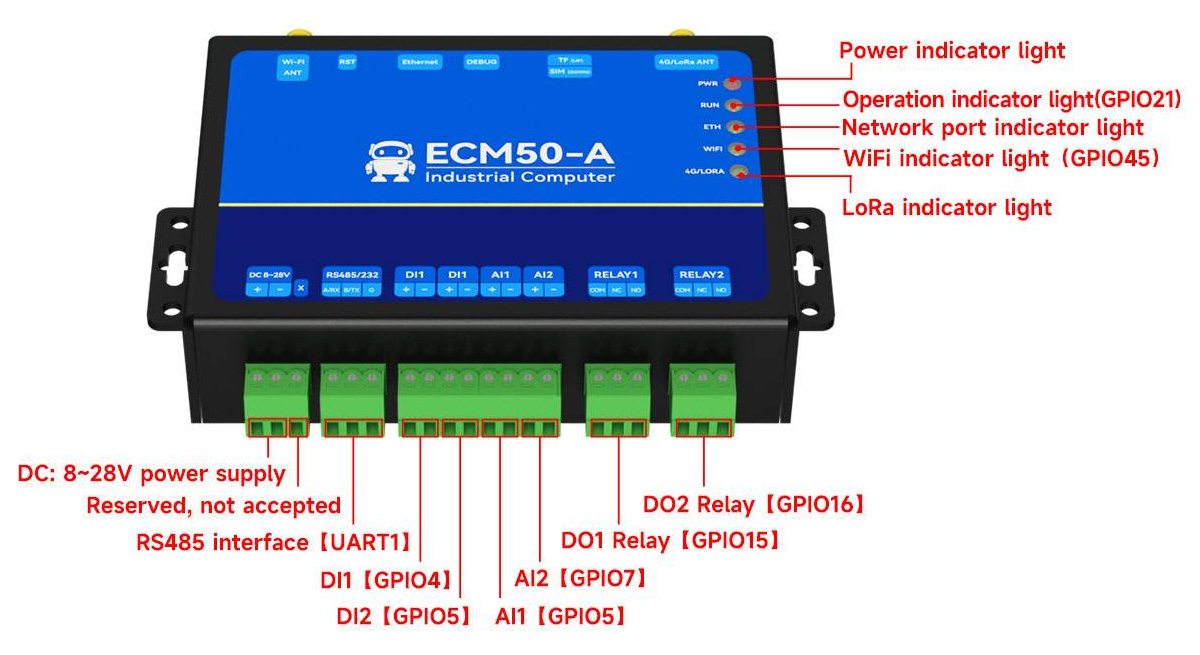

•  Вводы/выводы
  • 2x DI (поддерживает сухие и влажные контакты)
  • 2x DO реле (3A при 250V AC)
  • 2x аналоговых входа (по умолчанию 4–20 мА; тип напряжения выбираемый; 12-бит)
• Разное
  • Светодиоды – Питание, Работа (программируемый), Ethernet, Wi-Fi (программируемый), 4G/LoRa
  • Кнопка сброса
• Питание – 8–28 В постоянного тока через клеммы Phoenix или 5 В постоянного тока через порт отладки USB Type-C
• Потребляемая мощность
  • Типичная 0.5 Вт при полной активности RF
  • Максимальная 1.56 Вт при полной активности реле

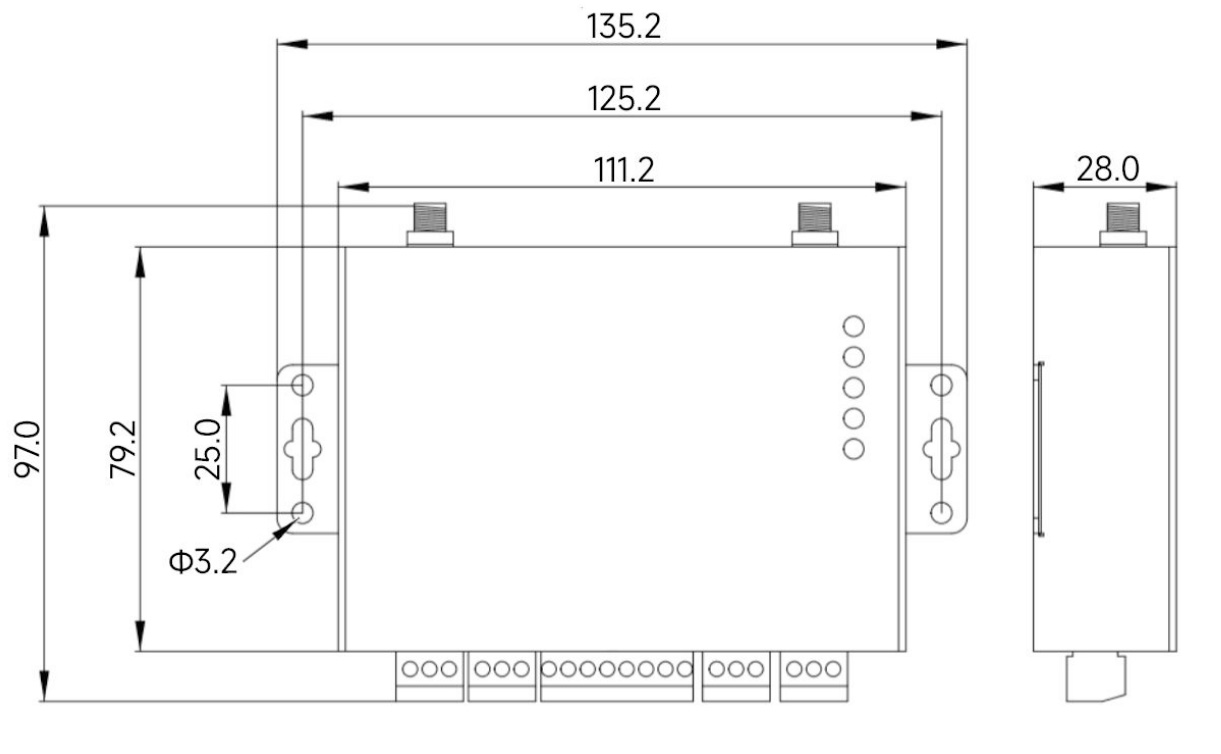

• Габариты – 111.2 × 79.2 × 28 мм (исключая клеммы/выводы)
• Рабочая температура – от −40°C до +85°C

Из спецификаций ясно, что модель A06 поддерживает RS232 с LoRa, модель A07 поддерживает RS485 с LoRa, модель A08 предлагает RS232 с 4G LTE, а модель A09 предоставляет RS485 с 4G LTE. Все остальное остается одинаковым в серии.

В плане программной поддержки устройства работают на MicroPython и включают различные ресурсы для разработки, включая списки выводов, механические файлы, примеры кода и прошивку. Они работают с инструментами такими как Thonny, утилиты для загрузки прошивки и тестеры Modbus, и компания также предоставляет встроенный тестовый код для функций GPIO, RS485/RS232, LoRa, 4G, Wi-Fi, BLE, Ethernet и SD-карты, все можно найти на Google Drive вместе с даташитом, руководством пользователя, изображениями и другим. Некоторые дополнительные документы прикреплены к странице продуктов компании по ссылке ниже.

Существует множество промышленных контроллеров на основе ESP32-S3, либо с поддержкой 4G LTE или LoRa, и устройства такие как EdgeBox-ESP-100 , DFRobot Edge101 , M5Stamp PLC Controller , LILYGO T-Connect Pro , и другие следуют аналогичной конфигурации, причем некоторые из них также предлагают опции монтажа на DIN-рейку.

EBYTE ECM50-A доступен на AliExpress за $35.09 и в онлайн-магазине компании за $34.99 . Обратите внимание, что вы можете использовать промокод CNX04USA (для США) или CNX04W (остальной мир) для скидки $4 до 4 декабря в рамках акции Черной пятницы и Киберпонедельника на AliExpress.
