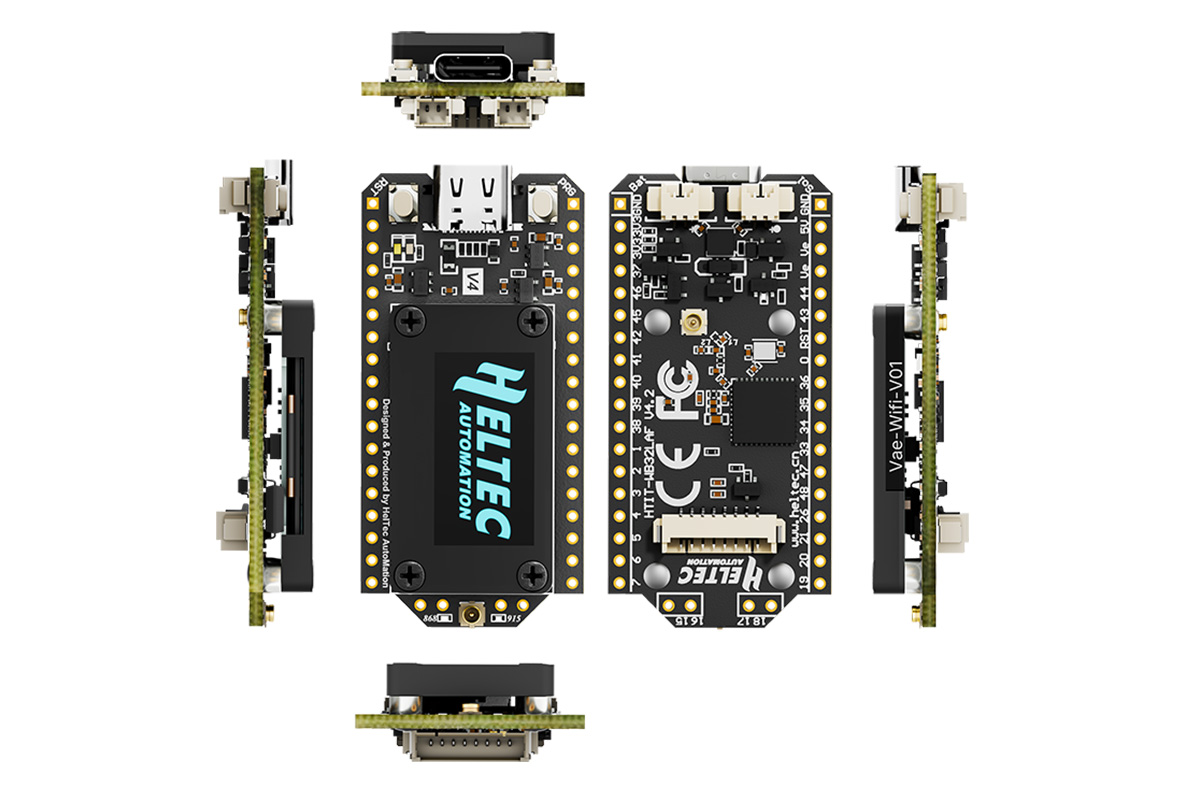

Heltec WiFi LoRa 32 (V4) – автономный коммуникатор ESP32-S3 с поддержкой LoRa/Meshtastic, солнечной панелью, GNSS и мощностью передатчика 28 дБм

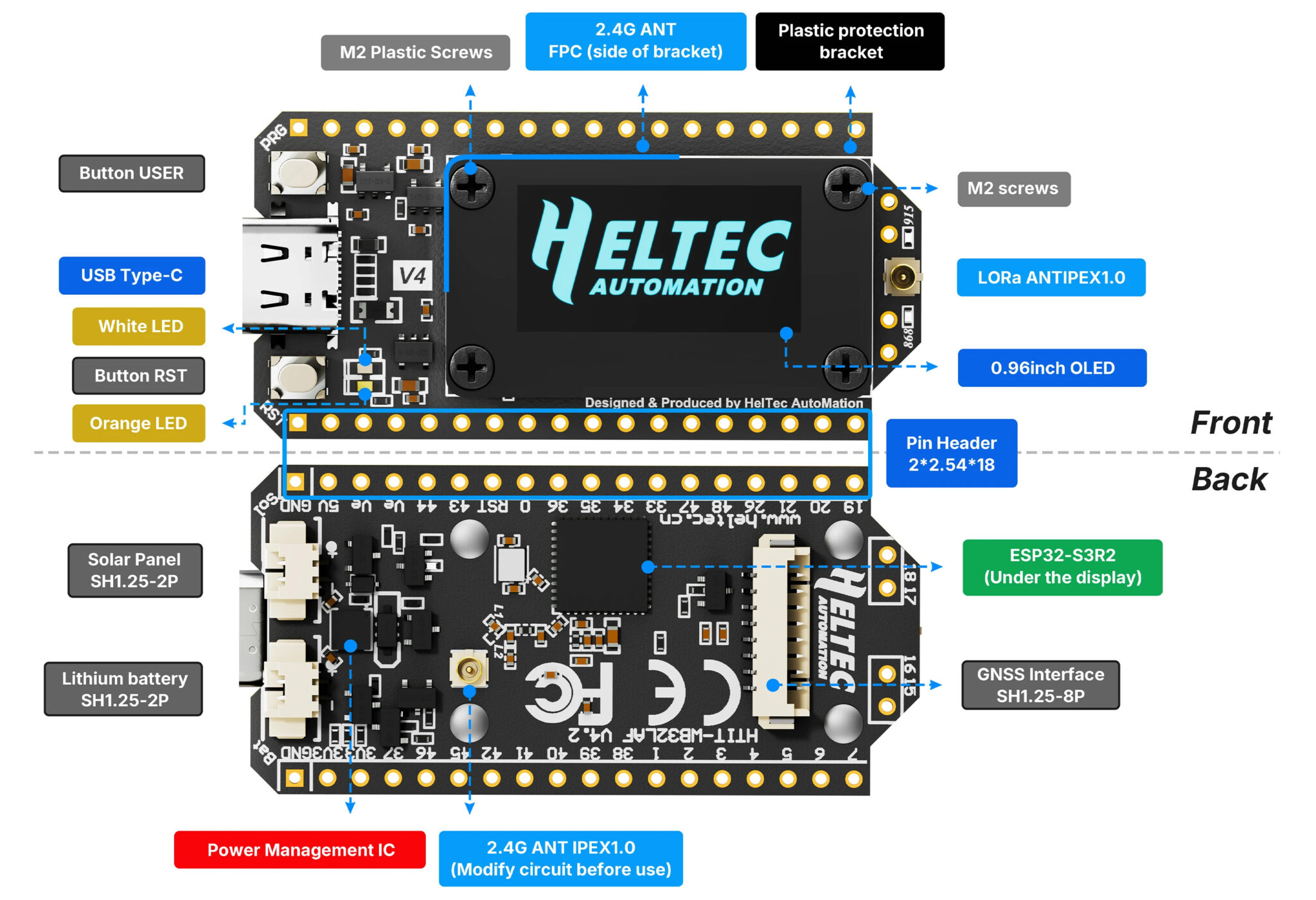

Устройство оснащено приемопередатчиком Semtech SX1262 LoRa, усилителем с мощностью передачи до 28 ± 1 дБм, а также встроенными Wi-Fi и Bluetooth 5/Mesh. Оно дополнено солнечной зарядкой, 8-контактным разъемом GNSS, улучшенной системой управления батареей, позолоченными 40-контактными заголовками и полностью защищенным 0.96-дюймовым OLED-дисплеем, а также несколькими I/O для расширения. Порт USB-C включает защиту от ESD и короткого замыкания, а двойные разъемы IPEX поддерживают антенны LoRa и 2.4 ГГц.

Характеристики Heltec WiFi LoRa 32 (V4):

• SoC – Espressif Systems ESP32-S3
  • CPU – 32-битный микроконтроллер с двумя ядрами @ 240 МГц
  • Память – 512 КБ SRAM, 2 МБ PSRAM
  • Накопитель – 384 КБ ROM
  • Беспроводная связь – Wi-Fi 2.4 ГГц и Bluetooth 5.0 (LE)
• Накопитель – 16 МБ flash
• Дисплей
  • 0.96-дюймовый OLED с разрешением 128×64
  • Подключен через впаиваемый интерфейс + разъем B2B (защищен полным пластиковым кронштейном)
• Беспроводная связь
  • Wi-Fi 4 и Bluetooth 5.0 на модуле ESP32-S3
  • LoRa
    • Приемопередатчик Semtech SX1262 LoRa поддерживает 433 / 470–510 / 863–928 МГц (в зависимости от версии)
    • Мощность передачи
      • Версия с высокой мощностью: 28 ±1 дБм
      • Версия с низкой мощностью: 21 ±1 дБм
    • Чувствительность – -137 дБм @ SF12, BW 125 кГц
  • Антенна
    • Разъем LoRa IPEX 1.0
    • Антенна Wi-Fi/BLE 2.4 ГГц (боковое крепление FPC)
    • Опциональная внешняя антенна 2.4 ГГц (предоставлена площадка IPEX 1.0; требуется модификация схемы)
• USB – порт USB 2.0 Type-C

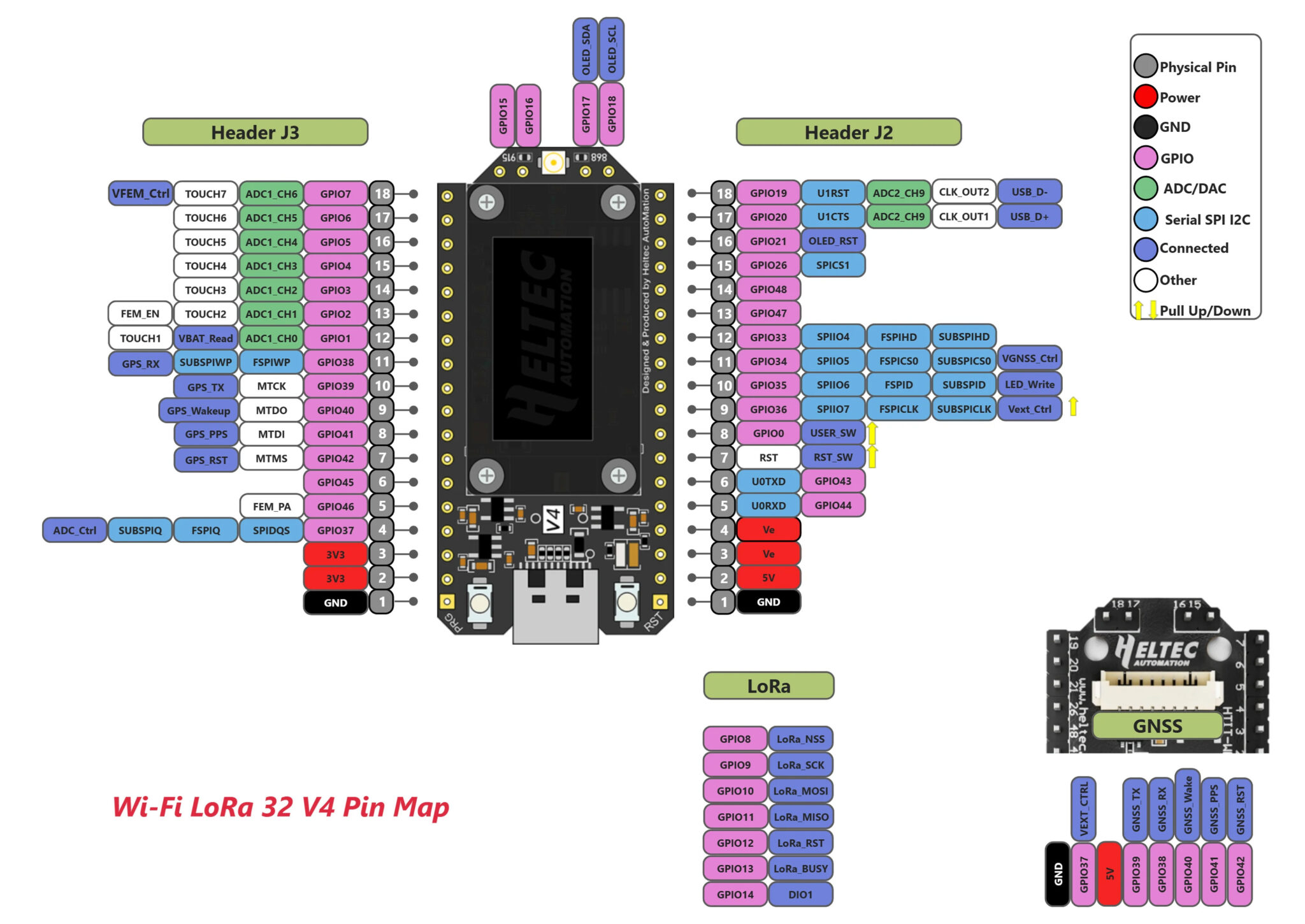

• Расширение
  • 2x 20-пиновых разъема, в основном совместимые с V3
    • 7-канальный ADC1 + 2-канальный ADC2
    • UART, I2C, SPI
    • 7× пинов сенсора касания
    • PWM
    • 28x GPIO
  • 8-пиновый разъем GNSS для опционального модуля GNSS
• Разное
  • Кнопки пользователя и сброса
  • Белый светодиод, оранжевый светодиод
• Питание
  • 5В/1А через порт USB-C
  • 2-пиновый разъем для литиевой батареи с шагом 1.25 мм (3.3–4.4В)
  • 2-пиновый разъем для солнечной панели с шагом 1.25 мм (вход 4.7–6В)
  • Потребление – <20 мкА в режиме глубокого сна
  • PMIC для зарядки Li-ion батареи и солнечного входа
• Размеры – 51.7 × 25.4 × 10.7 мм (размер платы без антенны)

Устройство можно программировать с помощью Arduino IDE, фреймворка ESP-IDF или PlatformIO, при этом Heltec предоставляет обновленный пакет плат ESP32, библиотеки LoRa/LoRaWAN и примеры проектов для быстрого развертывания. Также можно использовать нативный USB для более простой прошивки и отладки благодаря удалению моста CP2102. Дополнительная информация доступна на GitHub Heltec . Схемы, даташит, 3D-модель и другие ресурсы прикреплены в разделе документации и ресурсов на странице продукта . Компания также упоминает совместимость с Meshtastic на этой странице, но V4 еще не указан на официальном сайте . Проверка на сайте Flasher показала, что Meshtastic (Beta) действительно поддерживается на «Heltec V4».

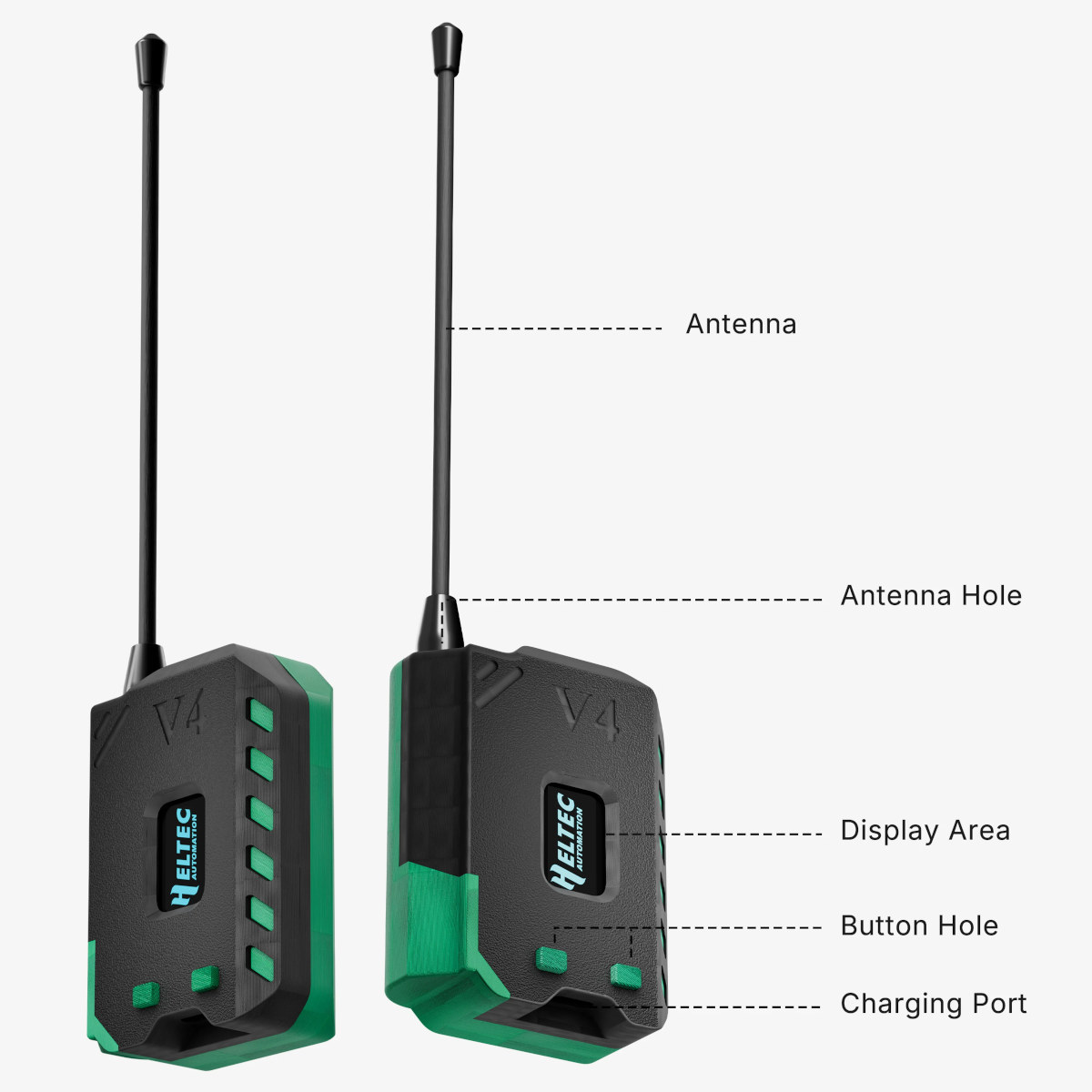

Heltec официально называет плату WiFi LoRa 32 (V4), но «WiFi LoRa 32 V4 Shell Set» был найден на AliExpress и, по-видимому, является набором аксессуаров от третьей стороны, а не официальным продуктом Heltec, что объясняет его отсутствие на сайте компании. Также стоит отметить некоторые важные моменты из FAQ: например, при использовании внешней антенны IPEX 2.4 ГГц встроенный индуктор должен быть удален и заменен перемычкой 0 Ом для корректного переключения RF-тракта. Heltec также отмечает совместимость V4 с V3 благодаря использованию того же семейства ESP32-S3, интерфейса OLED и схожей распиновки, хотя повышенная выходная мощность V4 может потребовать незначительной корректировки прошивки в некоторых приложениях.

Набор WiFi LoRa 32 (V4) Shell доступен на Amazon и AliExpress за $46–50. Альтернативно Heltec предлагает собственное решение «WiFi LoRa 32 (V4) expansion housing» за $49.90–58.90 . Оно основано на рассмотренной плате, но имеет другой корпус.
