Системный модуль Banana Pi BPI-CM6 (SoM) оснащен восьмиядерным процессором SpacemiT K1 RISC-V и совместим с большинством плат-носителей для модулей Raspberry Pi CM4 или CM5.
Модуль поставляется со стандартной конфигурацией 8 ГБ LPDDR4 и 16 ГБ eMMC, гигабитным Ethernet PHY, а также беспроводным модулем WiFi 5 и Bluetooth 4.1. Большинство интерфейсов выведено через три 100-контактных board-to-board коннектора, включая HDMI 1.4, MIPI DSI, три интерфейса MIPI CSI, пять линий PCIe 2.1, интерфейсы USB 3.2/2.0 и другие. Хотя модуль может работать с платами-носителями Raspberry Pi CM4/CM5, используя два коннектора B2B, компания также разработала плату-носитель BPI-CM6 IO для полного использования всех интерфейсов, особенно линий PCIe.

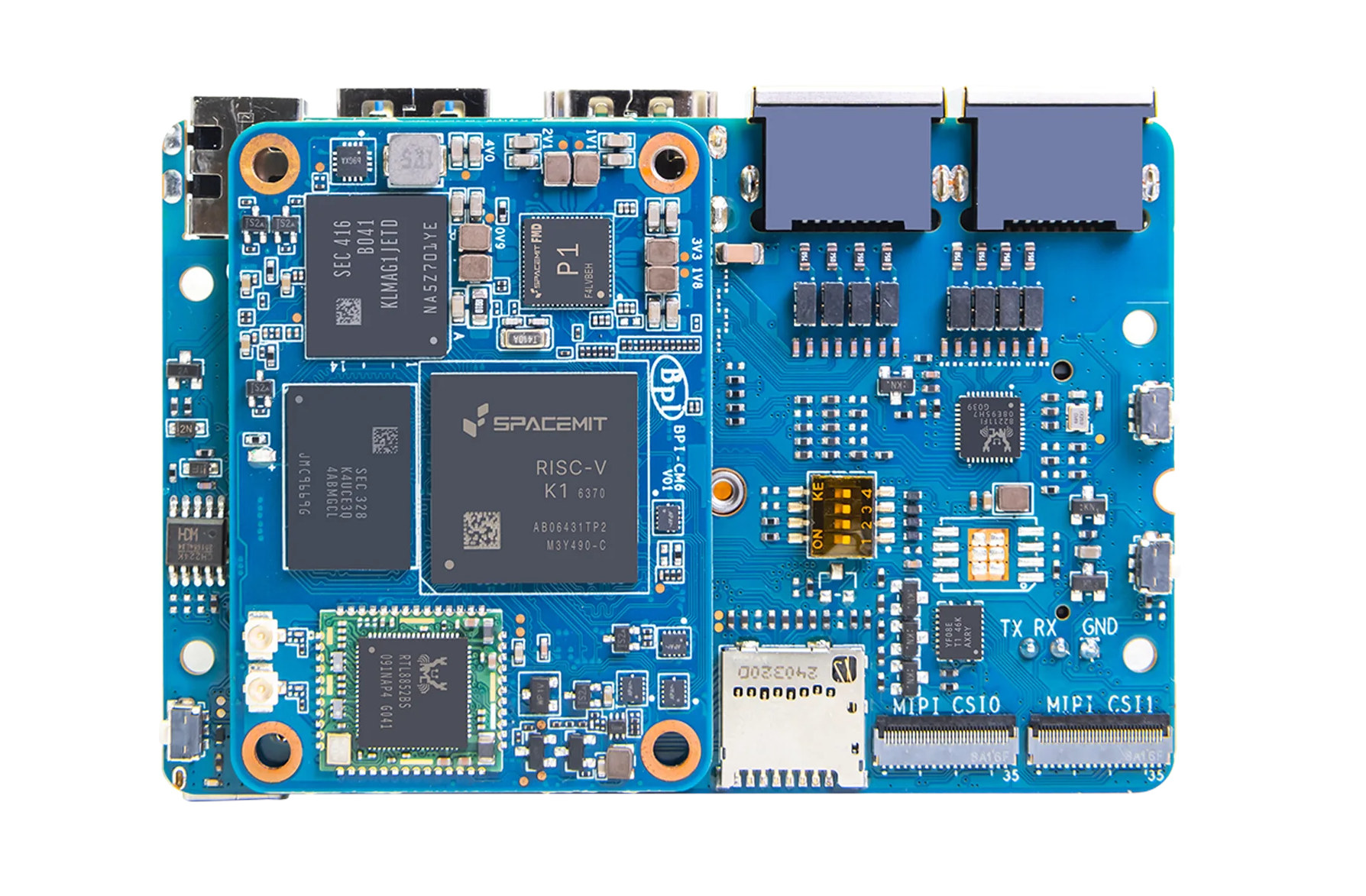

Системный модуль Banana Pi BPI-CM6
Рассмотрим модуль подробнее.
Характеристики Banana Pi BPI-CM6:
- Система на кристалле – SpacemiT K1
- ЦП – 8-ядерный процессор X60 RISC-V ( RV64GCVB ) с тактовой частотой 1,6 ГГц (примерный эквивалент Cortex-A55)
- ГП – Imagination IMG BXE-2-32 @ 819 МГц с поддержкой OpenGL ES3.2, Vulkan 1.3, OpenCL 3.0; 20 GFLOPS
- Видеопроцессор
- Декодер H.265, H.264, VP8, VP9, MPEG4, MPEG2 до 4K @ 60 кадров/с
- Кодер H.265, H.264, VP8, VP9 до 4K @ 30 кадров/с
- Поддержка одновременной обработки
- Кодирование 1080p60 + декодирование 1080p60
- Кодирование 1080p30 H.264/H.265 + декодирование 4Kp30 H.264/H.265
- Производительность ИИ – 2,0 TOPS (INT8) через «объединение ядер ЦП»
- Соответствие RVA 22 Profile RVV 1.0
- Системная память – 8 ГБ (по умолчанию) или 16 ГБ LPDDR4
- Накопитель – 8 ГБ, 16 ГБ (по умолчанию), 32 ГБ или 128 ГБ eMMC
- Сетевые интерфейсы
- Гигабитный Ethernet PHY Realtek RTL8211F
- Модуль SDIO WiFi 5 и Bluetooth 4.1 ( Realtek RTL8852BS )
- 3 коннектора board-to-board на 100 контактов
- Интерфейсы дисплея – HDMI 1.4 и MIPI DSI
- Интерфейсы камеры – 3 интерфейса MIPI CSI
- Сетевой интерфейс – RGMII
- USB – 1x USB 3.0, 2x USB 2.0
- PCIe – 5 линий PCIe 2.1
- Низкоскоростные вводы-выводы – 10x UART (и, вероятно, другие, но на данный момент не документировано…)
- Управление питанием – P1 PMIC
- Габариты – 55 x 40 мм
- Диапазон температур – от -40°C до 85°C
Модуль BPI-CM6 выигрывает от работы, проделанной на одноплатном компьютере Banana Pi BPI-F3, основанном на том же процессоре SpacemiT K1, и компания предоставляет образы Ubuntu и Debian, собранные Armbian, с использованием ядра Linux 6.1. Документация также содержит ссылки на инструменты разработки Titan для Windows/Linux и несколько репозиториев исходного кода, включая порт OpenWrt, но для него не предоставлен образ.
Целевые применения модуля RISC-V включают системы NAS, ноутбуки, умные роботы, промышленное управление, периферийные вычисления ИИ и автоматизацию. Хотя на рынке представлено множество альтернатив на базе Arm для Raspberry Pi CM4/CM5 с совместимыми B2B-коннекторами, модуль Banana Pi BPI-CM6, по-видимому, является единственным доступным на данный момент Compute Module на RISC-V. Ранее освещались Milk-V Mars CM и Antmicro AVRSOM, но они, кажется, больше не доступны для продажи. Другие system-on-modules на SpacemiT K1 включают Jupiter NX, совместимый с NVIDIA Jetson Nano NX и Lichee LM3A SO-DIMM SoM .
Плата расширения BPI-CM6 IO
Характеристики:
- Совместимый SoM – Banana Pi BPI-CM6, описанный выше
- Хранилище
- Слот для карт MicroSD
- Опциональные NVMe SSD через 2x слота M.2 M-key 2230
- Видеовыход
- Порт HDMI
- 4-канальный коннектор MIPI DSI
- Интерфейс камеры – 2x 4-канальных коннектора MIPI CSI
- Сетевое подключение – 2x порта Gigabit Ethernet RJ45
- USB
- Порт USB 3.0 Type-A
- Порт USB 2.0 Type-A
- Порт USB Type-C OTG
- Расширение
- 2x слота M.2 M-Key (2-канальный PCIe 2.1) для NVMe SSD, AI-акселератора и т.д.
- 26-контактный заголовок GPIO
- Разное
- Кнопки питания, сброса и MaskROM
- RGB светодиод
- 2-контактный коннектор для батареи RTC
- Переключатель bootstrap
- Источник питания – 12V DC через разъем питания 5.5/2.1 мм
- Габариты – 85 x 56 мм
Компания не предоставила структурную схему или схемы для платы расширения, но, как понятно, пять линий PCIe используются следующим образом: одна для одного из портов GbE, и четыре (2+2) для слотов M.2. Ссылка на документацию та же, что и для Compute Module BPI-CM6.
Модуль BPI-CM6 RISC-V system-on-module можно приобрести в магазине Banana Pi за $67 в стандартной конфигурации, и плата расширения IO добавляет $17, или всего $84. Также он представлен на AliExpress , но в настоящее время отсутствует в наличии.
