Waveshare недавно выпустила Pi5 Connector Adapter (C) — усовершенствованную версию своего предыдущего Pi5 Connector Adapter , добавив поддержку M.2 NVMe SSD и возможность прямой загрузки ОС с SSD.

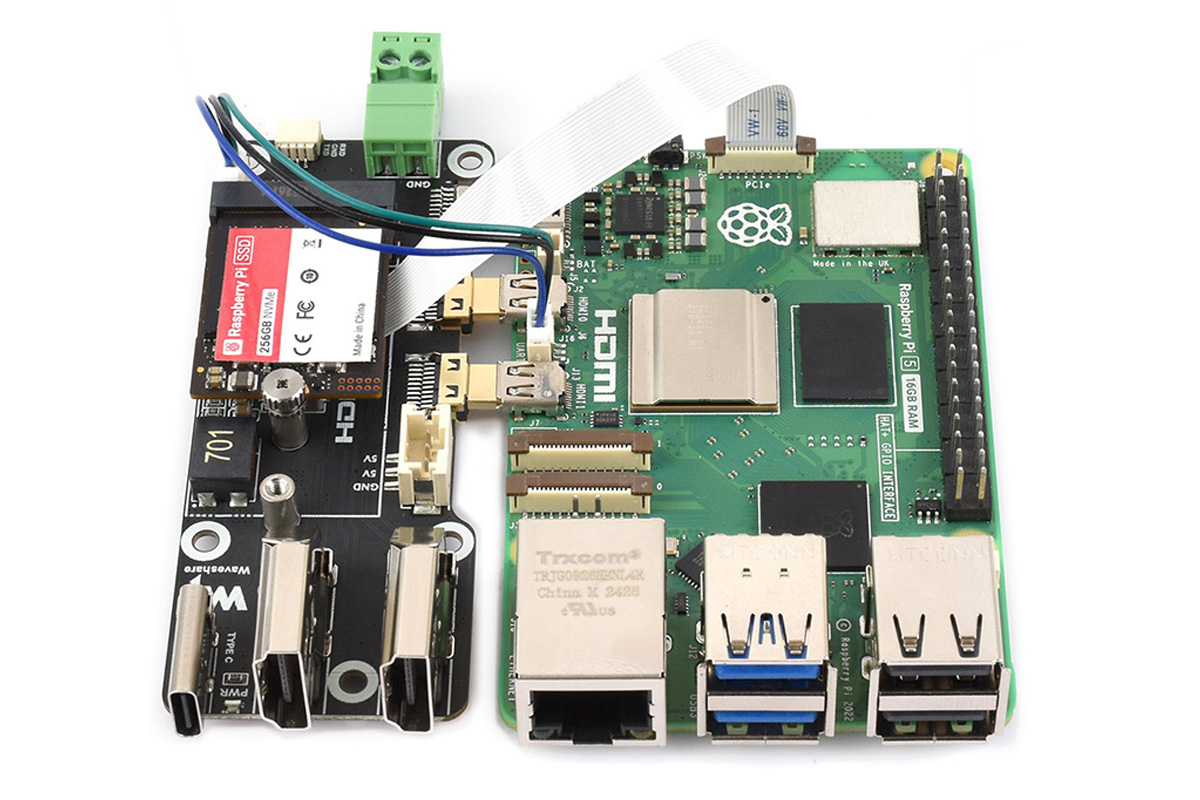

Плата подключается к Raspberry Pi 5 через 16-контактный интерфейс PCIe и поддерживает M.2 NVMe SSD размеров 2230/2242 со скоростями PCIe Gen2/Gen3. Она также преобразует micro HDMI-порты Pi в полноразмерные HDMI-коннекторы и выводит все порты на одну сторону рядом с USB и Ethernet-портами одноплатного компьютера. Предлагается два способа питания: вход USB-C или подача через винтовую клемму.
Характеристики Pi5 Connector Adapter (C):
- Поддерживаемые одноплатные компьютеры – Raspberry Pi 5 (может поддерживать и Raspberry Pi 4B , но функциональность SSD работать не будет)
- Накопитель – слот M.2 M-key 2230/2242 для NVMe SSD (поддержка прямой загрузки ОС)
- Дисплей – 2x HDMI выхода через 2x micro HDMI входных порта, подключенных к micro HDMI-портам Pi 5
- Прочее
- 2x 3-контактных UART-коннектора
- Один коннектор используется для подключения последовательного порта отладки платы Raspberry Pi 5 к плате Pi5 Connector Adapter (C)
- Другой коннектор используется для подключения UART-интерфейса платы расширения к хосту. Такая конструкция в основном предназначена для более удобного доступа к UART, когда система находится в корпусе. См. wiki от предыдущего адаптера .
- Светодиоды питания и ACT
- 2x 3-контактных UART-коннектора
- Питание
- Вход питания
- 5В через женский порт USB-C (Power In)
- 5В через винтовую клемму коробчатого типа 5мм
- Выход питания
- Male порт USB-C (Power out), подключенный к Raspberry Pi 5
- 3-контактный порт выхода питания 5В для питания других плат
- Вход питания
- Габариты – 85,0 × 33,5 мм
Как и старая плата, эта плата также обеспечивает беспроводное соединение с micro HDMI и USB-C портами на плате Raspberry Pi 5. Она также предлагает гибкие варианты питания с входом USB Type-C или 2-контактным винтовым коннектором. Более подробная информация вскоре должна появиться в вики (но пока ее нет).
В комплект входит плата Pi5 Connector Adapter (C) вместе с двумя 100-мм 16-контактными FFC-кабелями для подключения PCIe, одним 100-мм 3-контактным кабелем и одним 100-мм 3-контактным кабелем-«осьминогом» для питания или сигнализации. Waveshare также предоставляет монтажный винт для крепления M.2 SSD к адаптеру.
Плата Waveshare Pi5 Connector Adapter доступна на Aliexpress за $11.72 , на Amazon за $17.27 и в официальном магазине Waveshare за $9.99 .
